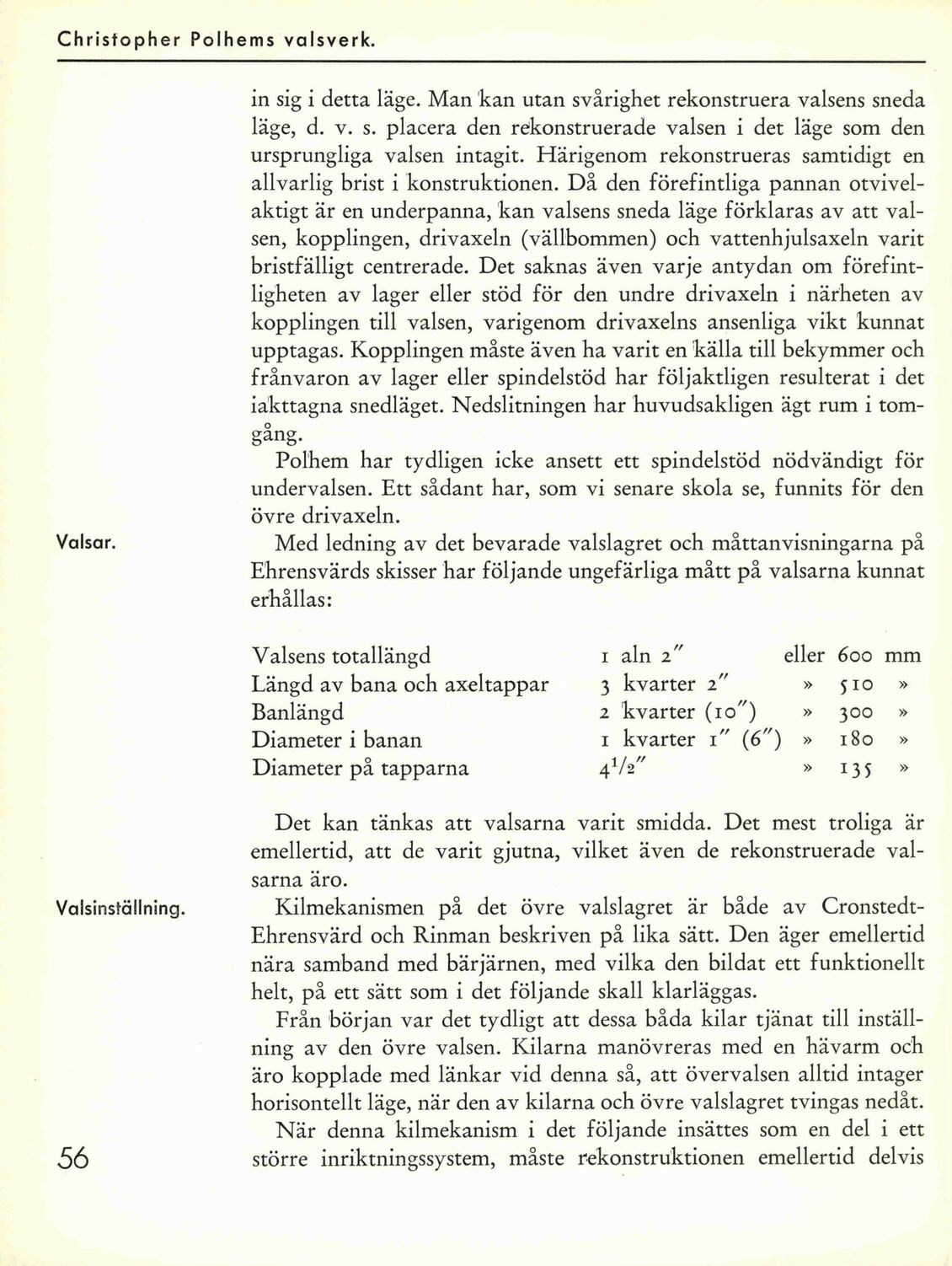

Christopher Polhems valsverk.
Valsar.
Valsinställning.
SÖ
in sig i detta läge. Man kan utan svårighet rekonstruera valsens sneda
läge, d. v. s. placera den rekonstruerade valsen i det läge som den
ursprungliga valsen intagit. Härigenom rekonstrueras samtidigt en
allvarlig brist i konstruktionen. Då den förefintliga pannan otvivel-
aktigt är en underpanna, kan valsens sneda läge förklaras av att val-
sen, kopplingen, drivaxeln (vällbommen) och vattenhjulsaxeln varit
bristfälligt centrerade. Det saknas även varje antydan om förefint-
ligheten av lager eller stöd för den undre drivaxeln i närheten av
kopplingen till valsen, varigenom drivaxelns ansenliga vikt kunnat
upptagas. Kopplingen måste även ha varit en källa till bekymmer och
frånvaron av lager eller spindelstöd har följaktligen resulterat i det
iakttagna snedläget. Nedslitningen har huvudsakligen ägt rum i tom-
gång.
Polhem har tydligen icke ansett ett spindelstöd nödvändigt för
undervalsen. Ett sådant har, som vi senare skola se, funnits för den
övre drivaxeln.
Med ledning av det bevarade valslagret och måttanvisningarna på
Ehrensvärds skisser har följande ungefärliga mått på valsarna kunnat
erhållas:
Valsens totallängd 1 aln 2” eller 600 mm
Längd av bana och axeltappar 3 kvarter 2” » $10 »
Banlängd 2 kvarter (107) =» 300 >»
Diameter i banan 1 kvarter 1” (67) » 180 >»
Diameter på tapparna A!/2” » 135 >»
Det kan tänkas att valsarna varit smidda. Det mest troliga är
emellertid, att de varit gjutna, vilket även de rekonstruerade val-
sarna äro.
Kilmekanismen på det övre valslagret är både av Cronstedt-
Ehrensvärd och Rinman beskriven på lika sätt. Den äger emellertid
helt, på ett sätt som i det följande skall klarläggas.
Från början var det tydligt att dessa båda kilar tjänat till inställ-
ning av den övre valsen. Kilarna manövreras med en hävarm och
äro kopplade med länkar vid denna så, att övervalsen alltid intager
horisontellt läge, när den av kilarna och övre valslagret tvingas nedåt.
När denna kilmekanism i det följande insättes som en del i ett
större inriktningssystem, måste rekonstruktionen emellertid delvis
