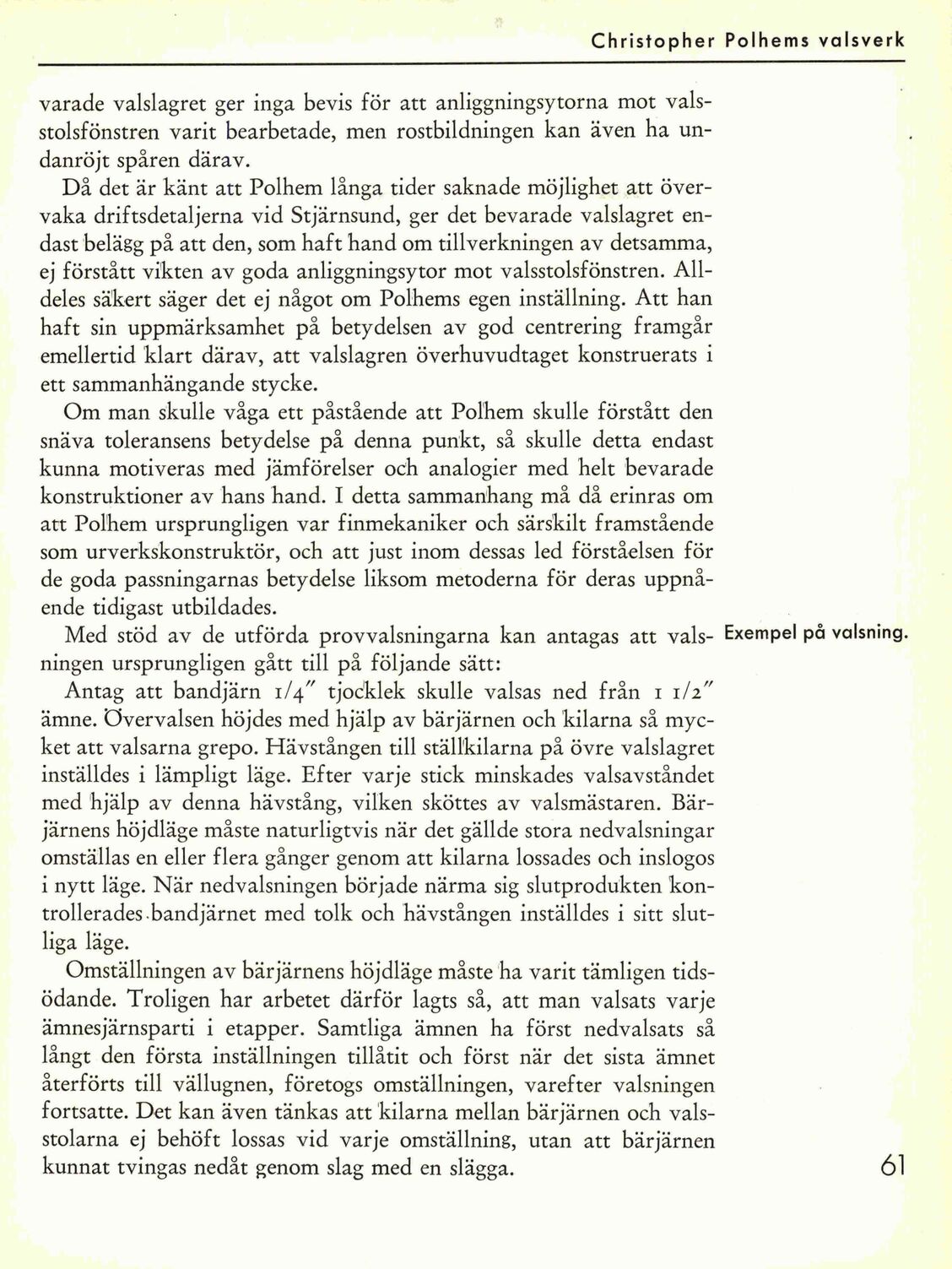

Christopher Polhems valsverk
varade valslagret ger inga bevis för att anliggningsytorna mot vals-
stolsfönstren varit bearbetade, men rostbildningen kan även ha un-
danröjt spåren därav.
Då det är känt att Polhem långa tider saknade möjlighet att över-
vaka driftsdetaljerna vid Stjärnsund, ger det bevarade valslagret en-
dast belägg på att den, som haft hand om tillverkningen av detsamma,
ej förstått vikten av goda anliggningsytor mot valsstolsfönstren. All-
deles säkert säger det ej något om Polhems egen inställning. Att han
haft sin uppmärksamhet på betydelsen av god centrering framgår
emellertid klart därav, att valslagren överhuvudtaget konstruerats i
ett sammanhängande stycke.
Om man skulle våga ett påstående att Polhem skulle förstått den
snäva toleransens betydelse på denna punkt, så skulle detta endast
kunna motiveras med jämförelser och analogier med helt bevarade
konstruktioner av hans hand. I detta sammanhang må då erinras om
att Polhem ursprungligen var finmekaniker och särskilt framstående
som urverkskonstruktör, och att just inom dessas led förståelsen för
de goda passningarnas betydelse liksom metoderna för deras uppnå-
ende tidigast utbildades.
Med stöd av de utförda provvalsningarna kan antagas att vals-
ningen ursprungligen gått till på följande sätt:
Antag att bandjärn 1/4” tjocklek skulle valsas ned från 1 1/2”
ket att valsarna grepo. Hävstången till ställkilarna på övre valslagret
inställdes i lämpligt läge. Efter varje stick minskades valsavståndet
med hjälp av denna hävstång, vilken sköttes av valsmästaren. Bär-
järnens höjdläge måste naturligtvis när det gällde stora nedvalsningar
omställas en eller flera gånger genom att kilarna lossades och inslogos
1 nytt läge. När nedvalsningen började närma sig slutprodukten kon-
trollerades .bandjärnet med tolk och hävstången inställdes i sitt slut-
liga läge.
ödande. Troligen har arbetet därför lagts så, att man valsats varje
ämnesjärnsparti i etapper. Samtliga ämnen ha först nedvalsats så
långt den första inställningen tillåtit och först när det sista ämnet
återförts till vällugnen, företogs omställningen, varefter valsningen
ee vv
kunnat tvingas nedåt genom slag med en slägga.
Exempel på valsning.
öl
