Christopher Polhems valsverk
Sammanfattning.
62

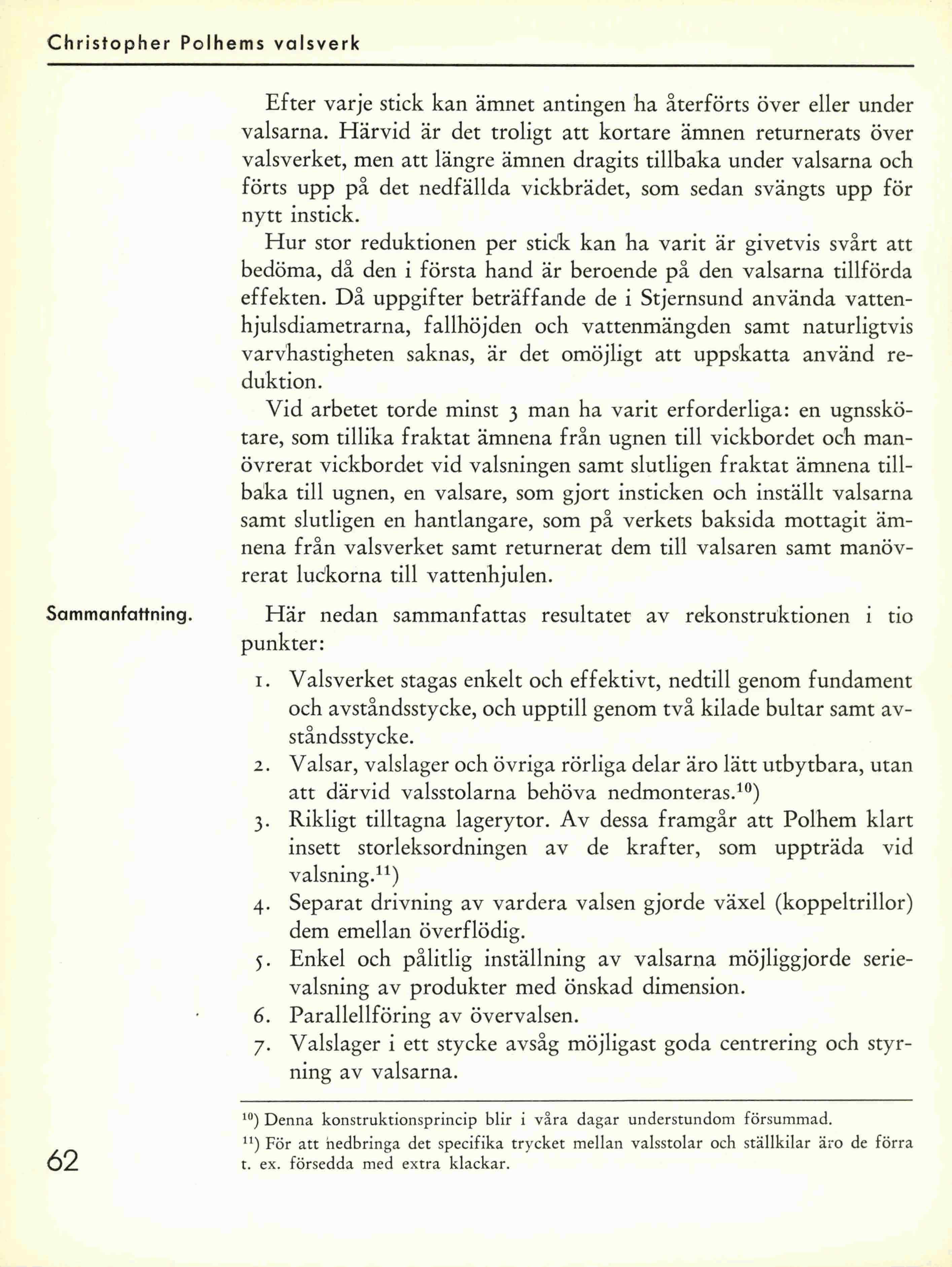

Efter varje stick kan ämnet antingen ha återförts över eller under
valsarna. Härvid är det troligt att kortare ämnen returnerats över
valsverket, men att längre ämnen dragits tillbaka under valsarna och
förts upp på det nedfällda vickbrädet, som sedan svängts upp för
nytt instick.
Hur stor reduktionen per stick kan ha varit är givetvis svårt att
bedöma, då den i första hand är beroende på den valsarna tillförda
effekten. Då uppgifter beträffande de i Stjernsund använda vatten-
hjulsdiametrarna, fallhöjden och vattenmängden samt naturligtvis
varvhastigheten saknas, är det omöjligt att uppskatta använd re-
duktion.
Vid arbetet torde minst 3 man ha varit erforderliga: en ugnsskö-
tare, som tillika fraktat ämnena från ugnen till vickbordet och man-
övrerat vickbordet vid valsningen samt slutligen fraktat ämnena till-
baka till ugnen, en valsare, som gjort insticken och inställt valsarna
samt slutligen en hantlangare, som på verkets baksida mottagit äm-
nena från valsverket samt returnerat dem till valsaren samt manöv-
rerat luckorna till vattenhjulen.
Här nedan sammanfattas resultatet av rekonstruktionen i tio
punkter:
1. Valsverket stagas enkelt och effektivt, nedtill genom fundament
och avståndsstycke, och upptill genom två kilade bultar samt av-
ståndsstycke.
2. Valsar, valslager och övriga rörliga delar äro lätt utbytbara, utan
att därvid valsstolarna behöva nedmonteras.!?)
3. Rikligt tilltagna lagerytor. Av dessa framgår att Polhem klart
insett storleksordningen av de krafter, som uppträda vid
valsning.!!)
4. Separat drivning av vardera valsen gjorde växel (koppeltrillor)
dem emellan överflödig.
s. Enkel och pålitlig inställning av valsarna möjliggjorde serie-
valsning av produkter med önskad dimension.
6. Parallellföring av övervalsen.
7. Valslager i ett stycke avsåg möjligast goda centrering och styr-
ning av valsarna.
10) Denna konstruktionsprincip blir i våra dagar understundom försummad.
11) För att nedbringa det specifika trycket mellan valsstolar och ställkilar äro de förra
t. ex. försedda med extra klackar.
