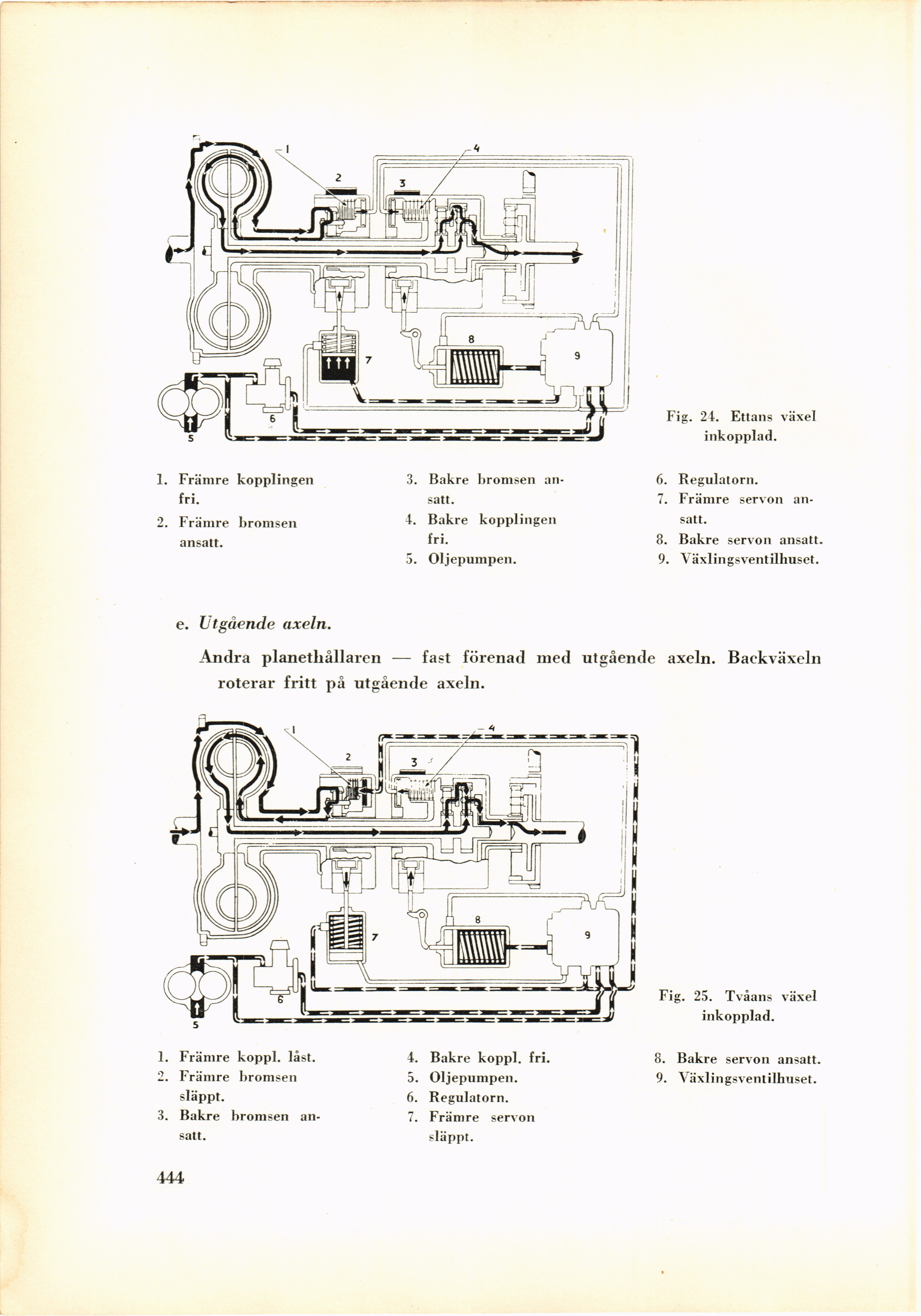

Fig. 24. Ettans växel
inkopplad.
1. Främre kopplingen
fri.
2. Främre bromsen
ansatt.
3. Bakre bromsen
ansatt.
4. Bakre kopplingen
fri.
5. Oljepumpen.
6. Regulatorn.
7. Främre servon
ansatt.
8. Bakre servon ansatt.
9. Växlingsventilhuset.
e. Utgående axeln.
Andra planetliållaren — fast förenad med utgående axeln. Baekväxeln
roterar fritt på utgående axeln.
1. Främre koppl. låst.
2. Främre bromsen
släppt.
3. Bakre bromsen
ansatt.
4. Bakre koppl. fri.
5. Oljepumpen.
6. Regulatorn.
7. Främre servon
släppt.
8. Bakre servon ansatt.
9. Växlingsventilhuset.
Fig. 25. Tvåans växel
inkopplad.
