1. Främre koppl. låst.
2. Främre bromsen
släppt.
3. Bakre bromsen
släppt.
4. Bakre koppl. låst.
5. Oljepumpen.
6. Regulatorn.
7. Främre servon
släppt.

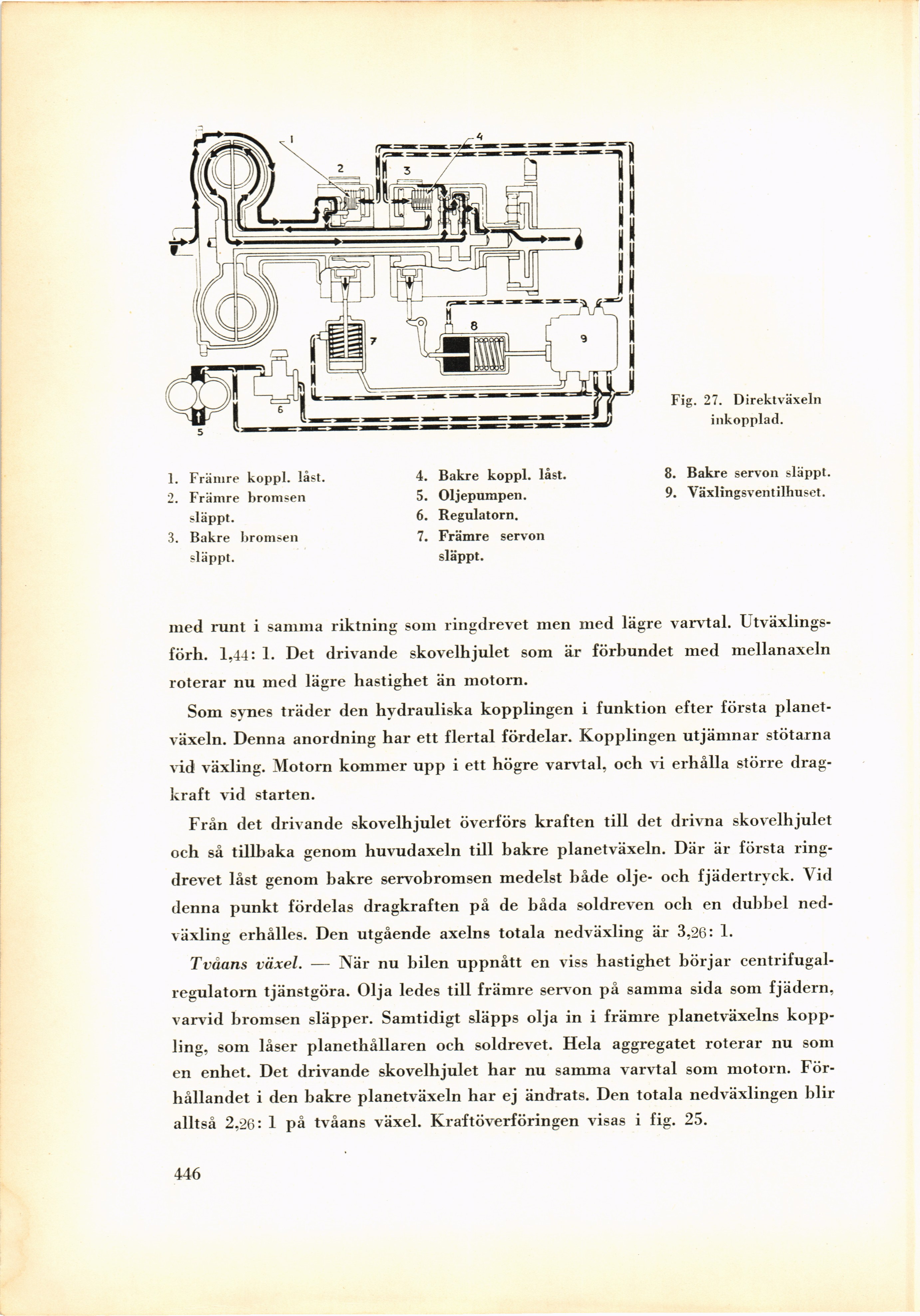

Fig. 27. Direktväxeln
inkopplad.
8. Bakre servon släppt.
9. Växlingsventilhuset.
med runt i samma riktning som ringdrevet men med lägre varvtal.
Utväxlings-förh. 1,44: 1. Det drivande skovelhjulet som är förbundet med mellanaxeln
roterar nu med lägre hastighet än motorn.
Som synes träder den hydrauliska kopplingen i funktion efter första
planetväxeln. Denna anordning har ett flertal fördelar. Kopplingen utjämnar stötarna
vid växling. Motorn kommer upp i ett högre varvtal, och vi erhålla större
dragkraft vid starten.
Från det drivande skovelhjulet överförs kraften till det drivna skovelhjulet
och så tillbaka genom huvudaxeln till bakre planetväxeln. Där är första
ringdrevet låst genom bakre servobromsen medelst både olje- och fjädertryck. Vid
denna punkt fördelas dragkraften på de båda soldreven och en dubbel
ned-växling erhålles. Den utgående axelns totala nedväxling är 3,26: 1.
Tvåans växel. — När nu bilen uppnått en viss hastighet börjar
centrifugal-regulatorn tjänstgöra. Olja ledes till främre servon på samma sida sotn fjädern,
varvid bromsen släpper. Samtidigt släpps olja in i främre planetväxelns
koppling, som låser planethållaren och soldrevet. Hela aggregatet roterar nu sont
en enhet. Det drivande skovelhjulet har nu samma varvtal som motorn.
Förhållandet i den bakre planetväxeln har ej ändrats. Den totala nedväxlingen blir
alltså 2,26: 1 på tvåans växel. Kraftöverföringen visas i fig. 25.
446
