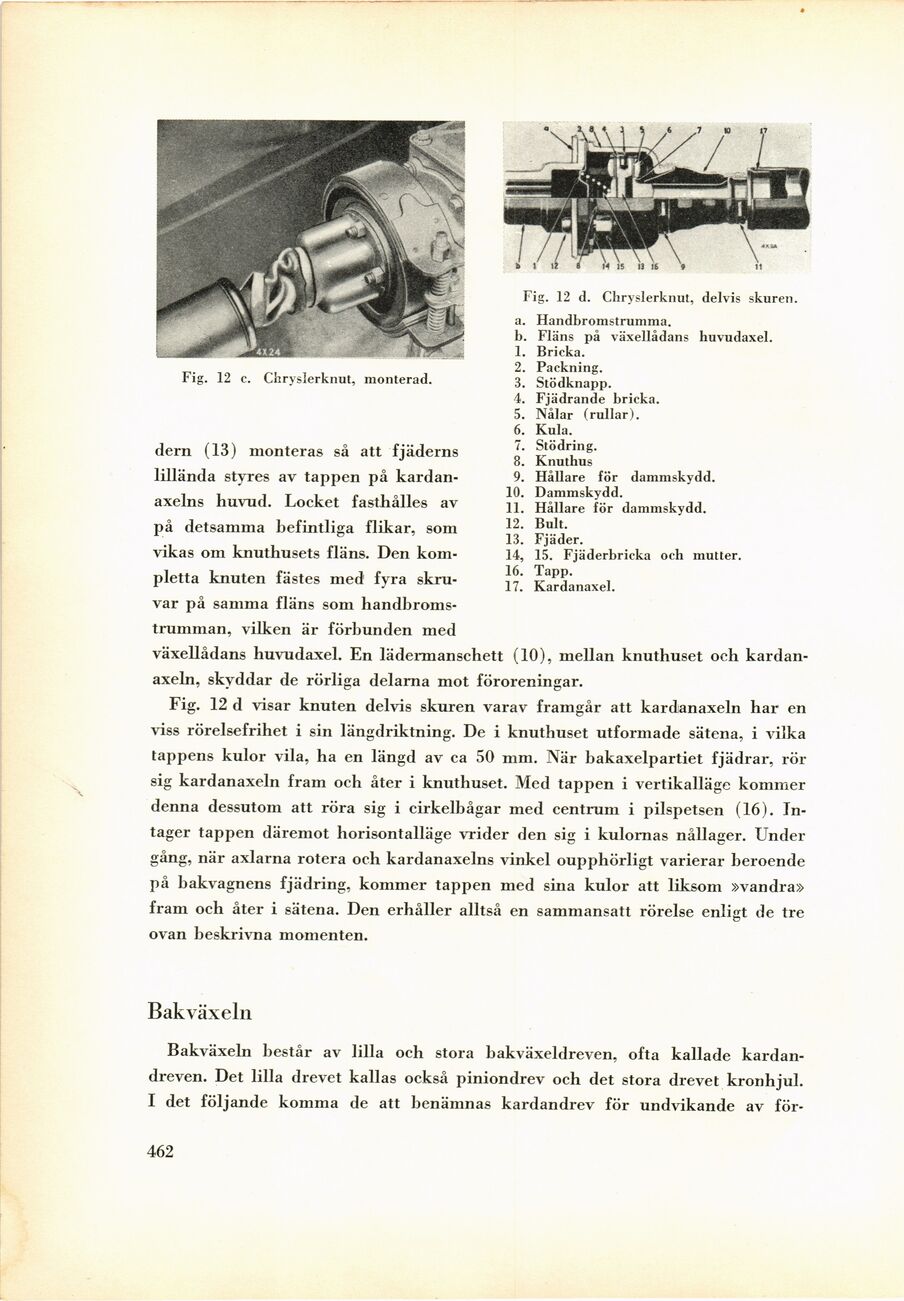

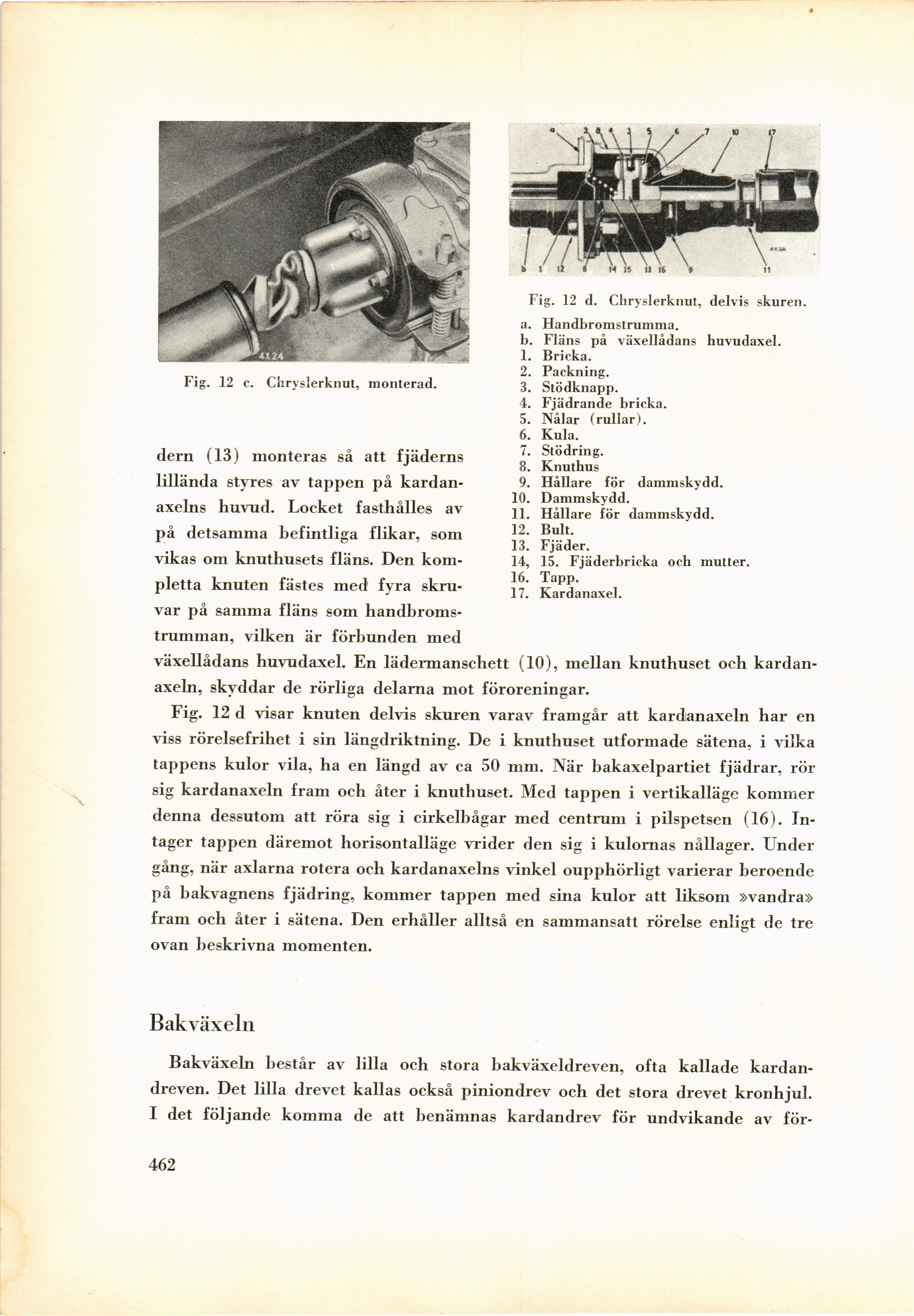

Fig. 12 c. Chryslerknut, monterad.
Fig. 12 d. Chryslerknut, delvis skuren.
a. Handbromstrumma.
b. Fläns på växellådans huvudaxel.
1. Bricka.
2. Packning.
3. Stödknapp.
4. Fjädrande bricka.
5. Nålar (rullar).
6. Kula.
7. Stödring.
8. Knuthus
9. Hållare för dammskydd.
10. Dammskydd.
11. Hållare för dammskydd.
12. Bult.
13. Fjäder.
14. 15. Fjäderbricka och mutter.
16. Tapp.
17. Kardanaxel.
dern (13) monteras så att fjäderns
lillända styres av tappen på
kardanaxelns huvud. Locket fasthålles av
på detsamma befintliga flikar, som
vikas om knuthusets fläns. Den
kompletta knuten fästes med fyra
skruvar på samma fläns som
handbromstrumman, vilken är förbunden med
växellådans huvudaxel. En lädermanschett (10), mellan knuthuset och
kardanaxeln, skyddar de rörliga delarna mot föroreningar.
Fig. 12 d visar knuten delvis skuren varav framgår att kardanaxeln har en
viss rörelsefrihet i sin längdriktning. De i knuthuset utformade sätena, i vilka
tappens kulor vila, ha en längd av ca 50 mm. När bakaxelpartiet fjädrar, rör
sig kardanaxeln fram och åter i knuthuset. Med tappen i vertikalläge kommer
denna dessutom att röra sig i cirkelbågar med centrum i pilspetsen (16).
Intager tappen däremot horisontalläge vrider den sig i kulornas nållager. Under
gång, när axlarna rotera och kardanaxelns vinkel oupphörligt varierar beroende
på bakvagnens fjädring, kommer tappen med sina kulor att liksom »vandra»
fram och åter i sätena. Den erhåller alltså en sammansatt rörelse enligt de tre
ovan beskrivna momenten.
Bakväxeln
Bakväxeln består av lilla och stora bakväxeldreven, ofta kallade
kardandreven. Det lilla drevet kallas också piniondrev och det stora drevet kronhjul.
I det följande komma de att benämnas kardandrev för undvikande av för-
462
