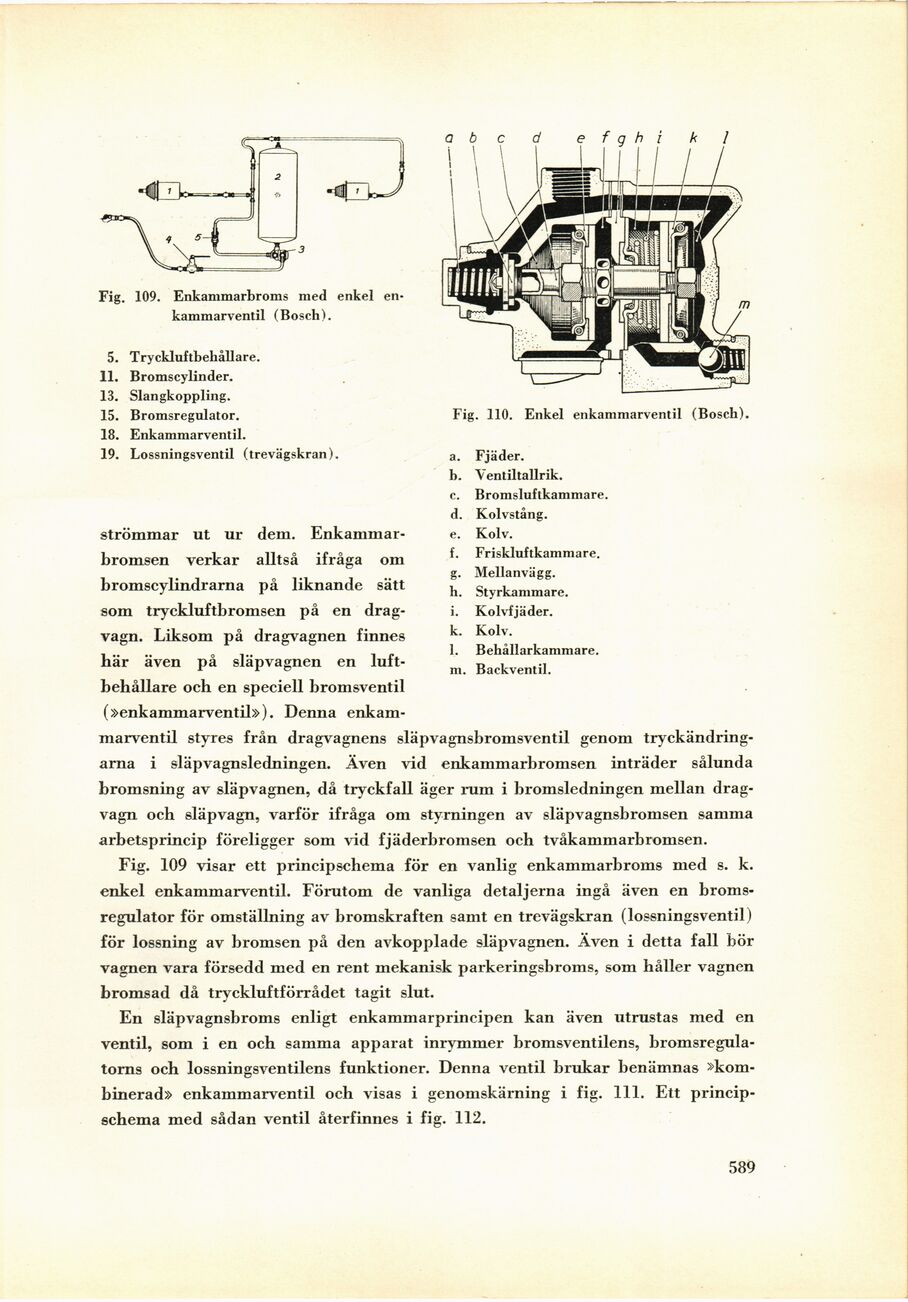

Fig. 109. Enkammarbroms med enkel
en-kammarventil (Bosch).
5. Tryckluftbehållare.
11. Bromscylinder.
13. Slangkoppling.
15. Bromsregulator.
18. Enkammarventil.
19. Lossningsventil (trevägskran).
Fig. 110. Enkel enkammarventil (Bosch).
a. Fjäder.
b. Ventiltallrik.
c. Bromsluftkammare.
d. Kolvstång.
e. Kolv.
f. Friskluftkammare.
g. Mellanvägg.
h. Styrkammare.
i. Kolvfjäder,
k. Kolv.
1. Behållarkammare.
m. Backventil.
strömmar ut ur dem.
Enkammar-bromsen verkar alltså ifråga om
bromscylindrarna på liknande sätt
som tryckluftbromsen på en
dragvagn. Liksom på dragvagnen finnes
här även på släpvagnen en
luftbehållare och en speciell bromsventil
(»enkammarventil»). Denna
enkammarventil styres från dragvagnens släpvagnsbromsventil genom
tryckändringarna i släpvagnsledningen. Även vid enkammarbromsen inträder sålunda
bromsning av släpvagnen, då tryckfall äger rum i bromsledningen mellan
dragvagn och släpvagn, varför ifråga om styrningen av släpvagnsbromsen samma
arbetsprincip föreligger som vid fjäderbromsen och tvåkammarbromsen.
Fig. 109 visar ett principschema för en vanlig enkammarbroms med s. k.
enkel enkammarventil. Förutom de vanliga detaljerna ingå även en
bromsregulator för omställning av bromskraften samt en trevägskran (lossningsventil)
för lossning av bromsen på den avkopplade släpvagnen. Även i detta fall bör
vagnen vara försedd med en rent mekanisk parkeringsbroms, som håller vagnen
bromsad då tryckluftförrådet tagit slut.
En släpvagnsbroms enligt enkammarprincipen kan även utrustas med en
ventil, som i en och samma apparat inrymmer bromsventilens,
bromsregulatorns och lossningsventilens funktioner. Denna ventil brukar benämnas
»kombinerad» enkammarventil och visas i genomskärning i fig. 111. Ett
principschema med sådan ventil återfinnes i fig. 112.
589
