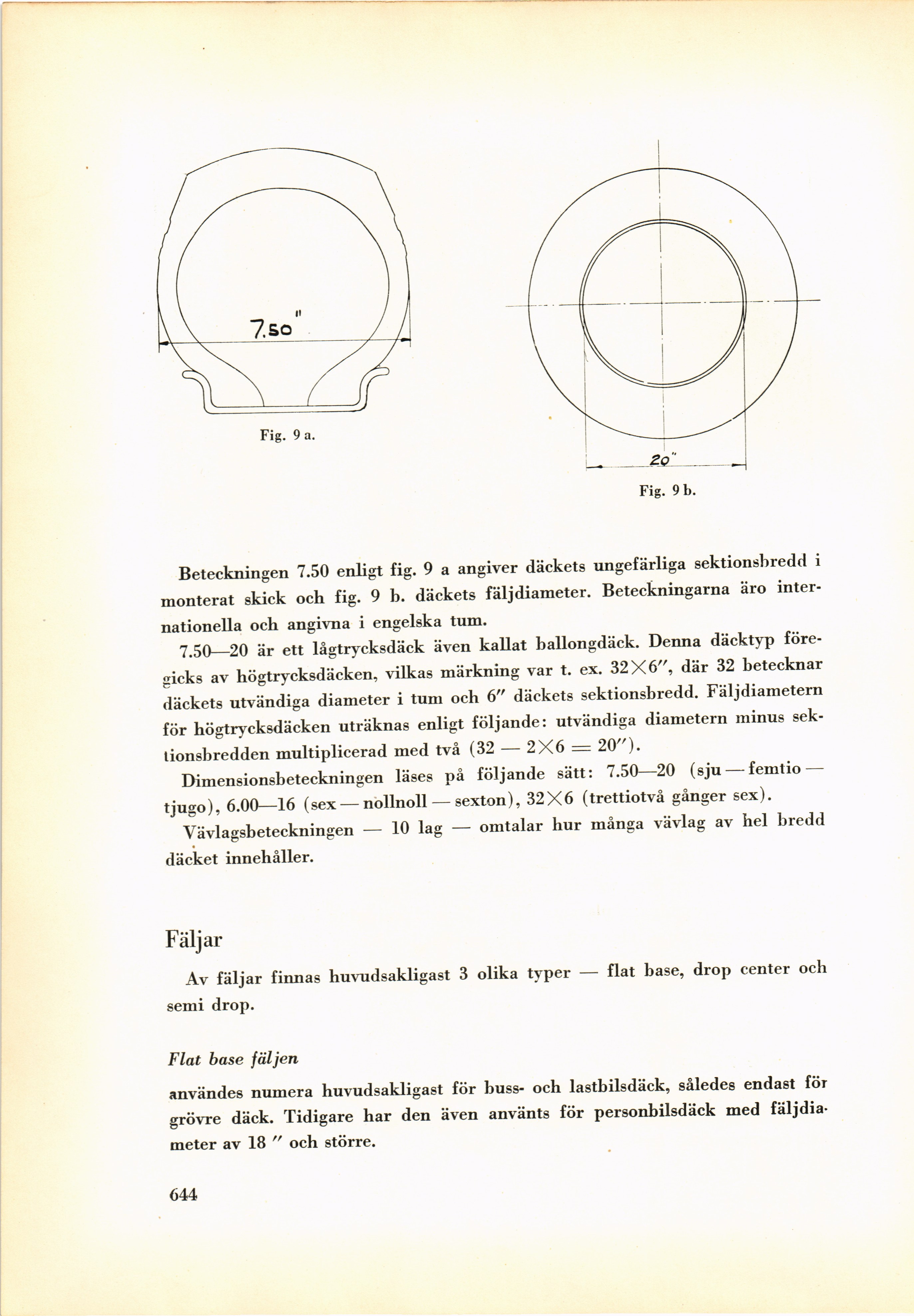

Beteckningen 7.50 enligt fig. 9 a angiver däckets ungefärliga sektionsbredd i
monterat skick och fig. 9 b. däckets fäljdiameter. Beteckningarna äro
internationella och angivna i engelska tum.
7.50—20 är ett lågtrycksdäck även kallat ballongdäck. Denna däcktyp
föregicks av högtrycksdäcken, vilkas märkning var t. ex. 32X6", där 32 betecknar
däckets utvändiga diameter i tum och 6" däckets sektionsbredd. Fäljdiametern
för högtrycksdäcken uträknas enligt följande: utvändiga diametern minus
sektionsbredden multiplicerad med två (32 — 2X6 = 20").
Dimensionsbeteckningen läses på följande sätt: 7.50—20 (sju — femtio —
tjugo), 6.00—16 (sex — nollnoll—sexton), 32X6 (trettiotvå gånger sex).
Vävlagsbeteckningen — 10 lag — omtalar hur många vävlag av hel bredd
däcket innehåller.
Fäljar
Av fäljar finnas huvudsakligast 3 olika typer — flat base, drop center och
semi drop.
Flat base fäljen
användes numera huvudsakligast för buss- och lastbilsdäck, således endast för
grövre däck. Tidigare har den även använts för personbilsdäck med
fäljdiameter av 18 " och större.
644
Fig. 9 a.
Fig. 9 b.
