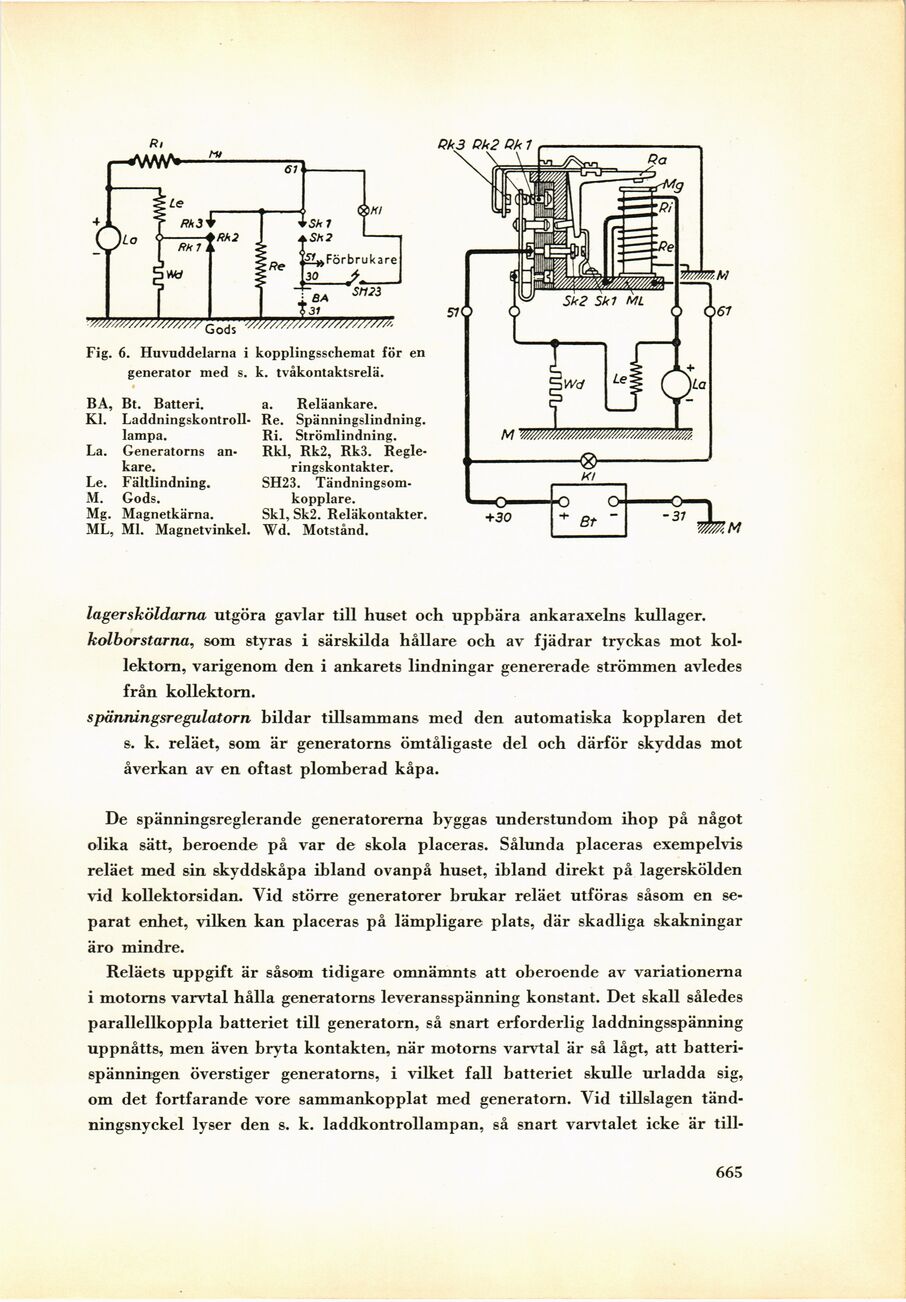

Fig. 6. Huvuddelarna i kopplingsschemat för en
generator med s. k. tvåkontaktsrelä.
BA, Bt. Batteri.
Kl. Laddningskontroll-
lampa.
La. Generatorns
ankare.
Le. Fältlindning.
M. Gods.
Mg. Magnetkärna.
ML, Ml. Magnetvinkel.
a. Reläankare.
Re. Spänningslindning.
Ri. Strömlindning.
Rkl, Rk2, Rk3.
Regleringskontakter.
SH23. Tändningsom-
kopplare.
Skl, Sk2. Reläkontakter.
Wd. Motstånd.
la ger sköldarna utgöra gavlar till huset och uppbära ankaraxelns kullager.
kolborstarna, som styras i särskilda hållare och av fjädrar tryckas mot
kollektorn, varigenom den i ankarets lindningar genererade strömmen avledes
från kollektorn.
spänningsregulatorn bildar tillsammans med den automatiska kopplaren det
s. k. reläet, som är generatorns ömtåligaste del och därför skyddas mot
åverkan av en oftast plomberad kåpa.
De spänningsreglerande generatorerna byggas understundom ihop på något
olika sätt, beroende på var de skola placeras. Sålunda placeras exempelvis
reläet med sin skyddskåpa ibland ovanpå huset, ibland direkt på lagerskölden
vid kollektorsidan. Vid större generatorer brukar reläet utföras såsom en
separat enhet, vilken kan placeras på lämpligare plats, där skadliga skakningar
äro mindre.
Reläets uppgift är såsom tidigare omnämnts att oberoende av variationerna
i motorns varvtal hålla generatorns leveransspänning konstant. Det skall således
parallellkoppla batteriet till generatorn, så snart erforderlig laddningsspänning
uppnåtts, men även bryta kontakten, när motorns varvtal är så lågt, att
batterispänningen överstiger generatorns, i vilket fall batteriet skulle urladda sig,
om det fortfarande vore sammankopplat med generatorn. Vid tillslagen
tänd-ningsnyckel lyser den s. k. laddkontrollampan, så snart varvtalet icke är till-
665
