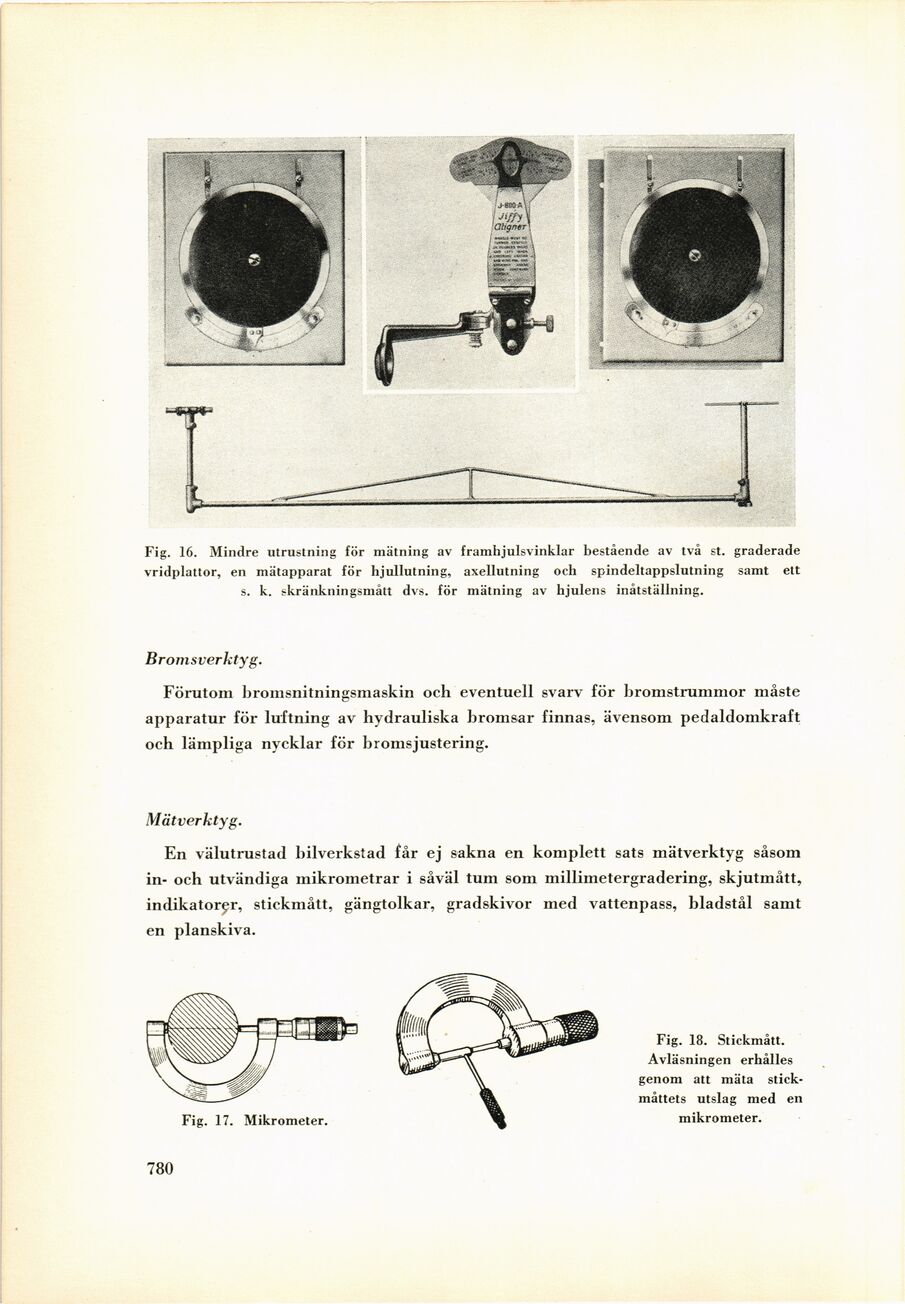

Fig. 16. Mindre utrustning för mätning av framhjulsvinklar bestående av två st. graderade
vridplattor, en mätapparat för hjullutning, axellutning och spindeltappslutning samt ett
s. k. skränkningsmått dvs. för mätning av hjulens inåtställning.
Bromsverktyg.
Förutom bromsnitningsmaskin och eventuell svarv för bromstrummor måste
apparatur för luftning av hydrauliska bromsar finnas, ävensom pedaldomkraft
och lämpliga nycklar för bromsjustering.
Mätverktyg.
En välutrustad bilverkstad får ej sakna en komplett sats mätverktyg såsom
in- och utvändiga mikrometrar i såväl tum som millimetergradering, skjutinått,
indikatorer, stickmått, gängtolkar, gradskivor med vattenpass, bladstål samt
en planskiva.
Fig. 17. Mikrometer.
Fig. 18. Stickmått.
Avläsningen erhålles
genom att mäta
stickmåttets utslag med en
mikrometer.
JMt]
780
