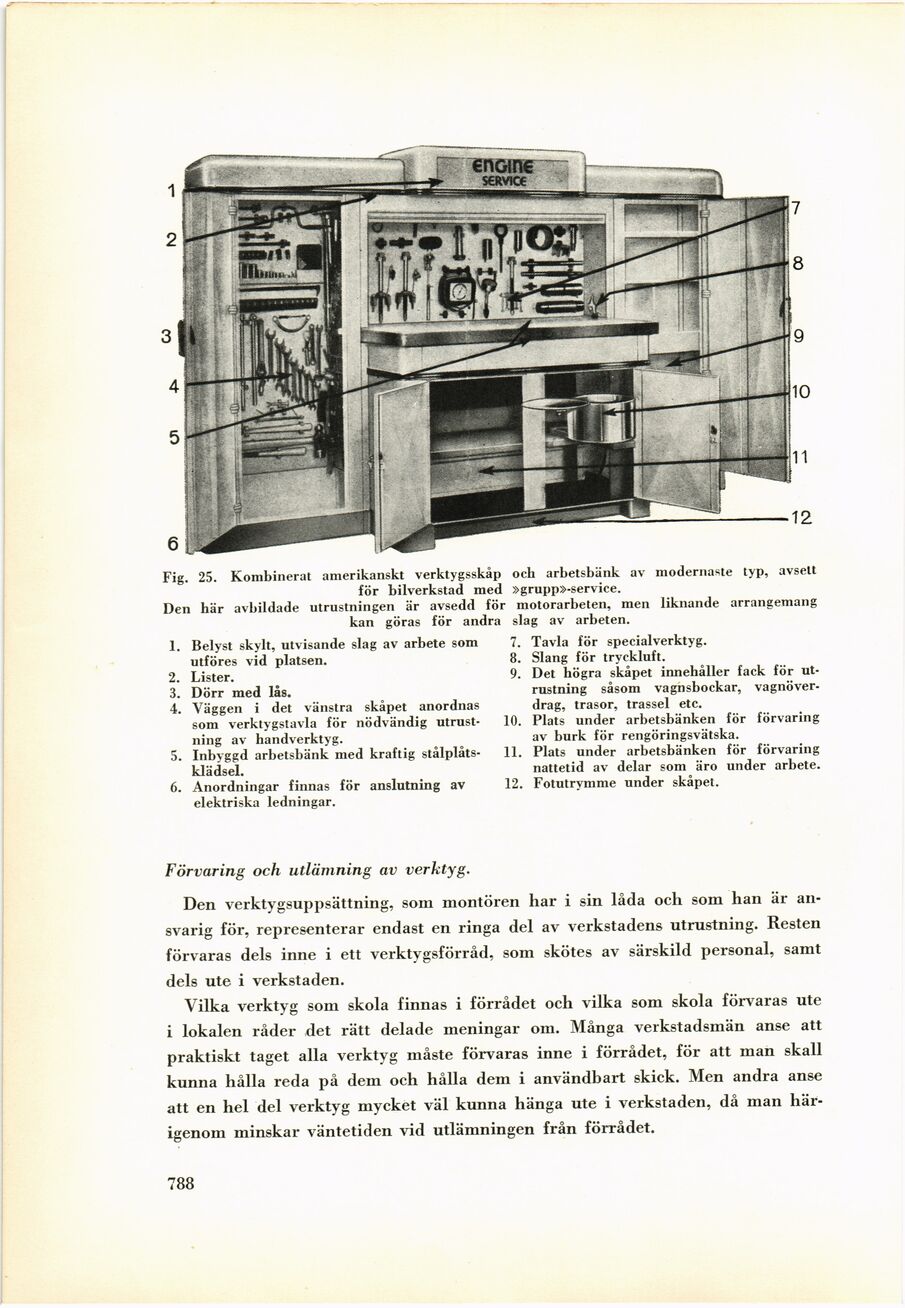

Fig. 25. Kombinerat amerikanskt verktygsskåp och arbetsbänk av modernaste typ, avsett
för bilverkstad med »grupp»-service.
Den här avbildade utrustningen är avsedd för motorarbeten, men liknande arrangemang
kan göras för andra slag av arbeten.
1. Belyst skylt, utvisande slag av arbete som
utföres vid platsen.
2. Lister.
3. Dörr med lås.
4. Väggen i det vänstra skåpet anordnas
som verktygstavla för nödvändig
utrustning av handverktyg.
5. Inbyggd arbetsbänk med kraftig
stålplåtsklädsel.
6. Anordningar finnas för anslutning av
elektriska ledningar.
7. Tavla för specialverktyg.
8. Slang för tryckluft.
9. Det högra skåpet innehåller fack för
utrustning såsom vagnsbockar,
vagnöverdrag, trasor, trassel etc.
10. Plats under arbetsbänken för förvaring
av burk för rengöringsvätska.
11. Plats under arbetsbänken för förvaring
nattetid av delar som äro under arbete.
12. Fotutrvmme under skåpet.
Förvaring och utlämning av verktyg.
Den verktygsuppsättning, som montören har i sin låda och som han är
ansvarig för, representerar endast en ringa del av verkstadens utrustning. Resten
förvaras dels inne i ett verktygsförråd, som skötes av särskild personal, samt
dels ute i verkstaden.
Vilka verktyg som skola finnas i förrådet och vilka som skola förvaras ute
i lokalen råder det rätt delade meningar om. Många verkstadsmän anse att
praktiskt taget alla verktyg måste förvaras inne i förrådet, för att man skall
kunna hålla reda på dem och hålla dem i användbart skick. Men andra anse
att en hel del verktyg mycket väl kunna hänga ute i verkstaden, då man
härigenom minskar väntetiden vid utlämningen från förrådet.
788
