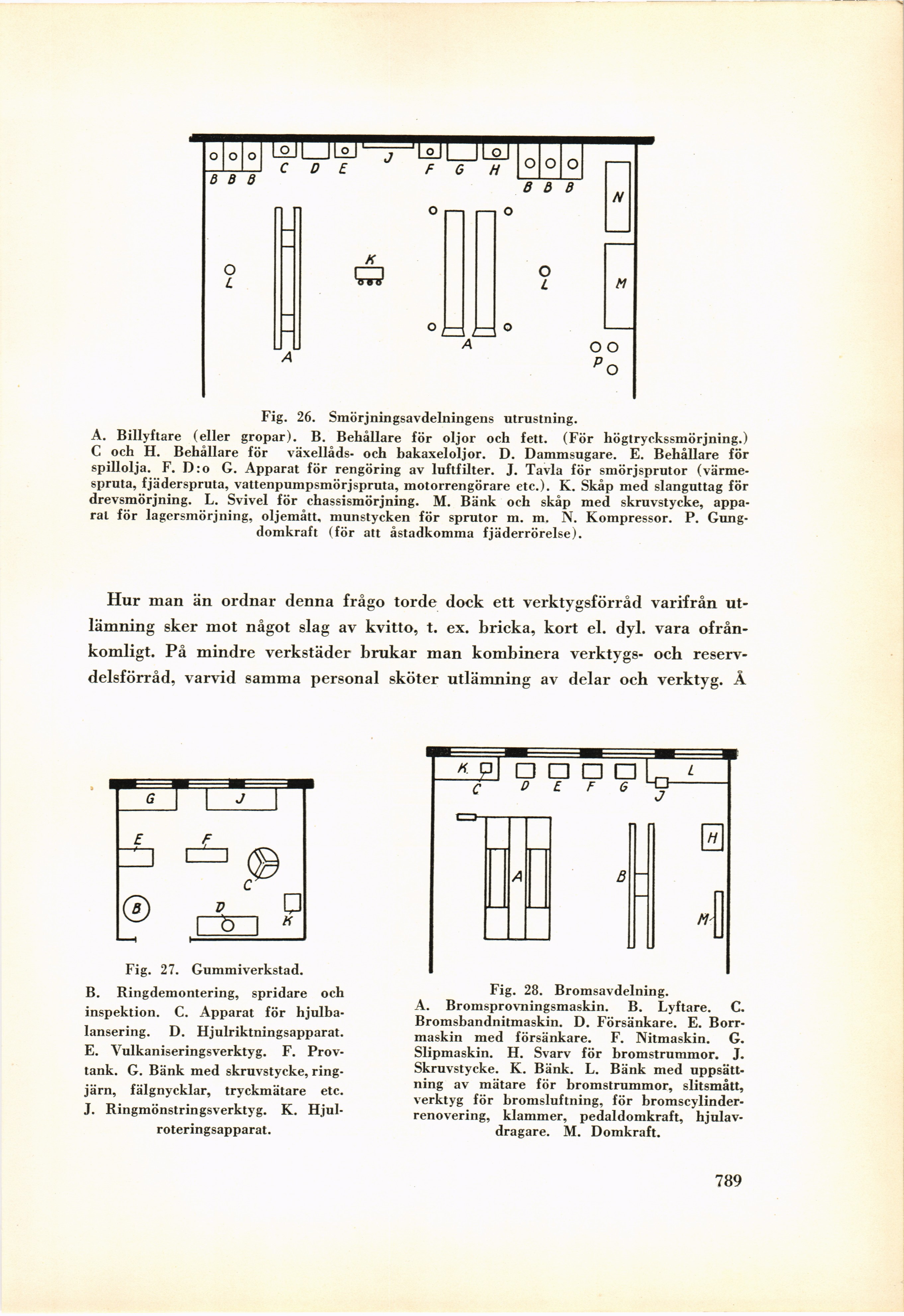

Fig. 26. Smörjningsavdelningens utrustning.
A. Billyftare (eller gropar). B. Behållare för oljor och fett. (För högtryckssmörjning.)
C och H. Behållare för växellåds- och bakaxeloljor. D. Dammsugare. E. Behållare för
spillolja. F. D:o G. Apparat för rengöring av luftfilter. J. Tavla för smörjsprutor
(värmespruta, fjäderspruta, vattenpumpsmörjspruta, motorrengörare etc.). K. Skåp med slanguttag för
drevsmörjning. L. Svivel för chassismörjning. M. Bänk och skåp med skruvstycke,
apparat för lagersmörjning, oljemått, munstycken för sprutor m. m. N. Kompressor. P.
Gung-domkraft (för att åstadkomma fjäderrörelse).
Hur man än ordnar denna frågo torde dock ett verktygsförråd varifrån
utlämning sker mot något slag av kvitto, t. ex. bricka, kort el. dyl. vara
ofrånkomligt. På mindre verkstäder brukar man kombinera verktygs- och
reservdelsförråd, varvid samma personal sköter utlämning av delar och verktyg. Å
Fig. 27. Gummiverkstad.
B. Ringdemontering, spridare och
inspektion. C. Apparat för
hjulba-lansering. D. Hjulriktningsapparat.
E. Vulkaniseringsverktyg. F.
Provtank. G. Bänk med skruvstycke,
ringjärn, fälgnycklar, tryckmätare etc.
J. Ringmönstringsverktyg. K.
Hjul-roteringsapparat.
Fig. 28. Bromsavdelning.
A. Bromsprovningsmaskin. B. Lyftare. C.
Bromsbandnitmaskin. D. Försänkare. E.
Borrmaskin med försänkare. F. Nitmaskin. G.
Slipmaskin. H. Svarv för bromstrummor. J.
Skruvstycke. K. Bänk. L. Bänk med
uppsättning av mätare för bromstrummor, slitsmått,
verktyg för bromsluftning, för
bromscylinder-renovering, klämmer, pedaldomkraft,
hjulav-dragare. M. Domkraft.
789
