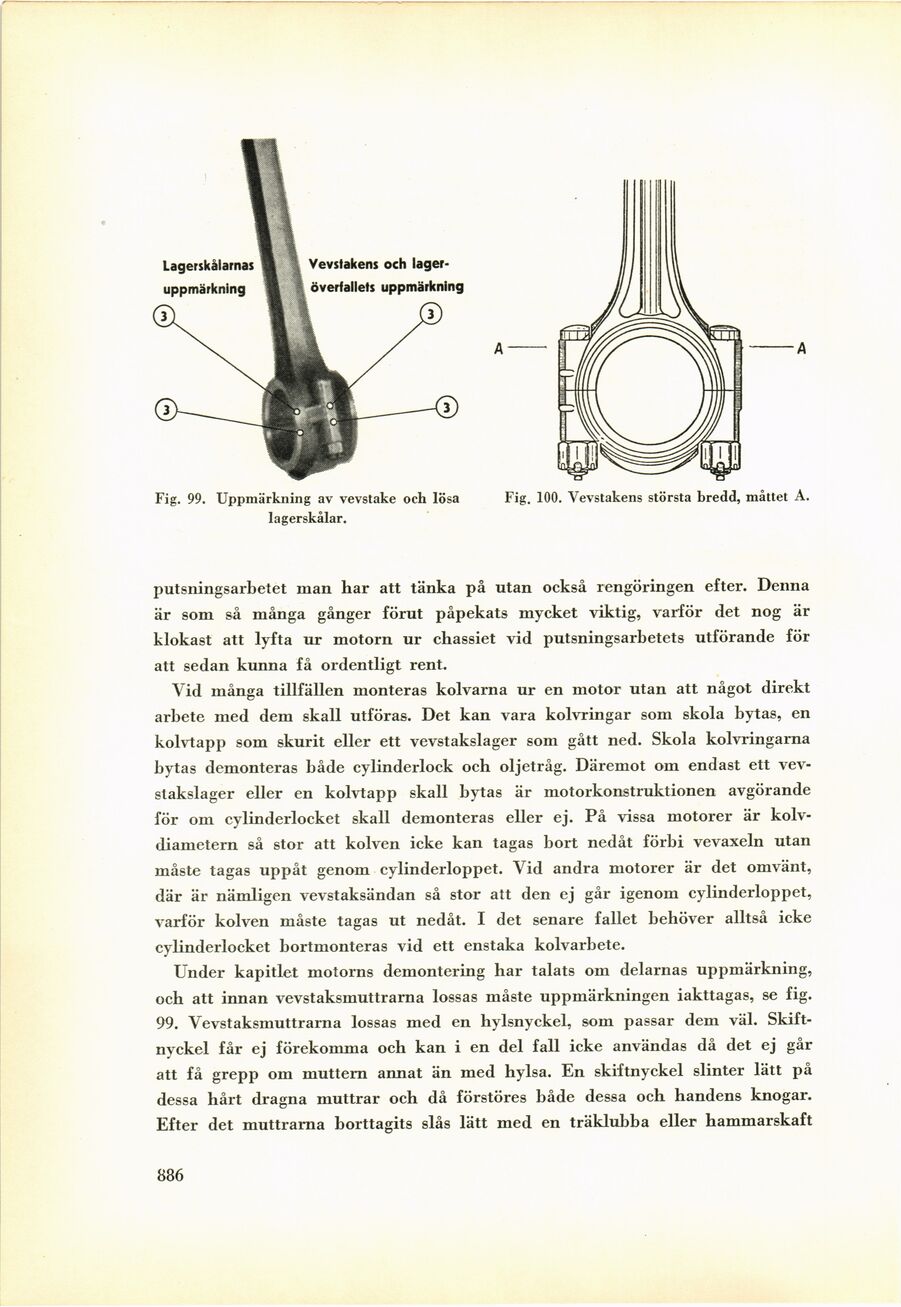

Fig. 99. Uppmärkning av vevstake och lösa
lagerskålar.
Fig. 100. Vevstakens största bredd, måttet A.
putsningsarbetet man har att tänka på utan också rengöringen efter. Denna
är som så många gånger förut påpekats mycket viktig, varför det nog är
klokast att lyfta ur motorn ur chassiet vid putsningsarbetets utförande för
att sedan kunna få ordentligt rent.
Vid många tillfällen monteras kolvarna ur en motor utan att något direkt
arbete med dem skall utföras. Det kan vara kolvringar som skola bytas, en
kolvtapp som skurit eller ett vevstakslager som gått ned. Skola kolvringarna
bytas demonteras både cylinderlock och oljetråg. Däremot om endast ett
vevstakslager eller en kolvtapp skall bytas är motorkonstruktionen avgörande
för om cylinderlocket skall demonteras eller ej. På vissa motorer är
kolvdiametern så stor att kolven icke kan tagas bort nedåt förbi vevaxeln utan
måste tagas uppåt genom cylinderloppet. Vid andra motorer är det omvänt,
där är nämligen vevstaksändan så stor att den ej går igenom cylinderloppet,
varför kolven måste tagas ut nedåt. I det senare fallet behöver alltså icke
cylinderlocket bortmonteras vid ett enstaka kolvarbete.
Under kapitlet motorns demontering har talats om delarnas uppmärkning,
och att innan vevstaksmuttrarna lossas måste uppmärkningen iakttagas, se fig.
99. Vevstaksmuttrarna lossas med en hylsnyckel, som passar dem väl.
Skiftnyckel får ej förekomma och kan i en del fall icke användas då det ej går
att få grepp om muttern annat än med hylsa. En skiftnyckel slinter lätt på
dessa hårt dragna muttrar och då förstöres både dessa och handens knogar.
Efter det muttrarna borttagits slås lätt med en träklubba eller hammarskaft
886
