siktighet måste iakttagas vid deras
handhavande. Trots att detta drev
är betydligt mjukare än vevaxelns,
som är av stål, förslites även det
senare. Om det vid undersökning av
dreven anses nödvändigt att på grund
av slitage utbyta fiberdrevet, är det
klokt att undersöka om icke
vevaxel-drevet också behöver bytas för att
vara säker på tyst gång. Ha
ramlagren ansatts flera gånger eller vid
om-gjutning lagren blivit felaktigt
borrade, kan det vara svårt att även få en ny drevsats att fungera ljudlöst. En
viss liten glappning måste alltid vara kännbar mellan drevens kuggar
närde äro monterade.
Vid kedjetransmission är det kedjan som blir utsatt för det största slitaget.
En del motorer har försetts med ett tredje drev, som är ställbart från de andra,
för att därigenom kunna sträcka kedjan och på så sätt öka dess livslängd.
Motorer, som ha drivning av flera aggregat genom transmissionen och på så
sätt erhålla en mycket lång kedja, bruka lia ett extra drev sonx är
fjäder-belastat och icke har annan uppgift än att hålla kedjan spänd. Vanligt är
också numera att kedjan endast går över vev- och kamaxeldreven och således
icke går att spänna. Blir kedjan mycket sträckt kommer en viss förskjutning
i ventiltiderna att äga rum, och dessutom föreligger risk för att den rappar
över en eller ett par kuggar. Detta förekommer också rätt ofta. Tveka därför
icke att byta en kedja som kännes slapp när den är monterad. Långa kedjor
där spännanordning finnes äro i regel hela utan lås. Vid påläggning av kedjan
måste då spämirullen eller det drev med vilket kedjan sträckes vara losstaget
från sin plats. Korta kedjor som endast gå över två drev bruka vara
öppningsbara genom en med saxpinne låst print, som kan dragas ut och dela kedjan.
Före kedjans montering skall undersökas, om den är märkt för
rörelseriktningen. En del kedjor ha nämligen en pil instansad på länkarnas utsida, som
anger i vilken riktning kedjan skall arbeta. Kedjedreven erhålla alltid efter
en tids användning märken efter kedjans tänder. Det lönar sig ej att putsa
bort dessa märken på grund av att dreven äro så hårda att arbetet blir rätt
tidsödande. Skulle avputsning trots detta utföras, måste man räkna med att
kuggens höjd minskas samt att större risk för överkuggning föreligger. Det är
därför bättre att bvta dreven när kedjan slitit märken i dem.
Då dreven skola påsättas på sina respektive axlar böra de pressas på och

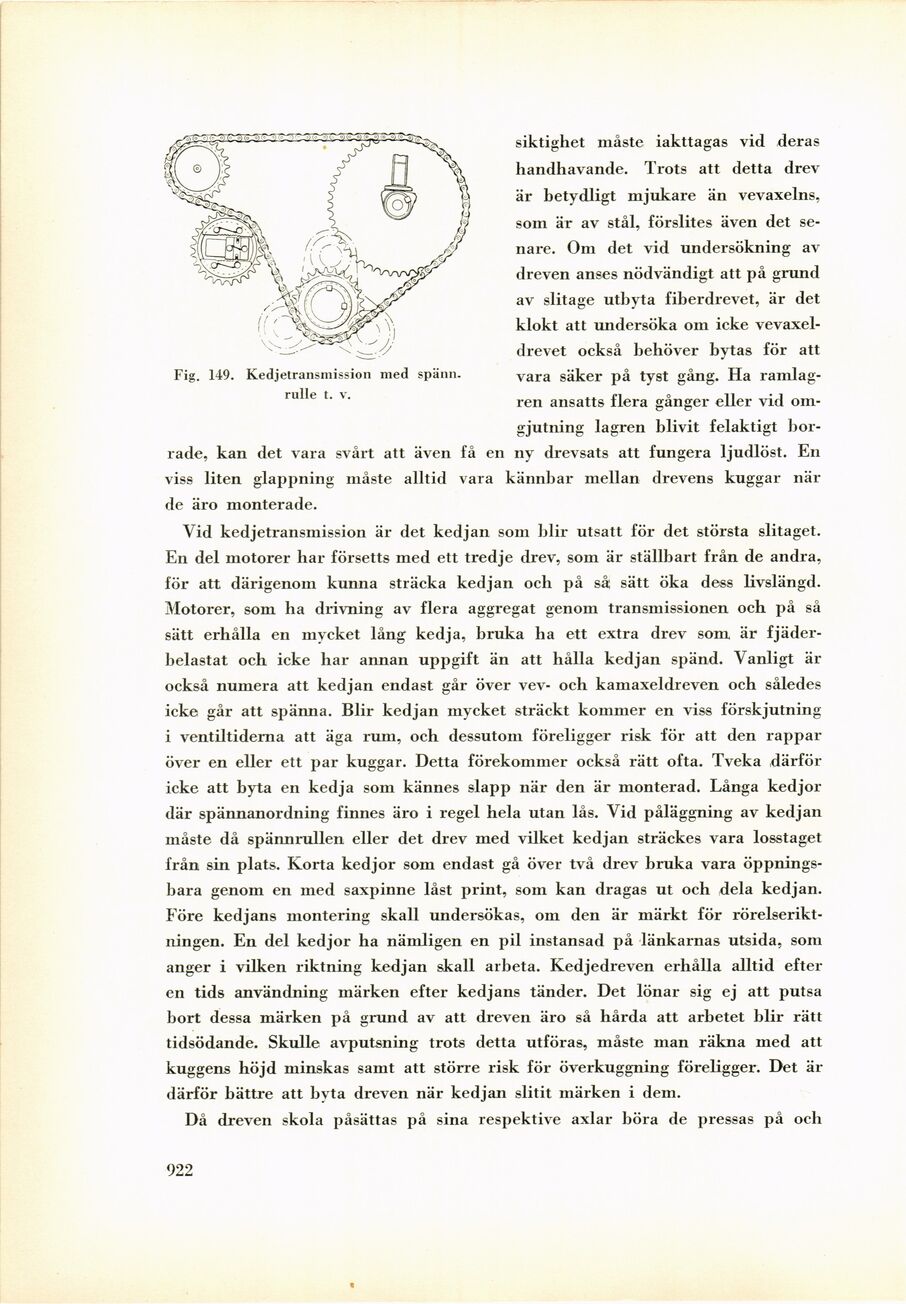

Fig. 149. Kedjetransmission med spänn,
rulle t. v.
922
