b) Diesel-, traktor-, slid-, snabbgående osv. motorer, vattenkylda:
[-Cylinderdiameter-]
{+Cylinder- diameter+} Spel å kolven: Cylinderdiametern minus hundradels millimeter
D mm A B M
50-59 15 15 4,5—5,5
60-69 20 15 5,5—6,5
70-79 25 20 6,5—7,5
80-89 30 25 7,5-8,5
90-99 35 25 8,5-9,5
100-109 40 30 9,5 — 10,5
110—119 45 35 11,5 — 12,5
120—130 50 40 12,5-13,5
c) Luftkylda motorer, normalt varvtal, 4-takt:
[-Cylinderdiameter-]
{+Cylinder- diameter+} Spel å kolven: Cylinderdiametern minus hundradels millimeter
D mm A B M
50-59 15 15 5,5—6,5
60-69 20 15 6,5—7,5
70-79 25 20 7,5-8,5
80—89 30 25 8,5—9,5
90-99 35 25 9,5 — 10,5
100-109 40 30 10,5-11,5
110-119 45 35 12,5-13,5
120-130 50 40 13,5-14,5

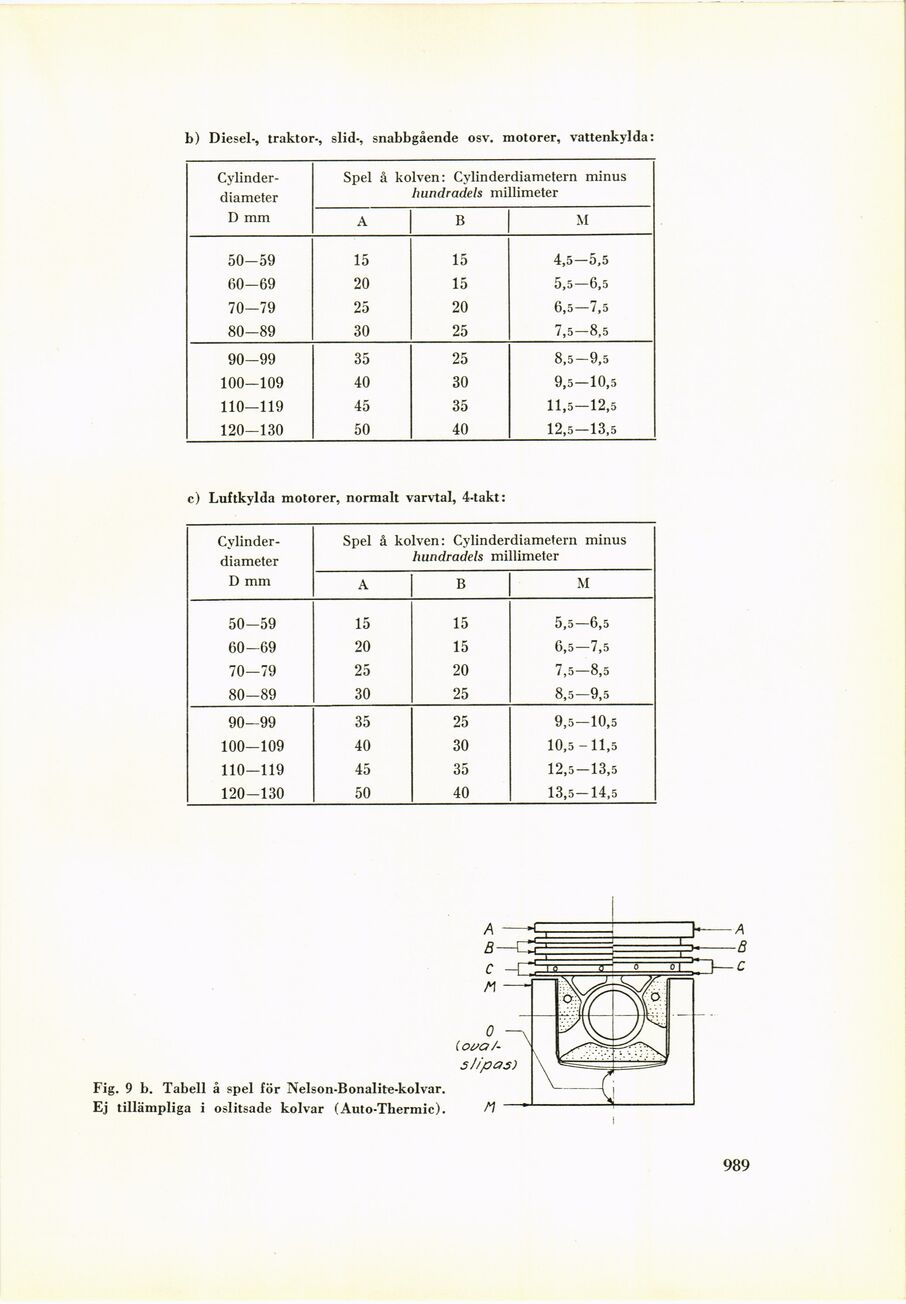

Fig. 9 b. Tabell å spel för Nelson-Bonalite-kolvar.
Ej tillämpliga i oslitsade kolvar (Auto-Thermic).
