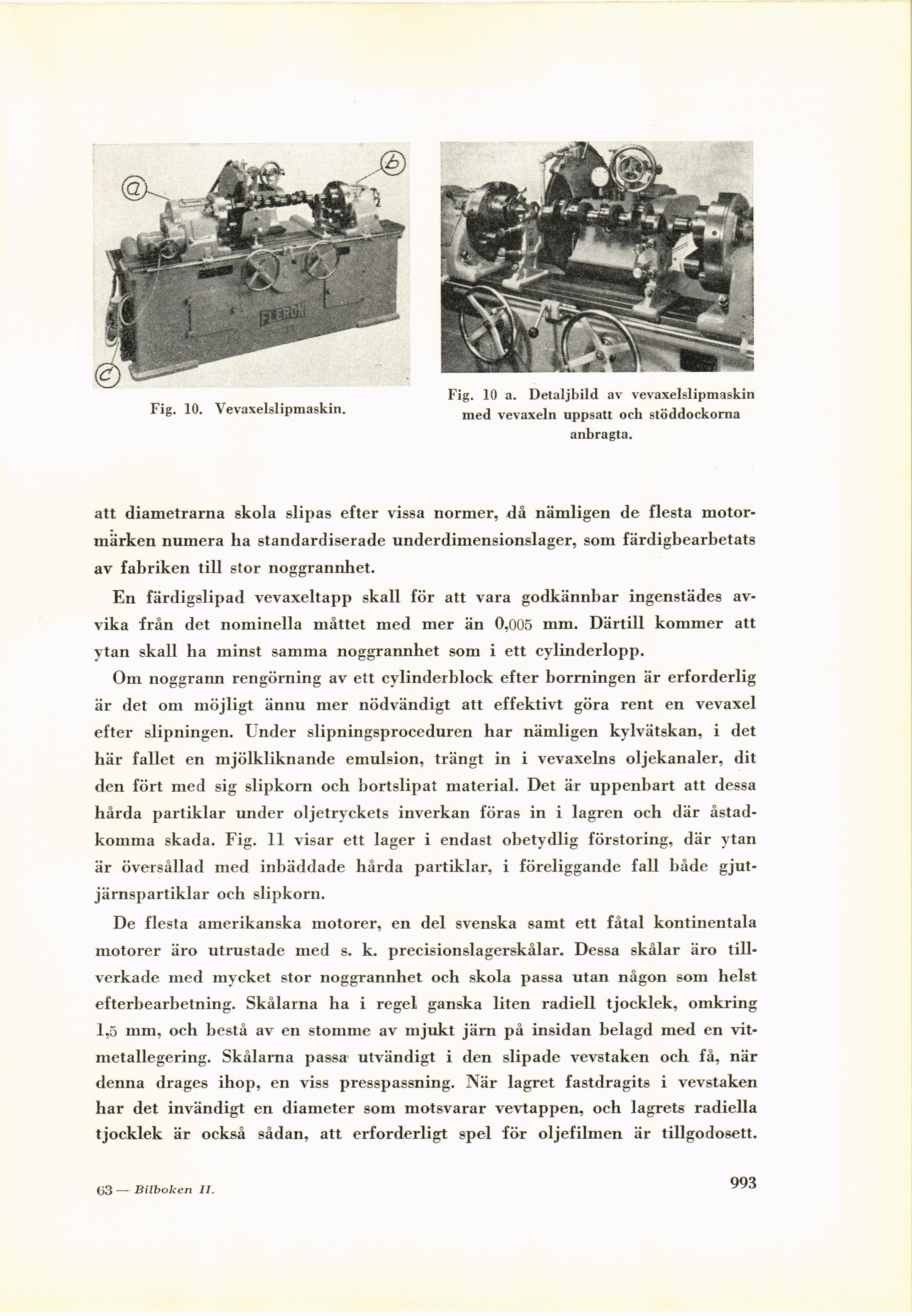

Fig. 10. Vevaxelslipmaskin.
Fig. 10 a. Detaljbild av vevaxelslipmaskin
med vevaxeln uppsatt och stöddockorna
anbragta.
att diametrarna skola slipas efter vissa normer, då nämligen de flesta
motormärken numera ha standardiserade underdimensionslager, som färdigbearbetats
av fabriken till stor noggrannhet.
En färdigslipad vevaxeltapp skall för att vara godkännbar ingenstädes
avvika från det nominella måttet med mer än 0,005 mm. Därtill kommer att
ytan skall ha minst samma noggrannhet som i ett cylinderlopp.
Om noggrann rengörning av ett cylinderblock efter borrningen är erforderlig
är det om möjligt ännu mer nödvändigt att effektivt göra rent en vevaxel
efter slipningen. Under slipningsproceduren har nämligen kylvätskan, i det
här fallet en mjölkliknande emulsion, trängt in i vevaxelns oljekanaler, dit
den fört med sig slipkorn och bortslipat material. Det är uppenbart att dessa
hårda partiklar under oljetryckets inverkan föras in i lagren och där
åstadkomma skada. Fig. 11 visar ett lager i endast obetydlig förstoring, där ytan
är översållad med inbäddade hårda partiklar, i föreliggande fall både
gjutjärnspartiklar och slipkorn.
De flesta amerikanska motorer, en del svenska samt ett fåtal kontinentala
motorer äro utrustade med s. k. precisionslagerskålar. Dessa skålar äro
tillverkade med mycket stor noggrannhet och skola passa utan någon som helst
efterbearbetning. Skålarna ha i regel ganska liten radiell tjocklek, omkring
1,5 mm, och bestå av en stomme av mjukt järn på insidan belagd med en
vit-metallegering. Skålarna passa utvändigt i den slipade vevstaken och få, när
denna drages ihop, en viss presspassning. När lagret fastdragits i vevstaken
har det invändigt en diameter som motsvarar vevtappen, och lagrets radiella
tjocklek är också sådan, att erforderligt spel för oljefilmen är tillgodosett.
63 — Bilboken II.
993
