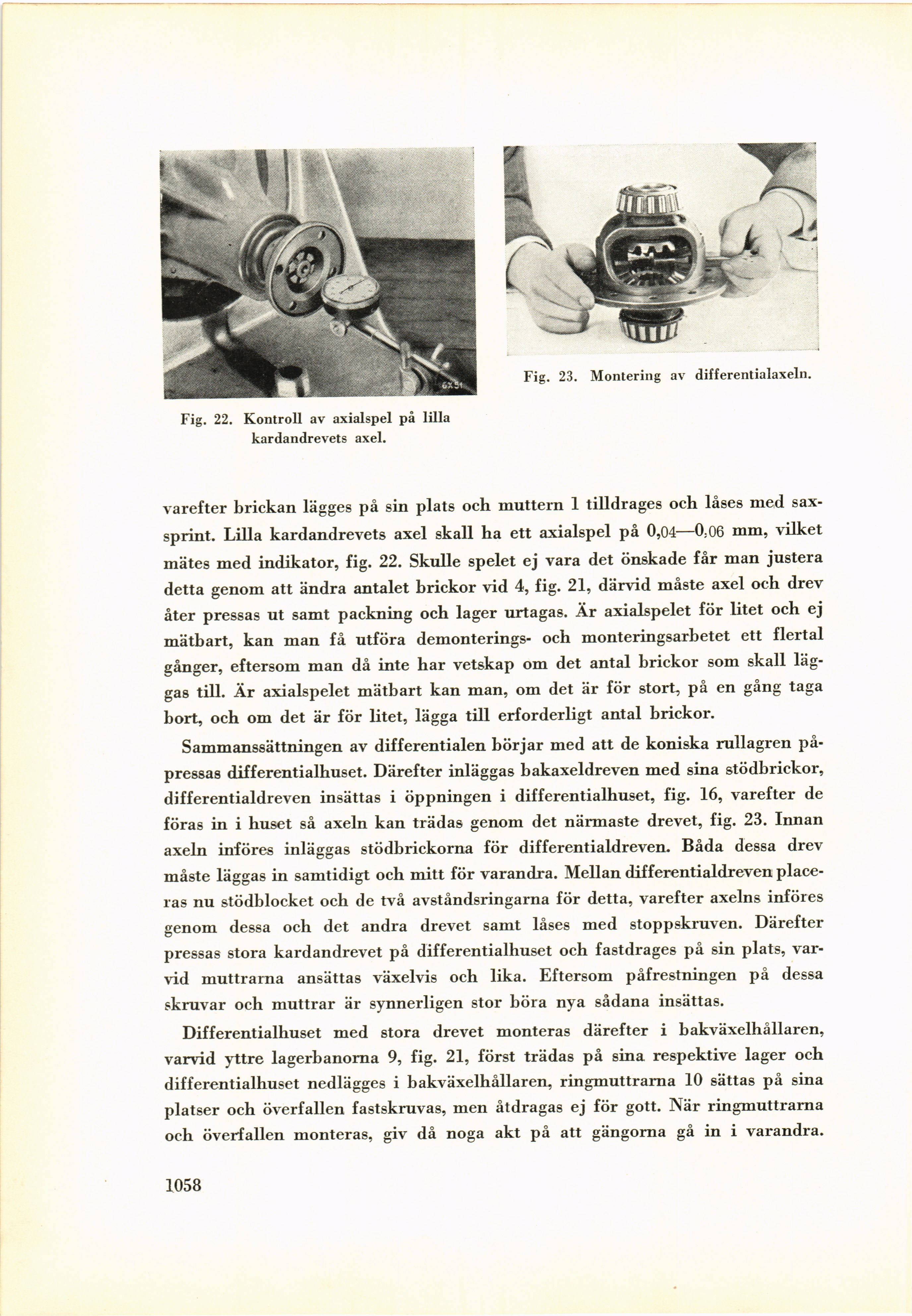

Fig. 22. Kontroll av axialspel på lilla
kardandrevets axel.
varefter brickan lägges på sin plats och muttern 1 tilldrages och låses med
sax-sprint. Lilla kardandrevets axel skall ha ett axialspel på 0,04—0;06 mm, vilket
mätes med indikator, fig. 22. Skulle spelet ej vara det önskade får man justera
detta genom att ändra antalet brickor vid 4, fig. 21, därvid måste axel och drev
åter pressas ut samt packning och lager urtagas. Är axialspelet för litet och ej
mätbart, kan man få utföra demonterings- och monteringsarbetet ett flertal
gånger, eftersom man då inte har vetskap om det antal brickor som skall
läggas till. Är axialspelet mätbart kan man, om det är för stort, på en gång taga
bort, och om det är för litet, lägga till erforderligt antal brickor.
Sammanssättningen av differentialen börjar med att de koniska rullagren
påpressas differentialhuset. Därefter inläggas bakaxeldreven med sina stödbrickor,
differentialdreven insättas i öppningen i differentialhuset, fig. 16, varefter de
föras in i huset så axeln kan trädas genom det närmaste drevet, fig. 23. Innan
axeln införes inläggas stödbrickorna för differentialdreven. Båda dessa drev
måste läggas in samtidigt och mitt för varandra. Mellan differentialdreven
placeras nu stödblocket och de två avståndsringarna för detta, varefter axelns införes
genom dessa och det andra drevet samt låses med stoppskruven. Därefter
pressas stora kardandrevet på differentialhuset och fastdrages på sin plats,
varvid muttrarna ansättas växelvis och lika. Eftersom påfrestningen på dessa
skruvar och muttrar är synnerligen stor böra nya sådana insättas.
Differentialhuset med stora drevet monteras därefter i bakväxelhållaren,
varvid yttre lagerbanorna 9, fig. 21, först trädas på sina respektive lager och
differentialhuset nedlägges i bakväxelhållaren, ringmuttrarna 10 sättas på sina
platser och överfallen fastskruvas, men åtdragas ej för gott. När ringmuttrarna
och överfallen monteras, giv då noga akt på att gängorna gå in i varandra.
1058
Fig. 23. Montering av differentialaxeln.
