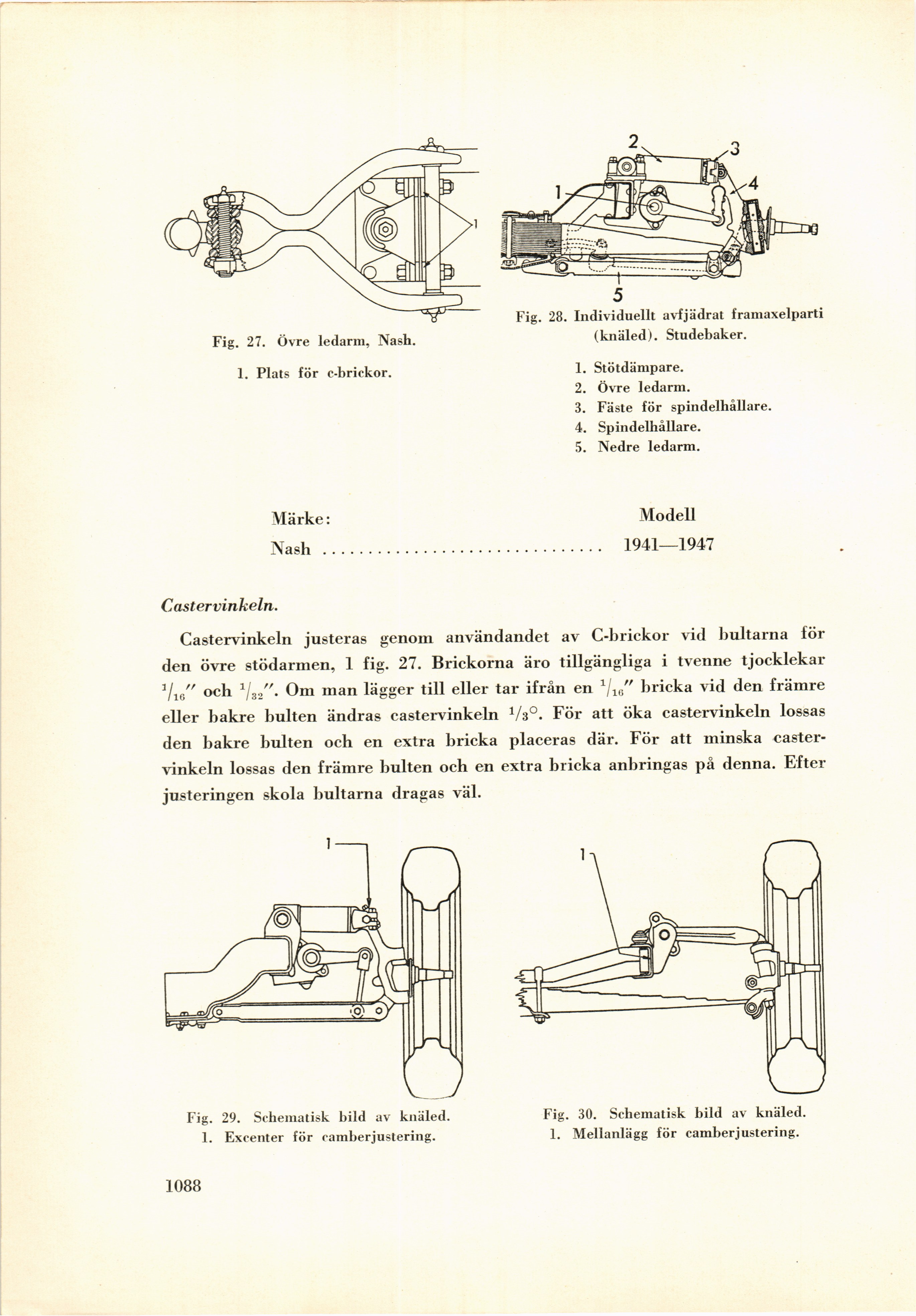

Fig. 27. Övre ledarm, Nash.
1. Plats för c-brickor.
Fig. 28. Individuellt avfjädrat franiaxelparti
(knäled). Studebaker.
1. Stötdämpare.
2. Övre ledarm.
3. Fäste för spindelhållare.
4. Spindelhållare.
5. Nedre ledarm.
Märke: Modell
Nash ............................... 1941—1947
Castervinkeln.
Castervinkeln justeras genom användandet av C-brickor vid bultarna för
den övre stödarmen, 1 fig. 27. Brickorna äro tillgängliga i tvenne tjocklekar
Vig" och 733’". Om man lägger till eller tar ifrån en 1/10// bricka vid den främre
eller bakre bulten ändras castervinkeln V30. För att öka castervinkeln lossas
den bakre bulten och en extra bricka placeras där. För att minska
castervinkeln lossas den främre bulten och en extra bricka anbringas på denna. Efter
justeringen skola bultarna dragas väl.
Fig. 29. Schematisk bild av knäled.
1. Excenter för camberjustering.
Fig. 30. Schematisk bild av knäled.
1. Mellanlägg för camberjustering.
