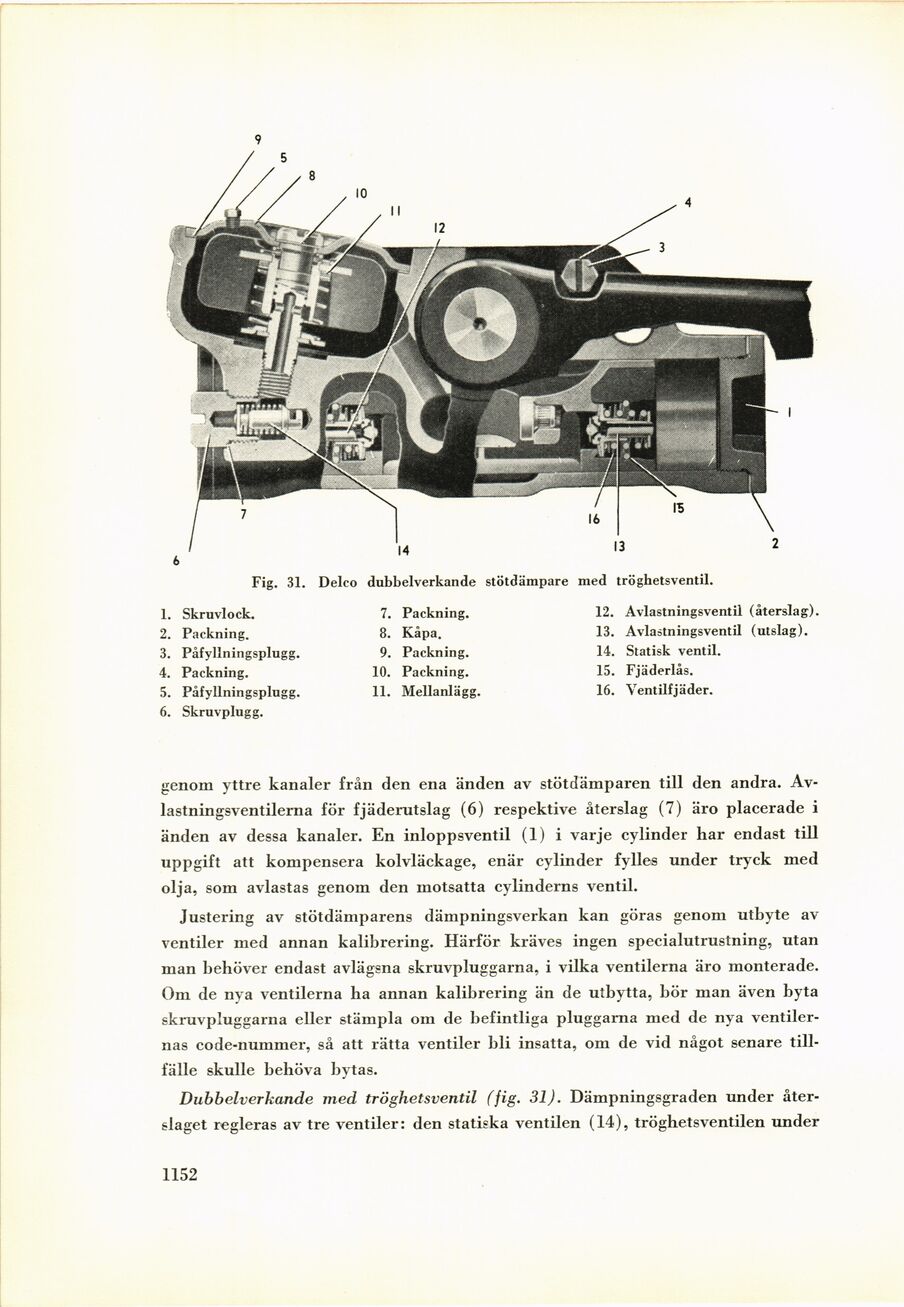

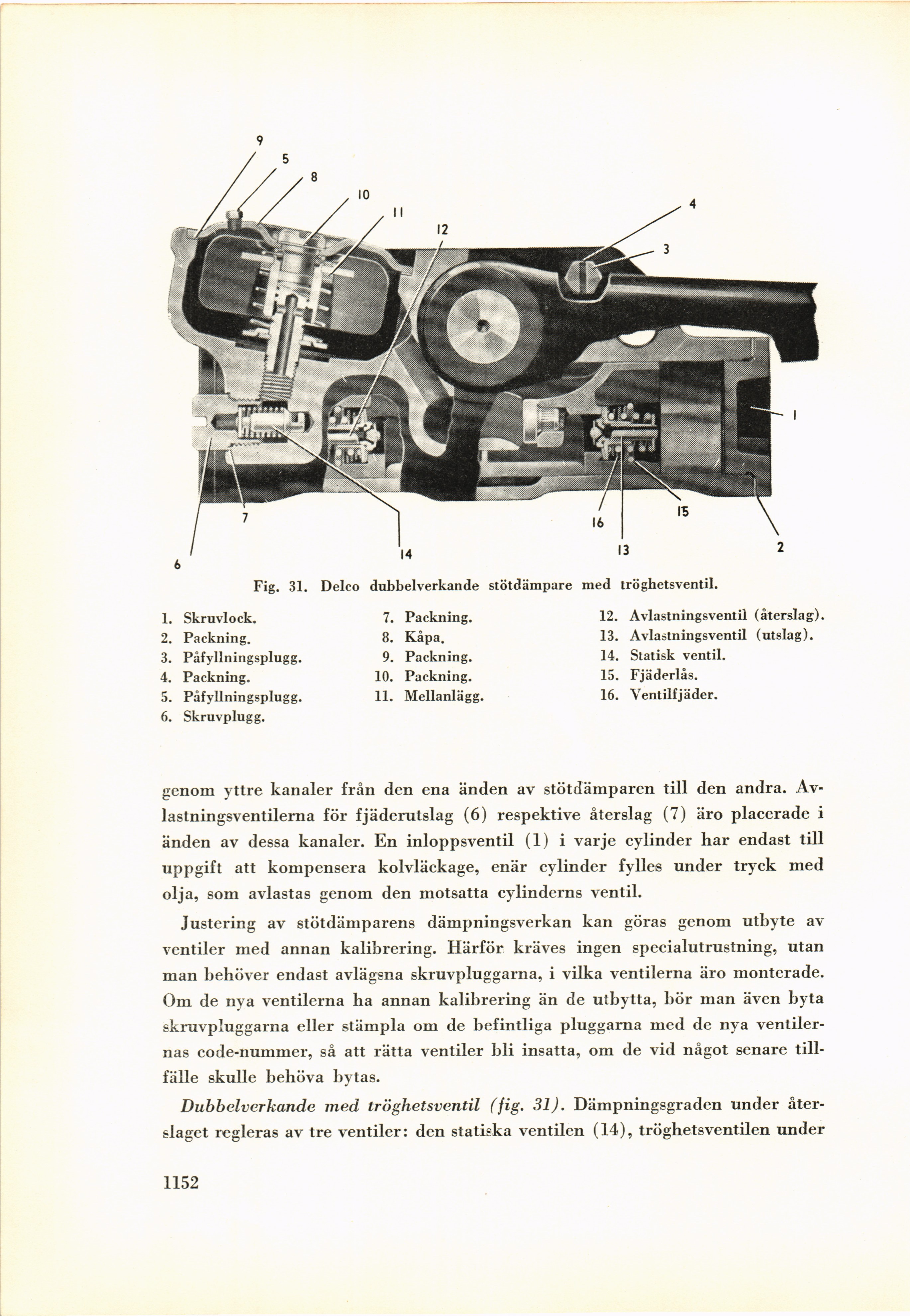

Fig. 31. Delco dubbelverkande stötdämpare med tröghetsventil.
1. Skruvlock.
2. Packning.
3. Påfyllningsplugg.
4. Packning.
5. Påfyllningsplugg.
6. Skruvplugg.
genom yttre kanaler från den ena änden av stötdämparen till den andra.
Avlastningsventilerna för fjäderutslag (6) respektive återslag (7) äro placerade i
änden av dessa kanaler. En inloppsventil (1) i varje cylinder har endast till
uppgift att kompensera kolvläckage, enär cylinder fylles under tryck med
olja, som avlastas genom den motsatta cylinderns ventil.
Justering av stötdämparens dämpningsverkan kan göras genom utbyte av
ventiler med annan kalibrering. Härför kräves ingen specialutrustning, utan
man behöver endast avlägsna skruvpluggarna, i vilka ventilerna äro monterade.
Om de nya ventilerna ha annan kalibrering än de utbytta, bör man även byta
skruvpluggarna eller stämpla om de befintliga pluggarna med de nya
ventilernas code-nummer, så att rätta ventiler bli insatta, om de vid något senare
tillfälle skulle behöva bytas.
Dubbelverkande med tröghetsventil (fig. 31). Dämpningsgraden under
åter-slaget regleras av tre ventiler: den statiska ventilen (14), tröghetsventilen under
1152
7. Packning.
8. Kåpa.
9. Packning.
10. Packning.
11. Mellanlägg.
12. Avlastningsventil (återslag).
13. Avlastningsventil (utslag).
14. Statisk ventil.
15. Fjäderlås.
16. Yentilfjäder.
