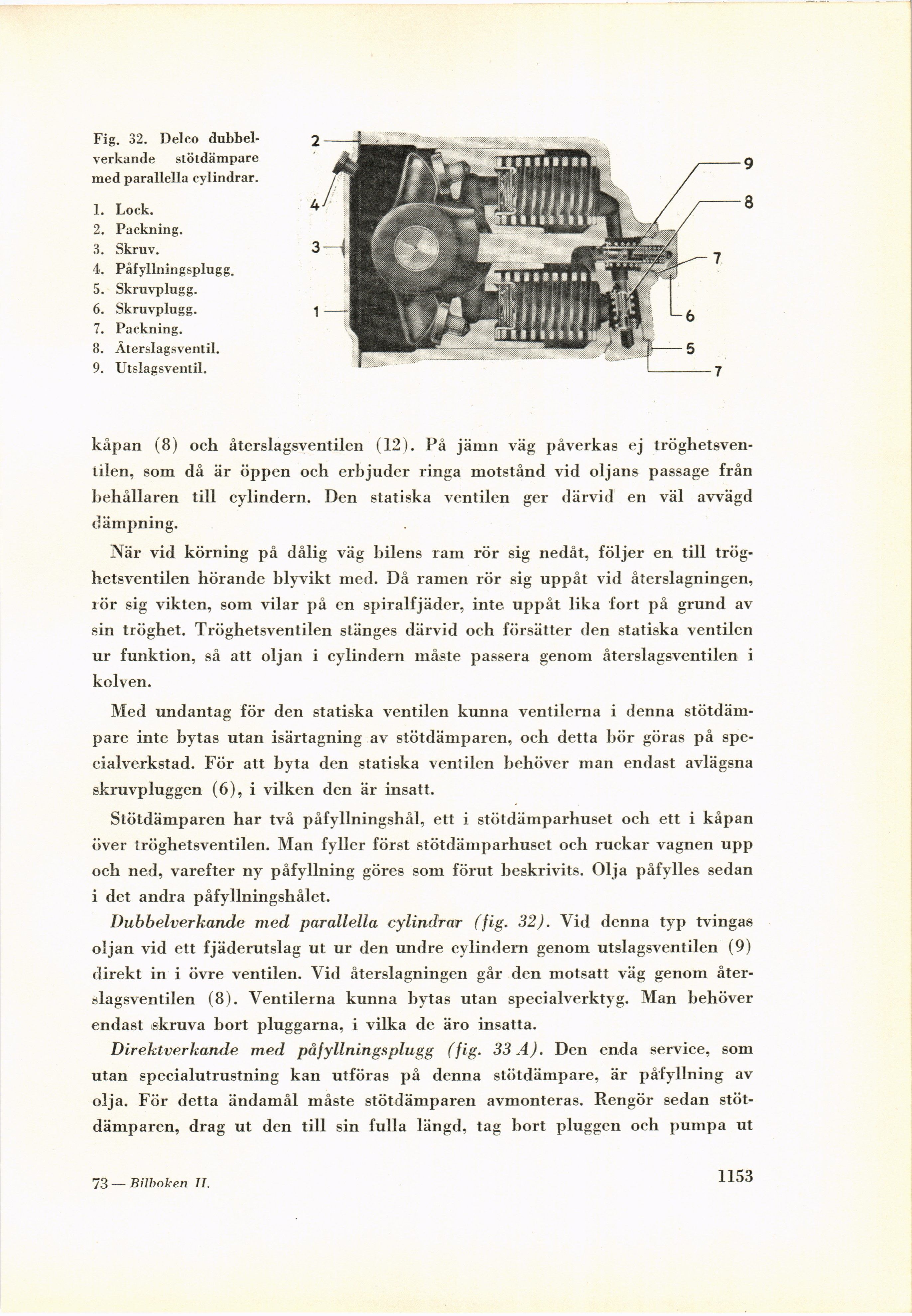

Fig. 32. Delco
dubbelverkande stötdämpare
med parallella cylindrar.
1. Lock.
2. Packning.
3. Skruv.
4. Påfyllningsplugg.
5. Skruvplugg.
6. Skruvplugg.
7. Packning.
8. Återslagsventil.
9. Utslagsventil.
kåpan (8) och återslagsventilen (12). På jämn väg påverkas ej
tröghetsven-iilen, som då är öppen och erbjuder ringa motstånd vid oljans passage från
behållaren till cylindern. Den statiska ventilen ger därvid en väl avvägd
dämpning.
När vid körning på dålig väg bilens ram rör sig nedåt, följer en till
tröghetsventilen hörande blyvikt med. Då ramen rör sig uppåt vid återslagningen,
lör sig vikten, som vilar på en spiralfjäder, inte uppåt lika fort på grund av
sin tröghet. Tröghetsventilen stänges därvid och försätter den statiska ventilen
ur funktion, så att oljan i cylindern måste passera genom återslagsventilen i
kolven.
Med undantag för den statiska ventilen kunna ventilerna i denna
stötdämpare inte bytas utan isärtagning av stötdämparen, och detta bör göras på
specialverkstad. För att byta den statiska ventilen behöver man endast avlägsna
skruvpluggen (6), i vilken den är insatt.
Stötdämparen har två påfyllningshål, ett i stötdämparhuset och ett i kåpan
över tröghetsventilen. Man fyller först stötdämparhuset och ruckar vagnen upp
och ned, varefter ny påfyllning göres som förut beskrivits. Olja påfylles sedan
i det andra påfyllningshålet.
Dubbelverkande med parallella cylindrar (fig. 32). Vid denna typ tvingas
oljan vid ett fjäderutslag ut ur den undre cylindern genom utslagsventilen (9)
direkt in i övre ventilen. Vid återslagningen går den motsatt väg genom
återslagsventilen (8). Ventilerna kunna bytas utan specialverktyg. Man behöver
endast skruva bort pluggarna, i vilka de äro insatta.
Direktverkande med påfyllnings plugg (fig. 33 A). Den enda service, som
utan specialutrustning kan utföras på denna stötdämpare, är påfyllning av
olja. För detta ändamål måste stötdämparen avmonteras. Rengör sedan
stötdämparen, drag ut den till sin fulla längd, tag bort pluggen och pumpa ut
73 — Bilboken II.
1153
