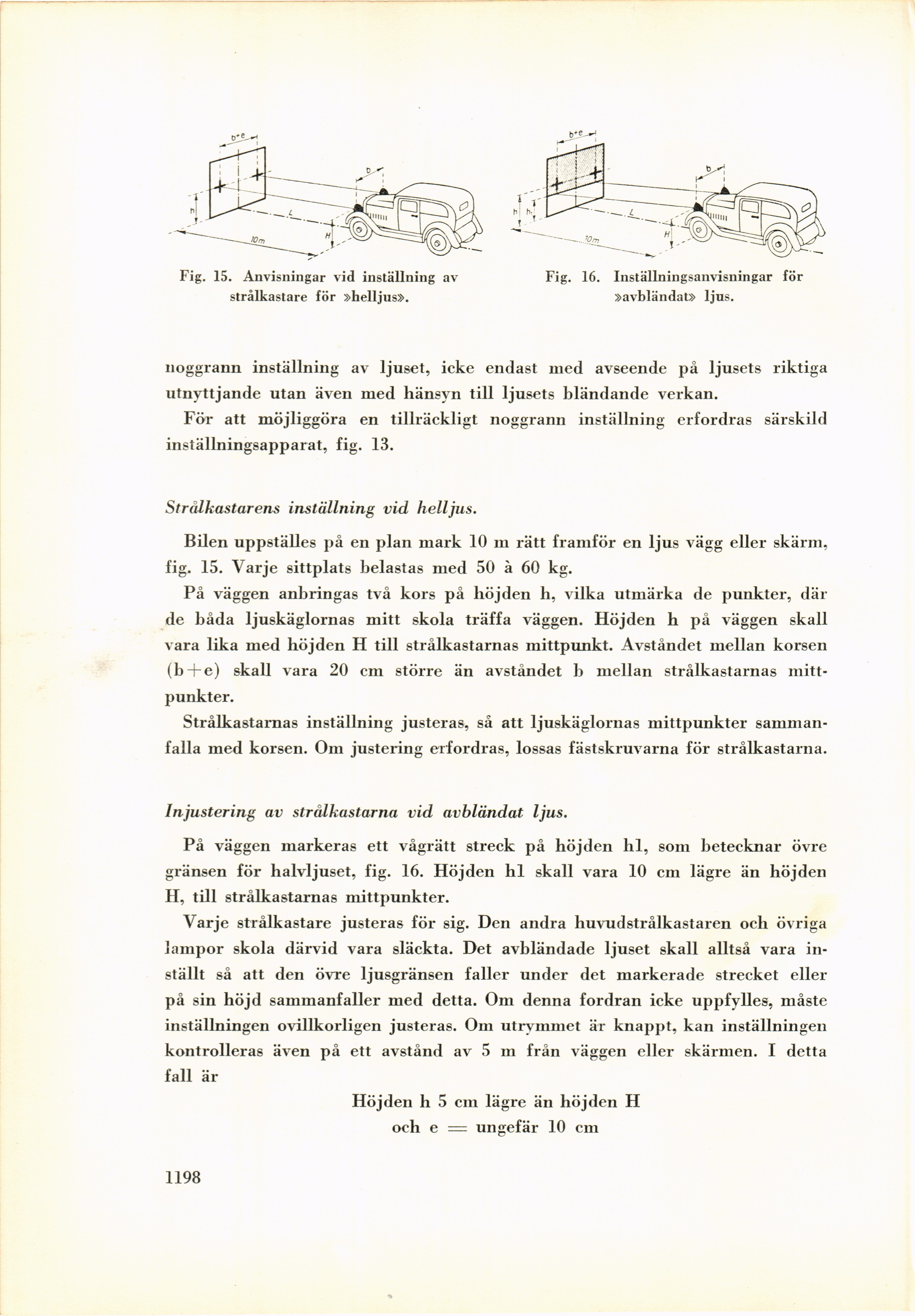

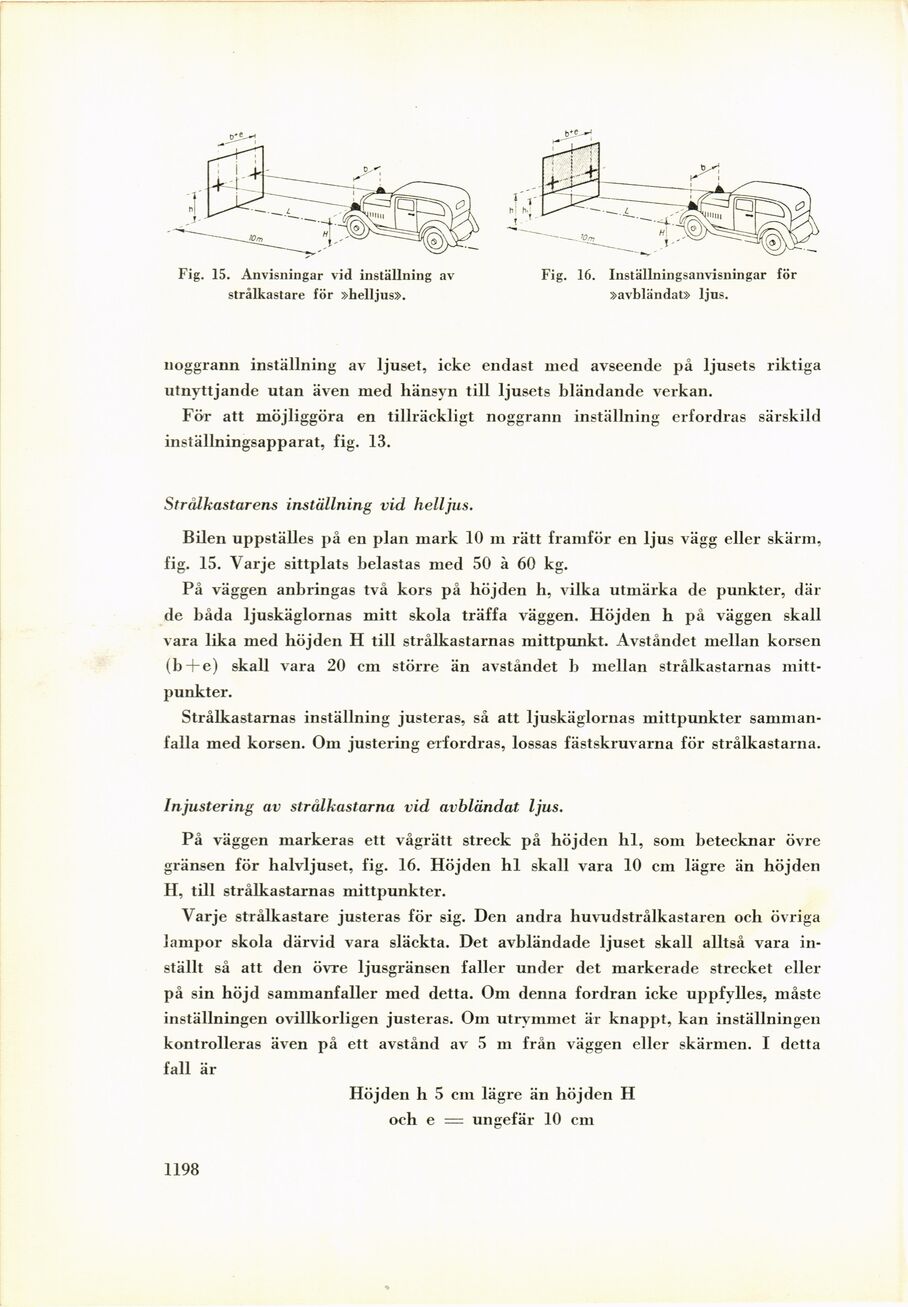

Fig. 15. Anvisningar vid inställning av
strålkastare för »helljus».
Fig. 16. Inställningsanvisningar för
»avbländat» ljus.
noggrann inställning av ljuset, icke endast med avseende på ljusets riktiga
utnyttjande utan även med hänsyn till ljusets bländande verkan.
För att möjliggöra en tillräckligt noggrann inställning erfordras särskild
inställningsapparat, fig. 13.
Strålkastarens inställning vid helljus.
Bilen uppställes på en plan mark 10 m rätt framför en ljus vägg eller skärm,
fig. 15. Varje sittplats belastas med 50 à 60 kg.
På väggen anbringas två kors på höjden h, vilka utmärka de punkter, där
de båda ljuskäglornas mitt skola träffa väggen. Höjden h på väggen skall
vara lika med höjden H till strålkastarnas mittpunkt. Avståndet mellan korsen
(b+e) skall vara 20 cm större än avståndet b mellan strålkastarnas
mittpunkter.
Strålkastarnas inställning justeras, så att ljuskäglornas mittpunkter
sammanfalla med korsen. Om justering erfordras, lossas fästskruvarna för strålkastarna.
Injustering av strålkastarna vid avbländat ljus.
På väggen markeras ett vågrätt streck på höjden hl, som betecknar övre
gränsen för halvljuset, fig. 16. Höjden hl skall vara 10 cm lägre än höjden
H, till strålkastarnas mittpunkter.
Varje strålkastare justeras för sig. Den andra huvudstrålkastaren och övriga
lampor skola därvid vara släckta. Det avbländade ljuset skall alltså vara
inställt så att den övre ljusgränsen faller under det markerade strecket eller
på sin höjd sammanfaller med detta. Om denna fordran icke uppfylles, måste
inställningen ovillkorligen justeras. Om utrymmet är knappt, kan inställningen
kontrolleras även på ett avstånd av 5 m från väggen eller skärmen. I detta
fall är
Höjden h 5 cm lägre än höjden H
och e = ungefär 10 cm
1198
