SVA

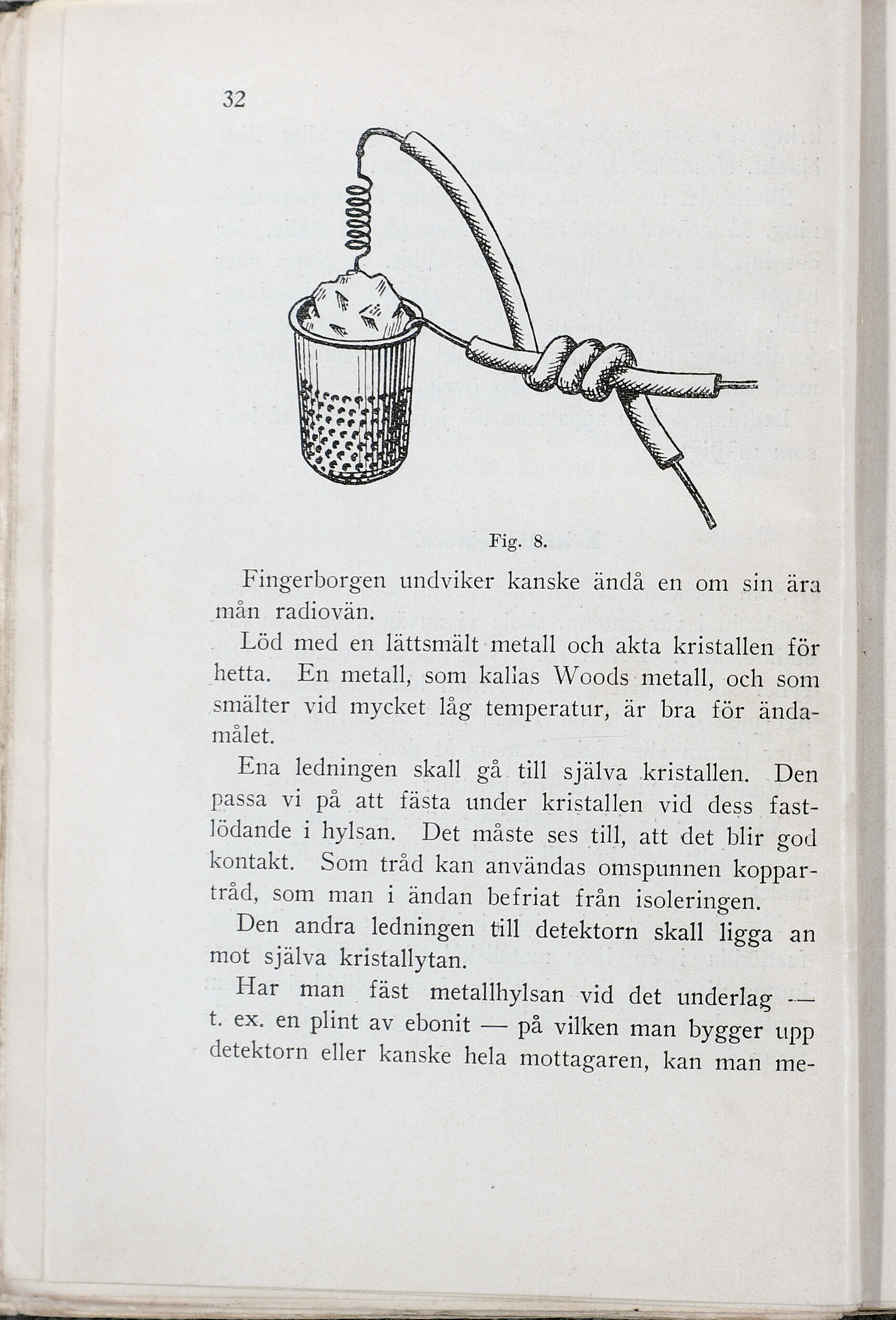

Fig. 8.
Fingerborgen undviker kanske ändå en om sin ära
mån radiovän.
Löd med en lättsmält metall och akta kristallen för
hetta. En metall, som kalias Woods metall, och som
smälter vid mycket låg temperatur, är bra för ända-
målet.
Ena ledningen skall gå till själva kristallen. Den
passa vi på att fästa under kristallen vid dess fast-
lödande i hylsan. Det måste ses till, att det blir god
kontakt. Som tråd kan användas omspunnen koppar-
tråd, som man i ändan befriat från isoleringen.
Den andra ledningen till detektorn skall ligga an
mot själva kristallytan.
Har man fäst metallhylsan vid det underlag -—
t.ex. en plint av ebonit — på vilken man bygger upp
detektorn eller kanske hela mottagaren, kan man me-
