IV REE
ARR
KSR
NR ES
Se AE Teg AN FET Se
RE RR
55
med kontakter, som Aro ordnade i cirkel, och mot
vilka ’en vridbar kontakt ligger an.

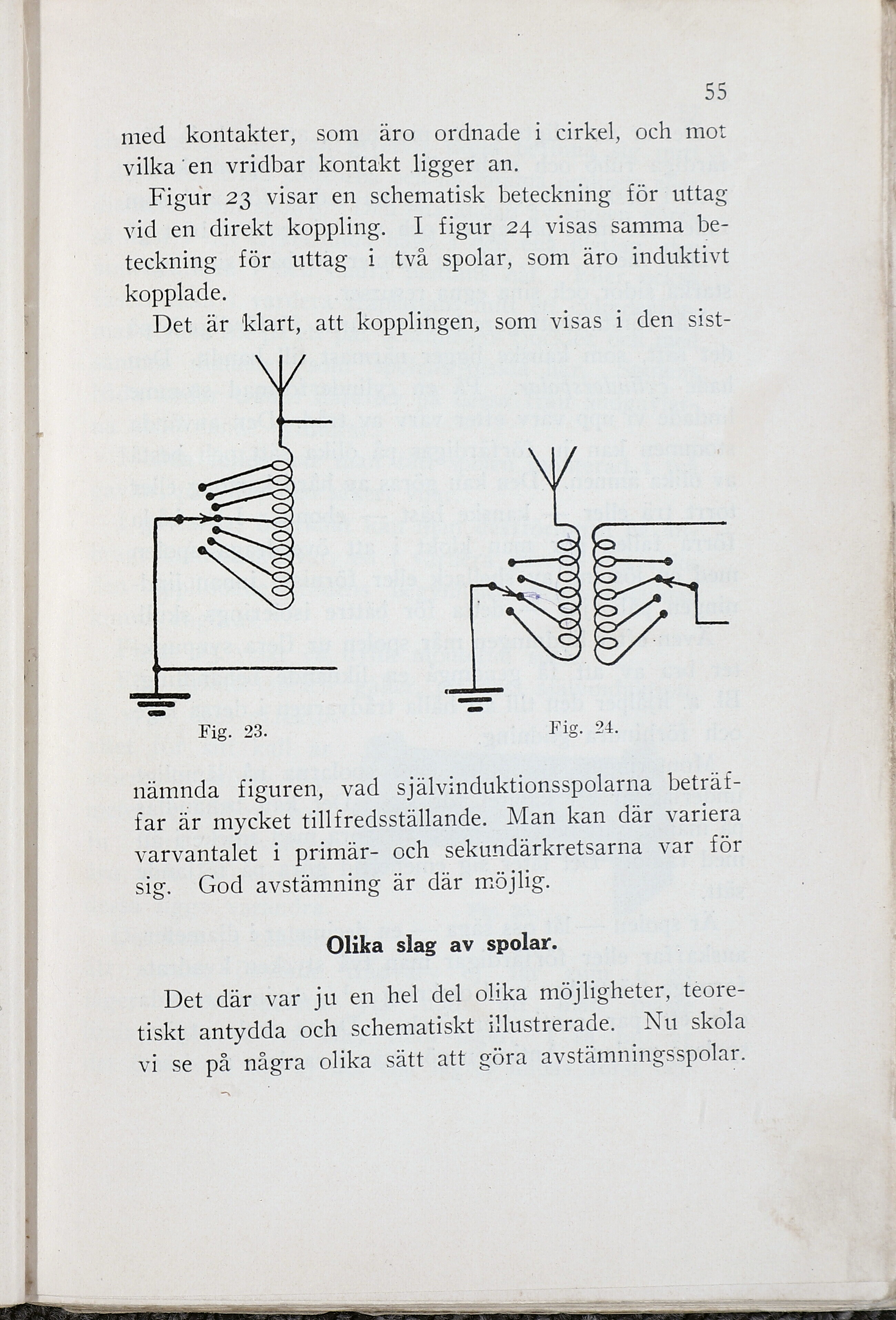

Figur 23 visar en schematisk beteckning för uttag
vid en direkt koppling. I figur 24 visas samma be-
teckning för uttag i två spolar, som äro induktivt
kopplade.
Det är klart, att kopplingen, som visas i den sist-
[iormesatsano (Cem,
END em
= em
Fig. 23. ING, 2
nämnda figuren, vad självinduktionsspolarna beträf-
far är mycket tillfredsställande. Man kan där variera
varvantalet i primär- och sekundärkretsarna var för
sig. God avstämning är där möjlig.
Olika slag av spolar.
Det där var ju en hel del olika möjligheter, teore-
tiskt antydda och schematiskt illustrerade. Nu skola
vi se på några olika sätt att göra avstämningsspolar.
-—
SV sö när
