cirkelrunda hål, som givetvis skola befinna sig mitt
i de kvadratiska plattorna och ha samma omkrets eller
diameter som spolen. Den ena ändan av spolen göres
så fast i det cirkelrunda hålet i den ena plattan, den
andra findan 1 dentanda plattans hal Bilen ocks.
fäster man i vardera träplattans mitt ett cylinder for-
mat stycke trä på ett par centimeters tjocklek och med
samma diameter som spolens insida har. Spolens
båda ändar trädas därefter på dessa från ändgavlar-
na utskjutande cylindrar.
I båda fallen har man fått spolen monterad i två
gavlar, på vilka den säkert vilar.
I gavlarnas överkant kan man dessförinnan ha an-
bragt kontaktskruvar, en i vardera gaveln, vid vilka
den upplindade trådens begynnelse- och slutsladdar
kunna angöras.

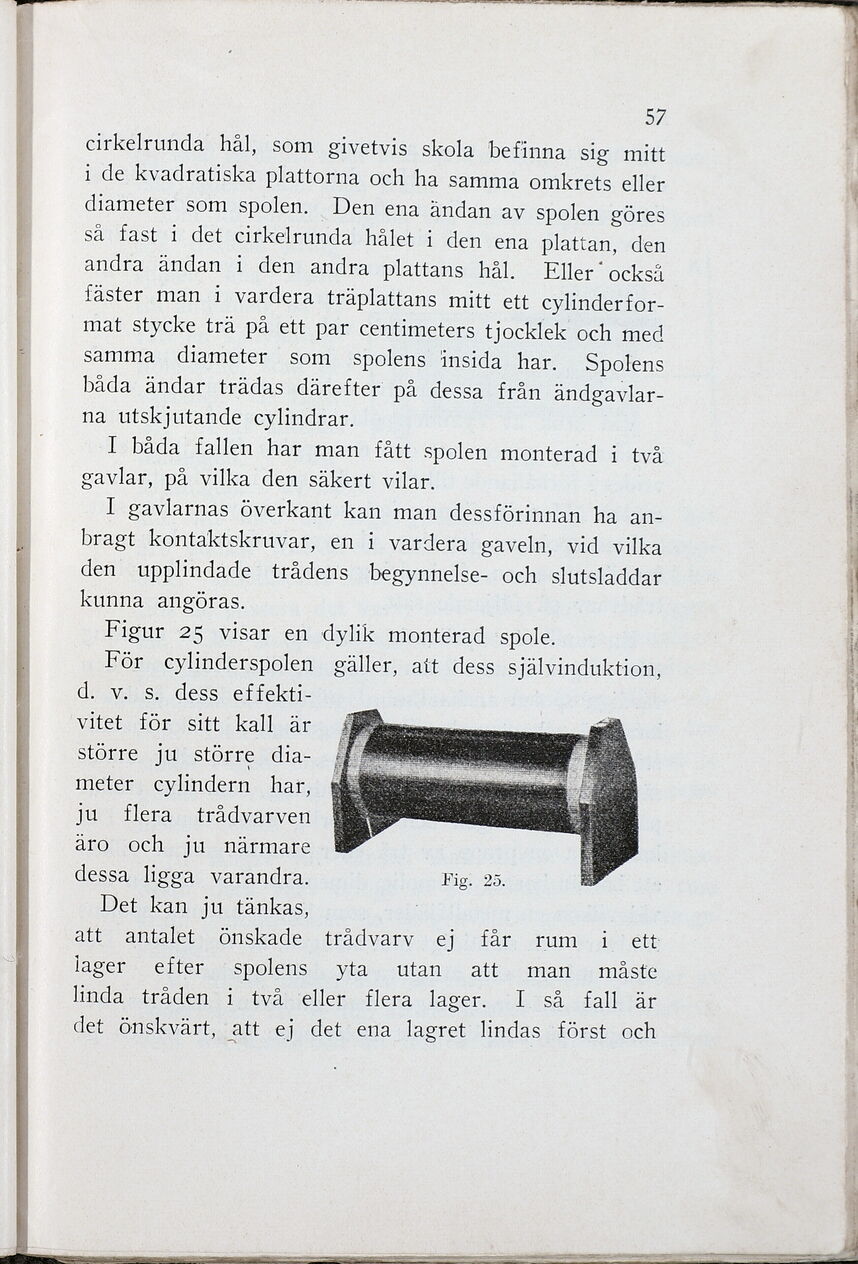

Figur 25 visar en dylik monterad spole.
För cylinderspolen gäller, att dess självinduktion,
d Vis) dess ettekti-
vitet ön Sitt kall ar
Större ju större dia-
meter. cylindern. har
JU Henan trå dvanven
ATOL ock ju narmante
dessa ligga varandra.
Denikan. ju tänkas,
TE analen önskade: träcvatv ej fån tum iv ctt
lagen efter: ispolens . yta utan. . att. man måste
linda träden 1 två jellet flera lager. I så fall är
det önskvärt, att ej det ena lagret lindas först och
FETT Se
