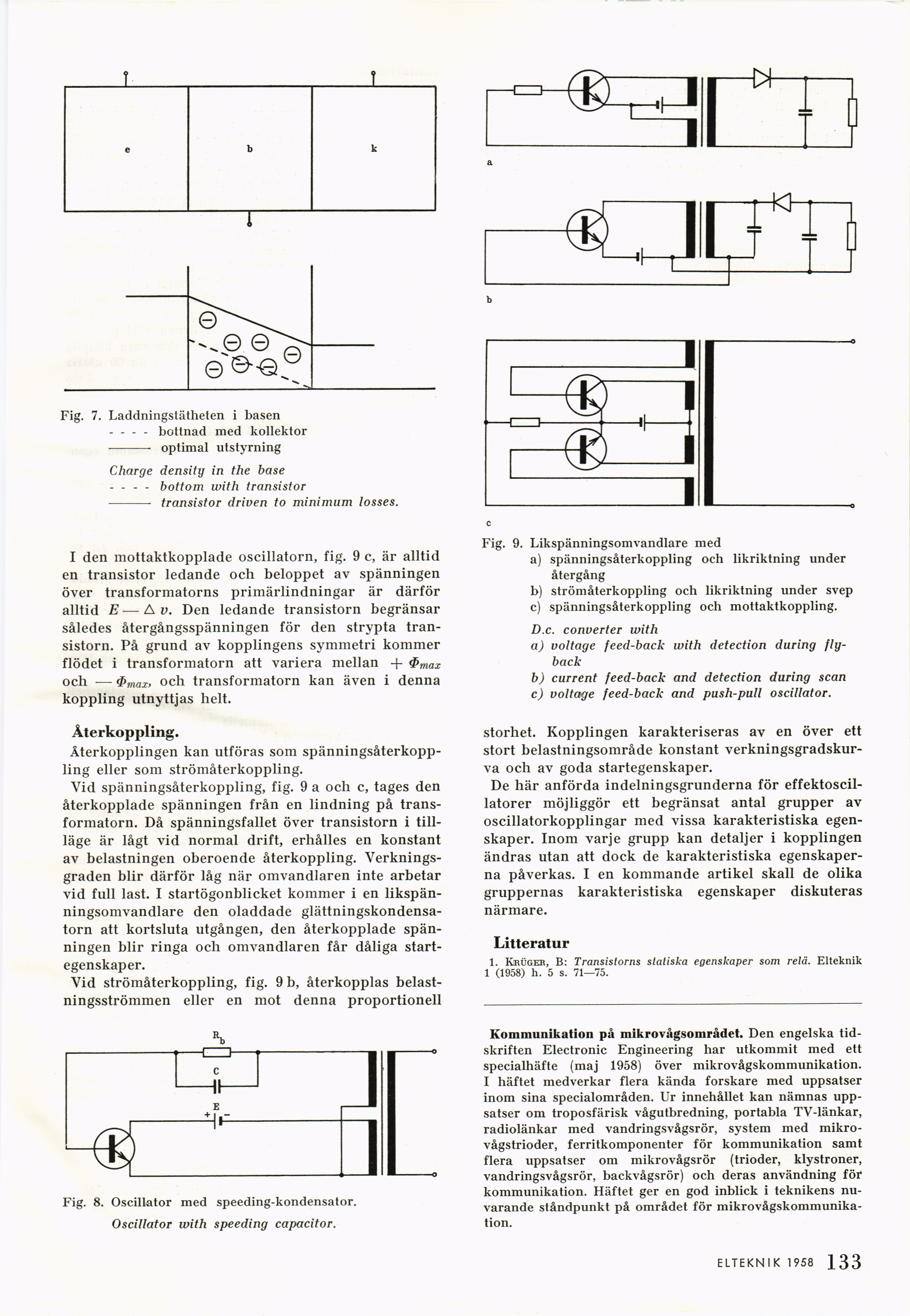

Fig. 7. Laddningstätheten i basen

- - - - bottnad med kollektor
– optimal utstyrning

Charge density in the base

- - - - bottom with transistor

- transistor driven to minimum losses.

I den mottaktkopplade oscillatorn, fig. 9 c, är alltid
en transistor ledande och beloppet av spänningen
över transformatorns primärlindningar är därför
alltid E—Av. Den ledande transistorn begränsar
således återgångsspänningen för den strypta
transistorn. På grund av kopplingens symmetri kommer
flödet i transformatorn att variera mellan -j- ‡max
och — ømax» och transformatorn kan även i denna
koppling utnyttjas helt.

Återkoppling.

Återkopplingen kan utföras som
spänningsåterkoppling eller som strömåterkoppling.

Vid spänningsåterkoppling, fig. 9 a och c, tages den
återkopplade spänningen från en lindning på
transformatorn. Då spänningsfallet över transistorn i
tillläge är lågt vid normal drift, erhålles en konstant
av belastningen oberoende återkoppling.
Verkningsgraden blir därför låg när omvandlaren inte arbetar
vid full last. I startögonblicket kommer i en
likspänningsomvandlare den oladdade
glättningskondensa-torn att kortsluta utgången, den återkopplade
spänningen blir ringa och omvandlaren får dåliga
startegenskaper.

Vid strömåterkoppling, fig. 9 b, återkopplas
belastningsströmmen eller en mot denna proportionell

Fig. 8. Oscillator med speeding-kondensator.
Oscillator with speeding capacitor.

Fig. 9. Likspänningsomvandlare med

a) spänningsåterkoppling och likriktning under
återgång

b) strömåterkoppling och likriktning under svep

c) spänningsåterkoppling och mottaktkoppling.

D.c. converter with

a) voltage feed-back with detection during
flyback

b) current feed-back and detection during scan

c) voltage feed-back and push-pull oscillator.

storhet. Kopplingen karakteriseras av en över ett
stort belastningsområde konstant
verkningsgradskurva och av goda startegenskaper.

De här anförda indelningsgrunderna för
effektoscillatorer möjliggör ett begränsat antal grupper av
oscillatorkopplingar med vissa karakteristiska
egenskaper. Inom varje grupp kan detaljer i kopplingen
ändras utan att dock de karakteristiska
egenskaperna påverkas. I en kommande artikel skall de olika
gruppernas karakteristiska egenskaper diskuteras
närmare.

Litteratur

1. Krüger, B: Transistorns statiska egenskaper som relä. Elteknik
1 (1958) h. 5 s. 71—75.

Kommunikation på mikrovågsområdet. Den engelska
tidskriften Electronic Engineering har utkommit med ett
specialhäfte (maj 1958) över mikrovågskommunikation.
I häftet medverkar flera kända forskare med uppsatser
inom sina specialområden. Ur innehållet kan nämnas
uppsatser om troposfärisk vågutbredning, portabla TV-länkar,
radiolänkar med vandringsvågsrör, system med
mikro-vågstrioder, ferritkomponenter för kommunikation samt
flera uppsatser om mikrovågsrör (trioder, klystroner,
vandringsvågsrör, backvågsrör) och deras användning för
kommunikation. Häftet ger en god inblick i teknikens
nuvarande ståndpunkt på området för
mikrovågskommunikation.
