(Af driftsbestyrer Ths. Norberg-Schulz.)
No. I ELEKTROTEKNISK TIDSSKRIFT.
Dampkraft og* vandkraft for drift af
elektricitetsværker.
Disse sikringer er i lighed med strømbryderne kon
struerede efter rørsystemet, d. v. s. selve smeltetraaden
ligger i et rør af uforbrændeligt materiale, atter inde
sluttet i et glasrør med fornødne kontaktstykker i hver
ende. Naar smeltestykket brænder af, blæses lysbuen
ud gjennem røret og slukker momentant; for at lette
luftstrømmen gjennem røret, monteres dette næsten
vertikalt. Da glasrøret i regelen ikke ødelægges, kan
smeltepatronen paany gjøres brugfærdig, kun ved ind
sætning af ny smeltetraad.
For større elektricitetsværker — der fordeler
elektrisk energi til salg — vil strømproduktionen i
almindelighed blive meget uregelmæssig.
For belysning vil forbruget variere med aars- og
dagstiderne, og for smaaindustri m. v. vil der ihvert
fald paa bestemte tider af døgnet blive større variationer
af en vis regelmæssighed i forbruget.
For Fritzøe værks eget forbrug er der i apparat
rummets kjælder, hvorigjennem ogsaa de underjordiske
kabler føres ud, opsat foreløbig to transformatorer paa
tilsammen 50 kw, med fornøden adgang til udvidelse.
Den for produktionen af den elektriske energi
nødvendige drivkraft vil saaledes i almindelighed blive
gjenstand for en meget varierende udnyttelse. For
belysning vil drivkraften være lidet belastet den hele
sommer og den væsentligste del af døgnet ogsaa om
vinteren. Da belastningen regelmæssig varierer, vil
maskinernes belastning ogsaa variere og maskinernes
hensigtsmæssigste antal og drivkraftens hensigtsmæs
sigste art vil i første række afhænge af strømforbruget
og dets variationer.
For den lavspændte strøm er anbragt en egen apparat
tavle med hovedstrømbrydere og sikringer for hver ud
gaaende hovedledning. Foreløbig benytter Fritzøe værk
foruden belysningen kun to motorer, den ene paa
20 hk. for det mekaniske værksted, den anden paa
60 hk. for en del af træsliberiet; den sidstnævnte
motor er indrettet for høispændt strøm, 2000 volt, og
faar sin strøm direkte fra centralstationen gjennem en
underjordisk kabel. Desuden er der lagt en særskilt
høispændingskabel til kammerherre Treschows eiendom,
det prægtige «Fritzøehus».
Spørgsmaalet om, hvilken drivkraft er billigst:
damp, vand eller begge i förening, kan i de fleste
tilfælde ikke med sikkerhed besvares uden et nøie
kjendskab til forbrugets størrelse og fordeling udover
aaret.
Til Larviks by fører tre hovedkabler, hvoraf de
to fører den fornødne strøm til hovedbyen og Thor
strand, den tredie til bydelen Langestrand. Til om
sætning af den høispændte strøm til den fastsatte
forbrugsspænding, 3 X 120 volt, er der i gaden opsat
9 transformatorer af forskjellig størrelse, fra 7 1/% til
70 kilowatt; desuden benyttes for alle større motorer
særskilte transformatorer, anbragte i egne hertil ind
rettede rum. (Forts.)
Ved planlæggelsen af udvidelserne ved Kristiania
Elektricitetsværk har man udført endel undersøgelser
af denne art, hvis resultater muligvis tør paaregnes at
have en mere almindelig interesse.
I fig. i er optegnet strømforbrugskurven for den
dag, forbruget naaede sit aarlige maximum i aaret
1899. £>a drivkraften maa være tilstrækkelig for dette
maximum, repræsenterer denne kurves øverste spids
(der naaedes kl. 6 aften) den maximale drivkraft, som
værket i 1899 krævede for at kunne holde driften
uforstyrret i gang. Dette maximum er kaldt 100 pct.
Klokkeslettene er ikke angivet i kurven, der begynder

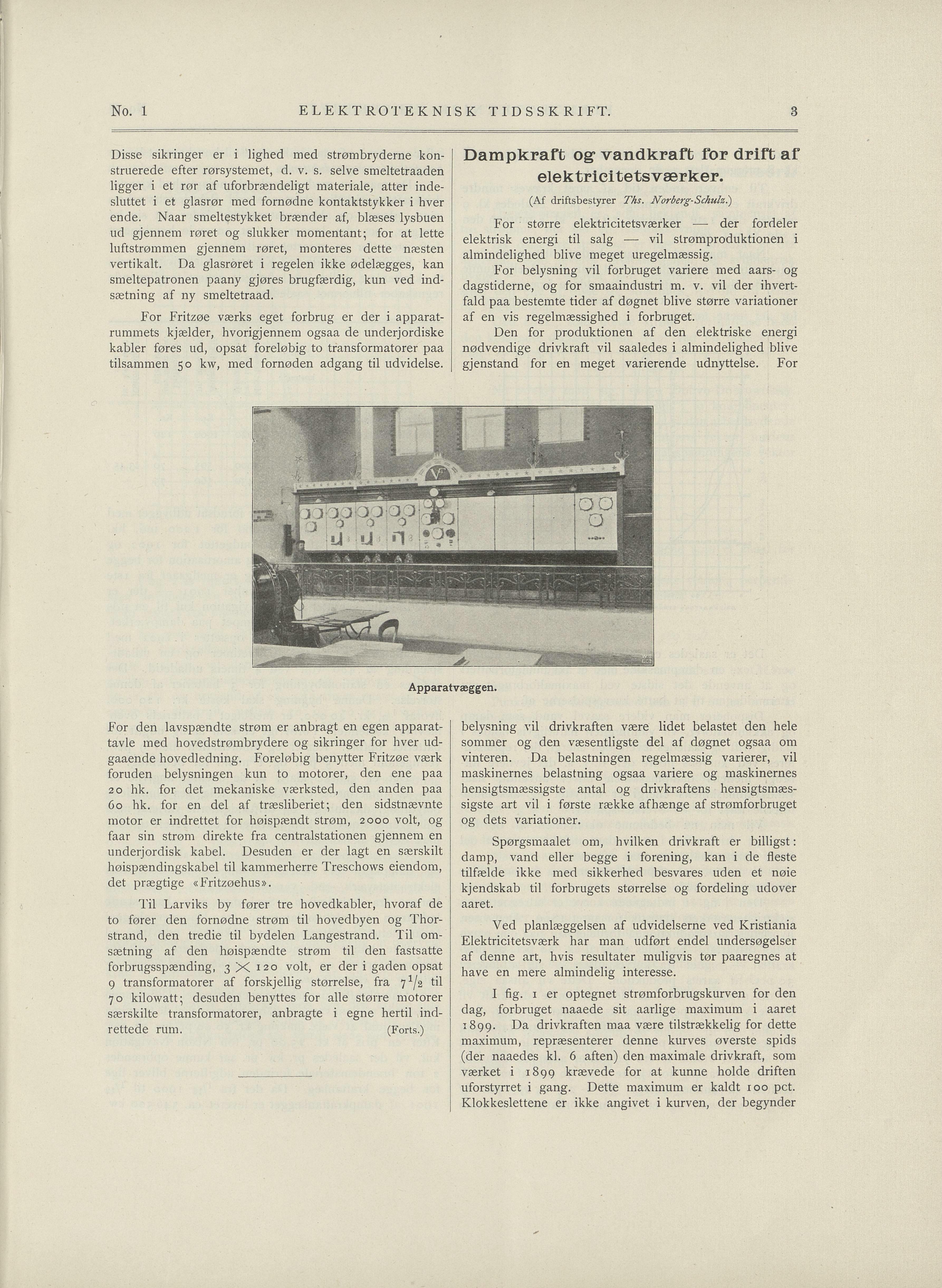

Apparatvæggen.
3
