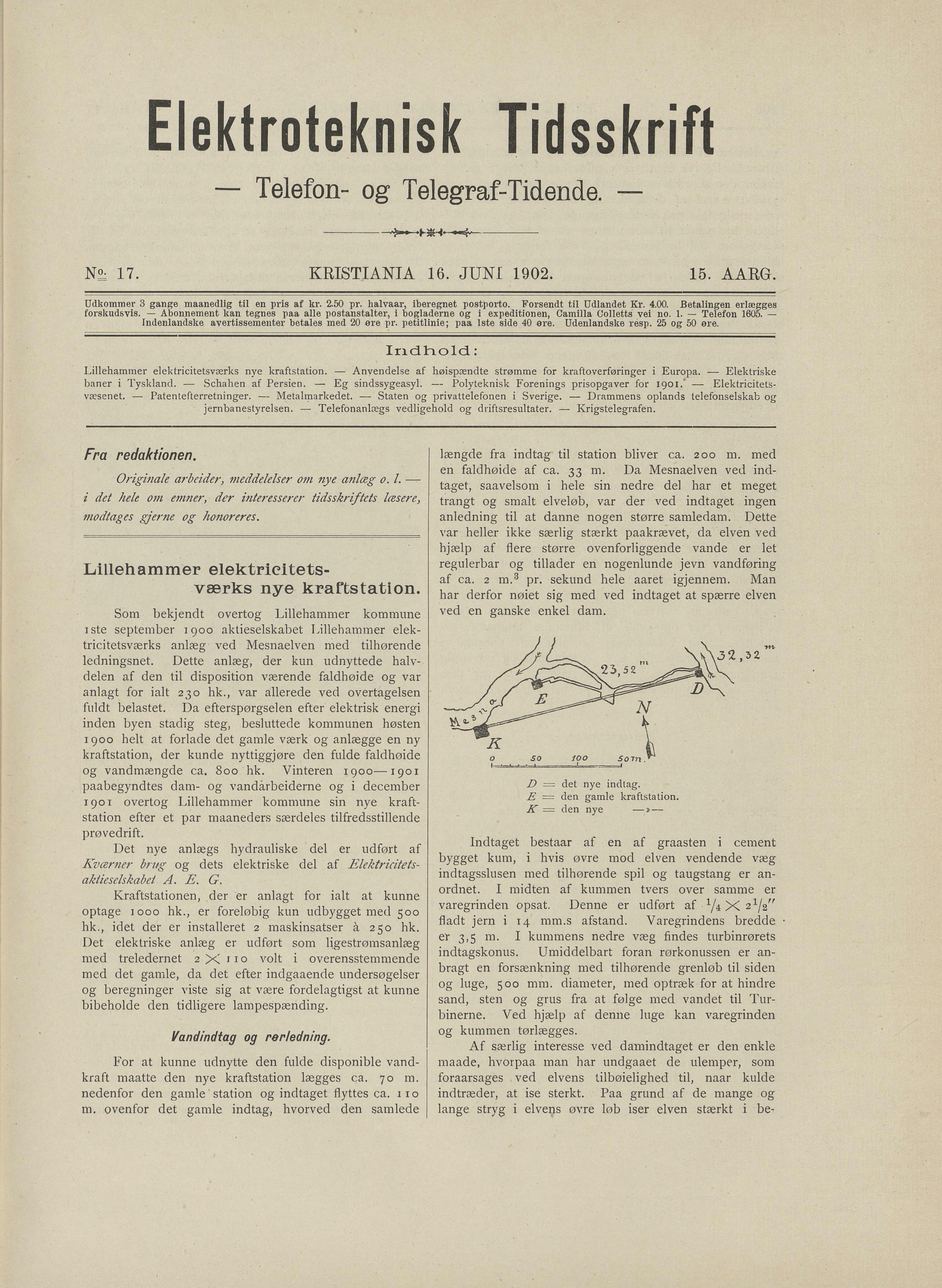

Elektroteknisk Tidsskrift
— Telefon- og Telegraf-Tidende.
—’fo— -K8H-
KRISTIANIA 16. JUNI 1902.
N2: 17. 15. AARG.
Udkommer 3 gange maanedlig til en pris af kr. 2.50 pr. halvaar, iberegnet postporto. Forsendt til Ddlandet Kr. 4.00. Betalingen erlægges
forskudsyis. — Abonnement kan tegnes paa alle postanstalter, i bogladerne og i expeditionen, Camilla Colletts vei no. 1. — Telefon 1605. —
Indenlandske avertissementer betales med 20 ore pr. petitlinie; paa Iste side 40 ore. Udenlandske resp. 25 og 50 ore.
IncHnold.:
Lillehammer elektricitetsværks nye kraftstation. — Anvendelse af høispændte strømme for kraftoverføringer i Europa. — Elektriske
baner i Tyskland. — Schahen af Persien. — Eg sindssygeasyl. — Polyteknisk Förenings prisopgaver for 1901. — Elektricitets
væsenet. — Patentefterretninger. — Metalmarkedet. — Staten og privattelefonen i Sverige. — Drammens oplands telefonselskab og
jernbanestyrelsen. — Telefonanlægs vedligehold og driftsresultater. —- Krigstelegrafen.
Fra redaktionen. længde fra indtag til station bliver ca. 200 m. med
en faldhøide af ca. 33 m. Da Mesnaelven ved ind
taget, saavelsom i hele sin nedre del har et meget
trangt og smalt elveløb, var der ved indtaget ingen
anledning til at danne nogen større samledam. Dette
var heller ikke særlig stærkt paakrævet, da elven ved
hjælp af flere større ovenforliggende vande er let
regulerbar og tillader en nogenlunde jevn vandføring
af ca. 2 m. 3 pr. sekund hele aaret igjennem. Man
har derfor nøiet sig med ved indtaget at spærre elven
ved en ganske enkel dam.
Originale arbeider, meddeleIser om nye anlæg o.l. —
i det hele om emner, der interesserer tidsskriftets læsere,
modtages gjerne og honoreres.
Lillehammer elektrlcltets-
værks nye kraftstation.
Som bekjendt overtog Lillehammer kommune
iste september 1900 aktieselskahet Lillehammer elek
tricitetsværks anlæg ved Mesnaelven med tilhørende
ledningsnet. Dette anlæg, der kun udnyttede halv
delen af den til disposition værende faldhøide og var
anlagt for ialt 230 hk., var allerede ved overtagelsen
fuldt belastet. Da efterspørgselen efter elektrisk energi
inden byen stadig steg, besluttede kommunen høsten
1900 helt at forlade det gamle værk og anlægge en ny
kraftstation, der kunde nyttiggjøre den fulde faldhøide
og vandmængde ca. 800 hk. Vinteren 1900—1901
paabegyndtes dam- og vandårbeiderne og i december
1901 overtog Lillehammer kommune sin nye kraft
station efter et par maaneders særdeles tilfredsstillende
prøvedrift.
m
,52
Indtaget bestaar af en af graasten i cement
bygget kum, i hvis øvre mod elven vendende væg
indtagsslusen med tilhørende spil og taugstang er an
ordnet. I midten af kummen tvers over samme er
varegrinden opsat. Denne er udført af Y4X2 1/2"
fladt jern i 14 ram.s afstand. Varegrindens bredde
er 3,5 m. I kummens nedre væg findes turbinrørets
indtagskonus. Umiddelbart foran rørkonussen er an
bragt en forsænkning med tilhørende grenløb til siden
og luge, 500 mm. diameter, med optræk for at hindre
sand, sten og grus fra at følge med vandet til Tur
binerne. Ved hjælp af denne luge kan varegrinden
og kummen tørlægges.
Det nye anlægs hydrauliske del er udført af
Kværner brng og dets elektriske del af Elektricitets
aktieselskahet A. E. G.
Kraftstalionen, der er anlagt for ialt at kunne
optage 1000 hk., er foreløbig kun udbygget med 500
hk,, idet der er installeret 2 maskinsatser å 250 hk.
Det elektriske anlæg er udført som ligestrømsanlæg
med treledernet 2 X 11 o volt i overensstemmende
med det gamle, da det efter indgaaende undersøgelser
og beregninger viste sig at være fordelagtigst at kunne
bibeholde den tidligere lampespænding.
Vandindtag og rerledning.
Af særlig interesse ved damindtaget er den enkle
maade, hvorpaa man har undgaaet de ulemper, som
foraarsages ved elvens tilbøielighed til, naar kulde
indtræder, at ise sterkt. Paa grund af de mange og
lange stryg i elvens øvre løb iser elven stærkt i be-
For at kunne udnytte den fulde disponible vand
kraft maatte den nye kraftstation lægges ca. 70 ra.
nedenfor den gamle station og indtaget flyttes ca. 110
m. ovenfor det gamle indtag, hvorved den samlede
D — det nye indtag.
E = den gamle kraftstation.
K = den nye — t> —
0 so 100 Som T
1 riafarfafadb A—aar=a i
