No. 17
ELEKTROTEKNISK TIDSSKRIFT.

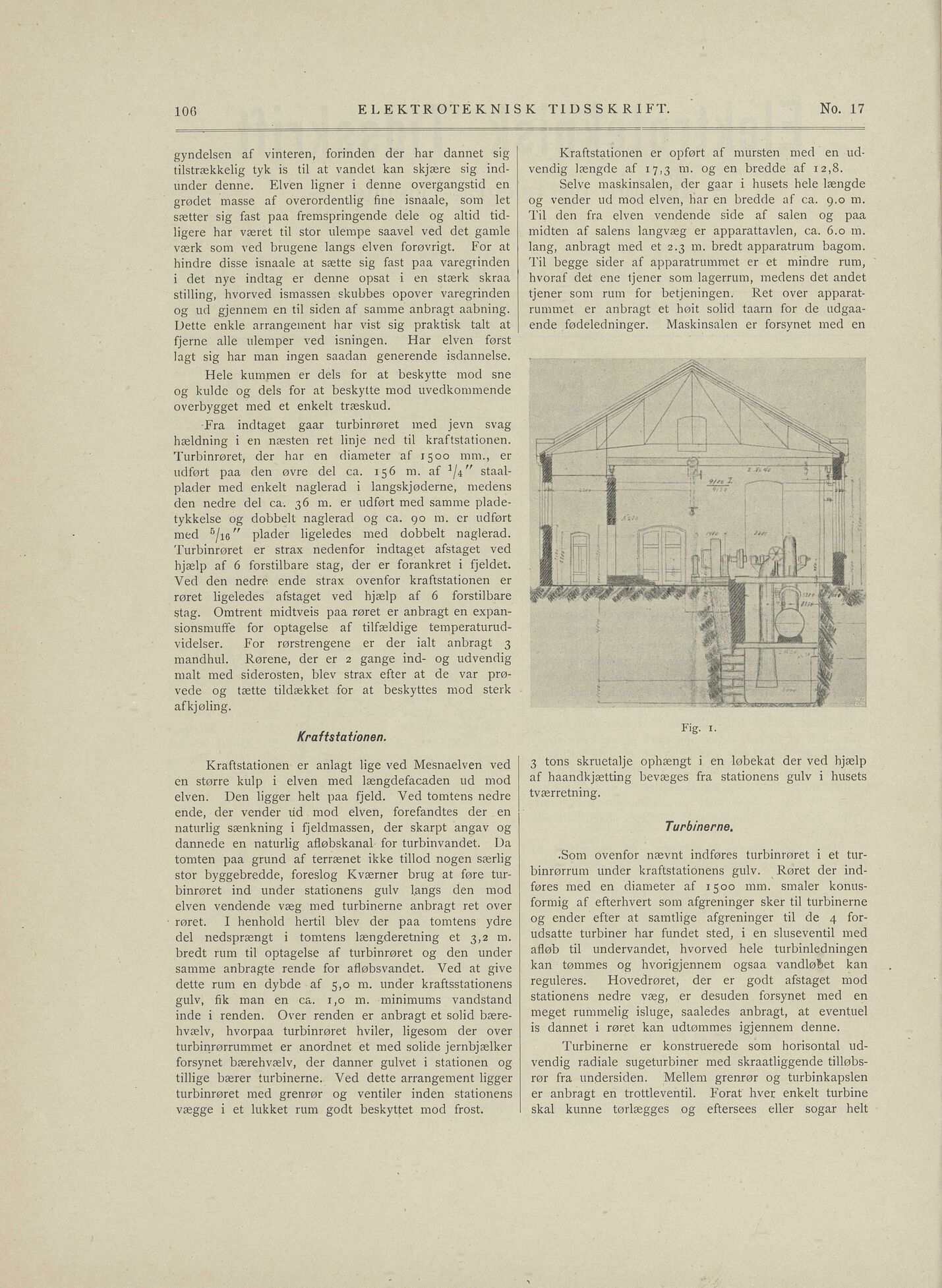

Kraftstationen er opført af mursten med en ud
vendig længde af 17,3 m. og en bredde af 12,8.
gyndelsen af vinteren, forinden der har dannet sig
tilstrækkelig tyk is til at vandel kan skjære sig ind
under denne. Elven ligner i denne overgangstid en
grødet masse af overordentlig fine isnaale, som let
sætter sig fast paa fremspringende dele og altid tid
ligere har været til stor ulempe saavel ved det gamle
værk som ved brugene langs elven forøvrigt. For at
hindre disse isnaale at sætte sig fast paa varegrinden
i det nye indtag er denne opsat i en stærk skraa
stilling, hvorved ismassen skubbes opover varegrinden
og ud gjennem en til siden af samme anbragt aabning.
Dette enkle arrangement har vist sig praktisk talt at
fjerne alle ulemper ved isningen. Har elven først
lagt sig har man ingen saadan generende isdannelse.
Selve maskinsalen, der gaar i husets hele længde
og vender ud mod elven, har en bredde af ca. 9.0 m.
Til den fra elven vendende side af salen og paa
midten af salens langvæg er apparattavlen, ca. 6.0 m.
lang, anbragt med et 2.3 m. bredt apparatrum bagom.
Til begge sider af apparatrummet er et mindre rum,
hvoraf det ene Ijener som lagerrum, medens det andet
tjener som rum for betjeningen. Ret over apparat
rummet er anbragt et høit solid taarn for de udgaa
ende fødeledninger. Maskinsalen er forsynet med en
Hele kummen er dels for at beskytte mod sne
og kulde og dels for at beskytte mod uvedkommende
overbygget med et enkelt træskud.
Fra indtaget gaar turbinrøret med jevn svag
hældning i en næsten ret linje ned til kraftstationen.
Turbinrøret, der har en diameter af 1500 mm., er
udført paa den øvre del ca. 156 m. af 1j4" staal
plader med enkelt naglerad i langskjøderne, medens
den nedre del ca. 36 m. er udført med samme plade
tykkelse og dobbelt naglerad og ca. 90 ra. er udført
med 5/ig rr plader ligeledes med dobbelt naglerad.
Turbinrøret er strax nedenfor indtaget afstaget ved
hjælp af 6 forstilbare stag, der er forankret i fjeldet.
Ved den nedre ende strax ovenfor kraftstationen er
røret ligeledes afstaget ved hjælp af 6 forstilbare
stag. Omtrent midtveis paa røret er anbragt en expan
sionsmufife for optagelse af tilfældige temperaturud
videlser. For rørstrengene er der ialt anbragt 3
mandhul. Rørene, der er 2 gange ind- og udvendig
malt med siderosten, blev strax efter at de var prø
vede og tætte tildækket for at beskyttes mod sterk
afkjøling.
Kraftstationen.
3 tons skruetalje ophængt i en løbekat der ved hjælp
af haandkjætting bevæges fra stationens gulv i husets
tværretning.
Kraftstationen er anlagt lige ved Mesnaelven ved
en større kulp i elven med længdefacaden ud mod
elven. Den ligger helt paa fjeld. Ved tomtens nedre
ende, der vender lid mod elven, forefandtes der en
naturlig sænkning i fjeldmassen, der skarpt angav og
dannede en naturlig afløbskanal for turbinvandet. Da
tomten paa grund af terrænet ikke tillod nogen særlig
stor byggebredde, foreslog Kværner brug at føre tur
binrøret ind under stationens gulv langs den mod
elven vendende væg med turbinerne anbragt ret over
røret. I henhold hertil blev der paa tomtens ydre
del nedsprængt i tomtens længderetning et 3,2 m.
bredt rum til optagelse af turbinrøret og den under
samme anbragte rende for afløbsvandet. Ved at give
dette rum en dybde af 5,0 m. under kraftsstationens
gulv, fik man en ca. 1,0 m. minimums vandstand
inde i renden. Over renden er anbragt et solid bære
hvælv, hvorpaa turbinrøret hviler, ligesom der over
turbinrørrummet er anordnet et med solide jernbjælker
forsynet bærehvælv, der danner gulvet i stationen og
tillige bærer turbinerne. Ved dette arrangement ligger
turbinrøret med grenrør og ventiler inden stationens
vægge i et lukket rum godt beskyttet mod frost.
Turbinerne.
.Som ovenfor nævnt indføres turbinrøret i et tur
binrørrum under kraftstationens gulv. Røret der ind
føres med en diameter af 1500 mm. smaler konus
formig af efterhvert som afgreninger sker til turbinerne
og ender efter at samtlige afgreninger til de 4 for
udsatte turbiner har fundet sted, i en sluseventil med
afløb til undervandet, hvorved hele turbinledningen
kan tømmes og hvorigjennem ogsaa vandløbet kan
reguleres. Hovedrøret, der er godt afstaget mod
stationens nedre væg, er desuden forsynet med en
meget rummelig isluge, saaledes anbragt, at eventuel
is dannet i røret kan udtømmes igjennem denne.
Turbinerne er konstmerede som horisontal ud
vendig radiale sugeturbiner med skraatliggende tilløbs
rør fra undersiden. Mellem grenrør og turbinkapslen
er anbragt en trottleventil. Forat hver enkelt turbine
skal kunne tørlægges og eftersees eller sogar helt
Fig. i.
106
