Eb = 6l 2.6 IIO = 48.6 volt.
W = 200 • 48.6 = 9720 watt.
min I • 8
W=1 [n emaX — Eo) =/• Eb
Exempel :
Eo = 110 volt
I — 200 amp,
emax = 2.6 VOlt
Compoundviklede.
Betegner man med:
Eo spændingen paa nettet,
Eb spændingen paa spændingsforhøieren,
E b spændingen paa spændingsforhøieren,
saa er:

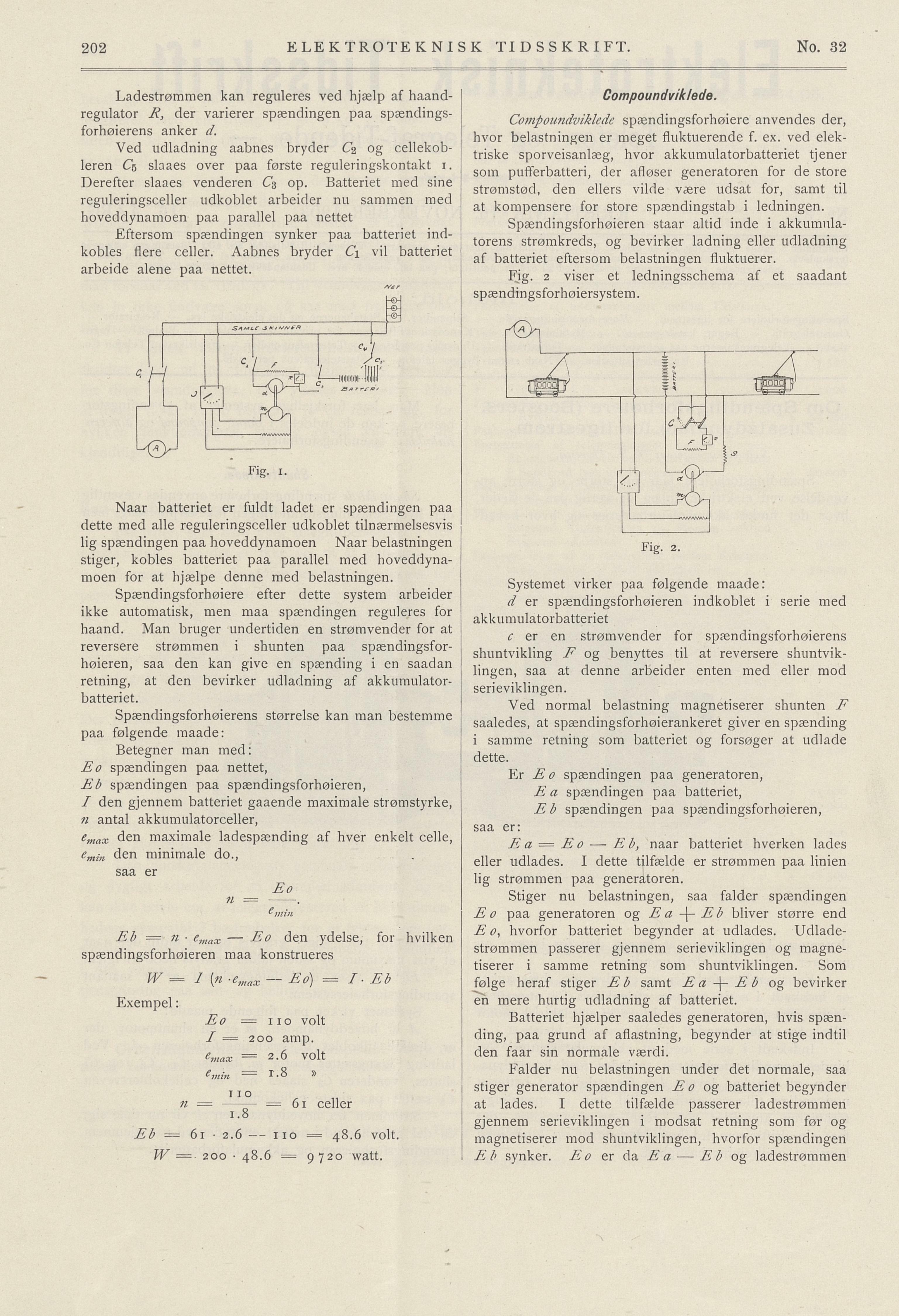

No. 32
ELEKTROTEKNISK TIDSSKRIFT.
Ladestrømmen kan reguleres ved hjælp af haand
regulator R, der varierer spændingen paa spændings
forhøierens anker d.
Co7npo7indviklede spændingsforhøiere anvendes der,
hvor belastningen er raeget fluktuerende f. ex. ved elek
triske sporveisanlæg, hvor akkumulatorbatteriet tjener
som pufferbatteri, der afløser generatoren for de store
strømstød, den ellers vilde være udsat for, samt til
at kompensere for store spændingstab i ledningen.
Ved udladning aabnes bryder C% og cellekob
leren C5 slaaes over paa første reguleringskontakt 1.
Derefter slaaes venderen C3 op. Batteriet med sine
reguleringsceller udkoblet arbeider nu sammen med
hoveddynamoen paa parallel paa nettet Spændingsforhøieren staar altid inde i akkumula
torens strømkreds, og bevirker ladning eller udladning
af batteriet eftersom belastningen fluktuerer.
Eftersom spændingen synker paa batteriet ind
kobles flere celler. Aabnes bryder C\ vil batteriet
arbeide alene paa nettet.
Naar batteriet er fuldt ladet er spændingen paa
dette med alle reguleringsceller udkoblet tilnærmelsesvis
lig spændingen paa hoveddynamoen Naar belastningen
stiger, kobles batteriet paa parallel med hoveddyna
moen for at hjælpe denne med belastningen.
Spændingsforhøiere efter dette system arbeider
ikke automatisk, men maa spændingen reguleres for
haand. Man bruger undertiden en strømvender for at
reversere strømmen i shunten paa spændingsfor
høieren, saa den kan give en spænding i en saadan
retning, at den bevirker udladning af akkuraulator
batteriet.
c er en strømvender for spændingsforhøierens
shuntvikling F og benyttes til at reversere shuntvik
lingen, saa at denne arbeider enten med eller mod
serieviklingen.
Ved normal belastning magnetiserer shunten F
saaledes, at spændingsforhøierankeret giver en spænding
i samme retning som batteriet og forsøger at udlade
dette.
Spændingsforhøierens størrelse kan man bestemme
paa følgende maade:
Er E o spændingen paa generatoren,
E a spændingen paa batteriet,
/ den gjennem batteriet gaaende maximale strømstyrke,
7i antal akkumulatorceller,
e,naX den maximale ladespænding af hver enkelt celle,
emi„ den minimale do.,
E a = E o — Eb, naar batteriet hverken lades
eller udlades. I dette tilfælde er strømmen paa linien
lig strømmen paa generatoren.
Stiger nu belastningen, saa falder spændingen
E o paa generatoren og E a E b bliver større end
Eo, hvorfor batteriet begynder at udlades. Udlade
strømmen passerer gjennem serieviklingen og magne
tiserer i samme retning som shuntviklingen. Som
følge heraf stiger E b samt E a -J- E b og bevirker
en mere hurtig udladning af batteriet.
Eb = n emax — Eo den ydelse, for hvilken
spændingsforhøieren maa konstrueres
Batteriet hjælper saaledes generatoren, hvis spæn
ding, paa grund af aflastning, begynder at stige indtil
den faar sin normale værdi.
Falder nu belastningen under det normale, saa
stiger generator spændingen E o og batteriet begynder
at lades. I dette tilfælde passerer ladestrømmen
gjennem serieviklingen i modsat retning som før og
magnetiserer mod shuntviklingen, hvorfor spændingen
E b synker. Eo er da Ea— Eb og ladestrømmen
T I O
n = —— = 61 celler
1.8
saa er
Fig. 2 viser et ledningsschema af et saadant
spændingsforhøiersystem.
Fig. i.
Systemet virker paa følgende maade
Fig. 2.
d er spændingsforhøieren indkoblet i serie med
akkumulatorbatteriet
209
/Ver
vSKirvm-R I
”1 W
ci f /«V
’ / / f j; Wi|l|i|i|ih llll]
J 1
i-i
TT PC>[
I «VWWWW
