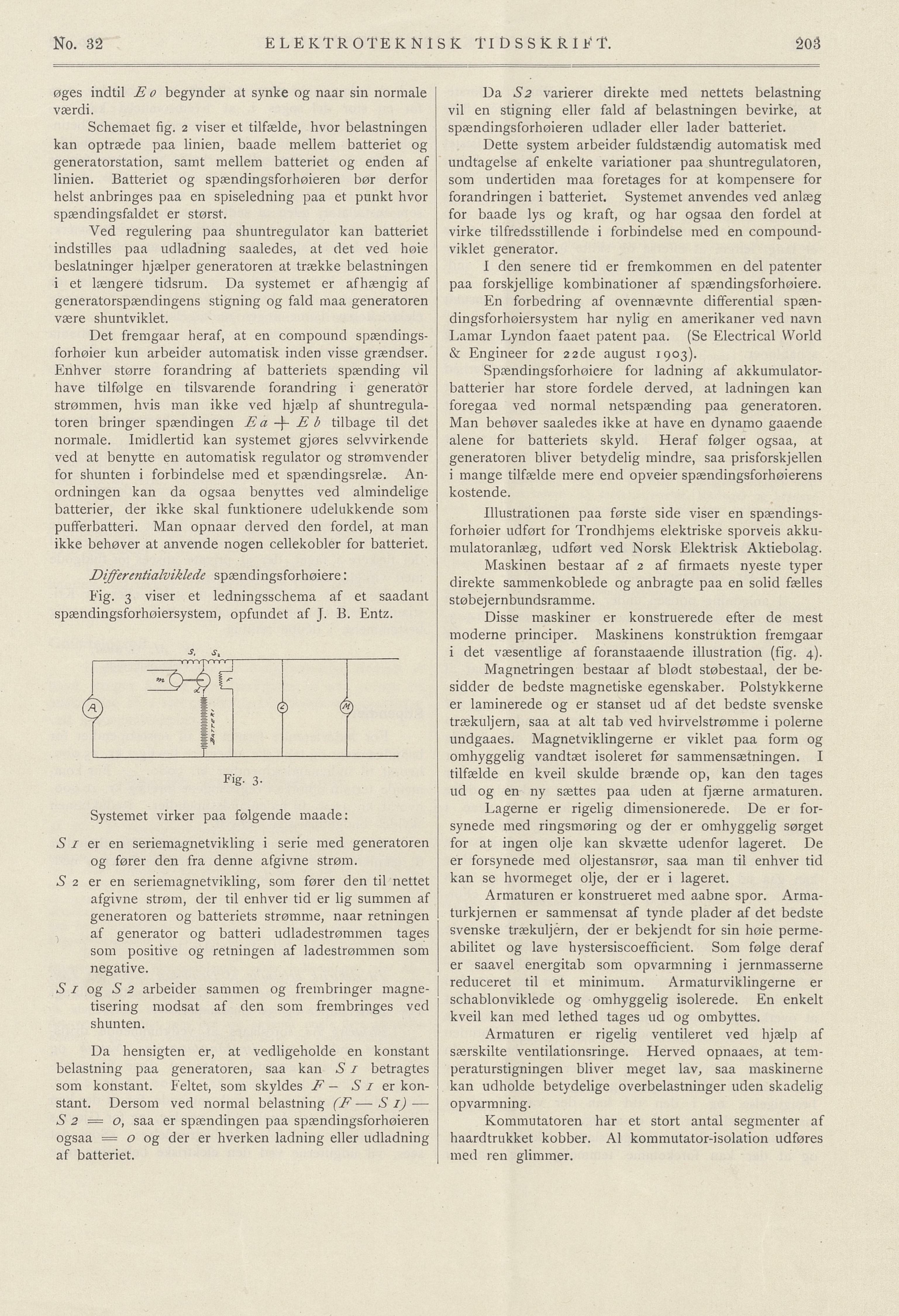

Differentialviklede spændingsforhøiere:
No. 32 ELEKTROTEKNISK TIDSSKRIFT.
øges indtil E 0 begynder at synke og naar sin normale
værdi.
Da S2 varierer direkte rned nettets belastning
vil en stigning eller fald af belastningen bevirke, at
spændingsforhøieren udlader eller lader batteriet.
Schemaet fig. 2 viser et tilfælde, hvor belastningen
kan optræde paa linien, baade mellem batteriet og
generatorstation, samt mellem batteriet og enden af
linien. Batteriet og spændingsforhøieren bør derfor
helst anbringes paa en spiseledning paa et punkt hvor
spændingsfaldet er størst.
Dette system arbeider fuldstændig automatisk med
undtagelse af enkelte variationer paa shuntregulatoren,
som undertiden maa företages for at kompensere for
förändringen i batteriet. Systemet anvendes ved anlæg
for baade lys og kraft, og har ogsaa den fordel at
virke tilfredsstillende i forbindelse med en compound
viklet generator.
Ved regulering paa shuntregulator kan batteriet
indstilles paa udladning saaledes, at det ved høie
beslatninger hjælper generatoren at trække belastningen
i et længere tidsrum. Da systemet er afhængig af
generatorspændingens stigning og fald maa generatoren
være shuntviklet.
I den senere tid er fremkommen en del patenter
paa forskjellige kombinationer af spændingsforhøiere.
En forbedring af ovennævnte differential spæn
dingsforhøiersystem har nylig en amerikaner ved navn
Lamar Lyndon faaet patent paa. (Se Electrical World
& Engineer for 22de august 1903).
Det fremgaar heraf, at en compound spændings
forhøier kun arbeider automatisk inden visse grændser.
Enhver større forandring af batteriets spænding vil
have tilfølge en tilsvarende forandring i generator
strømmen, hvis man ikke ved hjælp af shuntregula
toren bringer spændingen E a -f- E h tilbage til det
normale. Imidlertid kan systemet gjøres selvvirkende
ved at benytte en automatisk regulator og strømvender
for shunten i forbindelse med et spændingsrelæ. An
ordningen kan da ogsaa benyttes ved almindelige
batterier, der ikke skal funktionere udelukkende som
pufferbatteri. Man opnaar derved den fordel, at man
ikke behøver at anvende nogen cellekobler for batteriet.
Spændingsforhøiere for ladning af akkumulator
batterier har store fordele derved, at ladningen kan
foregaa ved normal netspænding paa generatoren.
Man behøver saaledes ikke at have en dynamo gaaende
alene for batteriets skyld. Heraf følger ogsaa, at
generatoren bliver betydelig mindre, saa prisforskjellen
i mange tilfælde mere end opveier spændingsforhøierens
kostende.
Illustrationen paa første side viser en spændings
forhøier udført for Trondhjems elektriske sporveis akku
mulatoranlæg, udført ved Norsk Elektrisk Aktiebolag.
Maskinen bestaar af 2 af firmaets nyeste typer
direkte sammenkoblede og anbragte paa en solid fælles
støbejernbundsramme.
Disse maskiner er konstruerede efter de mest
moderne principer. Maskinens konstruktion fremgaar
i det væsentlige af foranstaaende illustration (fig. 4).
Magnetringen bestaar af blødt støbestaal, der be
sidder de bedste magnetiske egenskaber. Polstykkerne
er laminerede og er stanset ud af det bedste svenske
trækuljérn, saa at alt tab ved hvirvelstrømme i polerne
undgaaes. Magnetviklingerne er viklet paa form og
omhyggelig vandtæt isoleret før sammensætningen. I
tilfælde en kveil skulde brænde op, kan den tages
ud og en ny sættes paa uden at fjærne armaturen.
Lagerne er rigelig dimensionerede. De er for
synede med ringsmøring og der er omhyggelig sørget
for at ingen olje kan skvætte udenfor lageret. De
er forsynede med oljestansrør, saa man til enhver tid
kan se hvormeget olje, der er i lageret.
S i er en seriemagnetvikling i serie med generatoren
og fører den fra denne afgivne strøm.
S 2 er en seriemagnetvikling, som fører den til nettet
afgivne strøm, der til enhver tid er lig summen af
generatoren og batteriets strømme, naar retningen
af generator og batteri udladestrømmen tages
som positive og retningen af ladestrømmen som
negative.
Armaturen er konstrueret med aabne spor. Arma
turkjernen er sammensat af tynde plader af det bedste
svenske trækuljérn, der er bekjendt for sin høie perme
abilitet og lave hystersiscoefficient. Som følge deraf
er saavel energitab som opvarmning i jernraasserne
reduceret til et minimum. Armaturviklingerne er
schablonviklede og omhyggelig isolerede. En enkelt
kveil kan med lethed tages ud og ombyttes.
Si og S 2 arbeider sammen og frembringer magne
tisering modsat af den som frembringes ved
shunten.
Armaturen er rigelig ventileret ved hjælp af
særskilte ventilationsringe. Flerved opnaaes, at tem
peraturstigningen bliver meget lav, saa maskinerne
kan udholde betydelige overbelastninger uden skadelig
opvarmning.
Da hensigten er, at vedligeholde en konstant
belastning paa generatoren, saa kan S i betragtes
som konstant. Feltet, som skyldes F — S i er kon
stant. Dersom ved normal belastning (F —Si) —
S 2 — o, saa er spændingen paa spændingsforhøieren
ogsaa = o og der er hverken ladning eller udladning
Kommutatoren har et stort antal segmenter af
haardtrukket kobber. Al kommutator-isolation udføres
med ren glimmer.
af batteriet.
Dg- 3-
Systemet virker paa følgende maade
Fig. 3 viser et ledningsschema af et saadant
spændingsforhøiersystem, opfundet af J. E. Entz.
