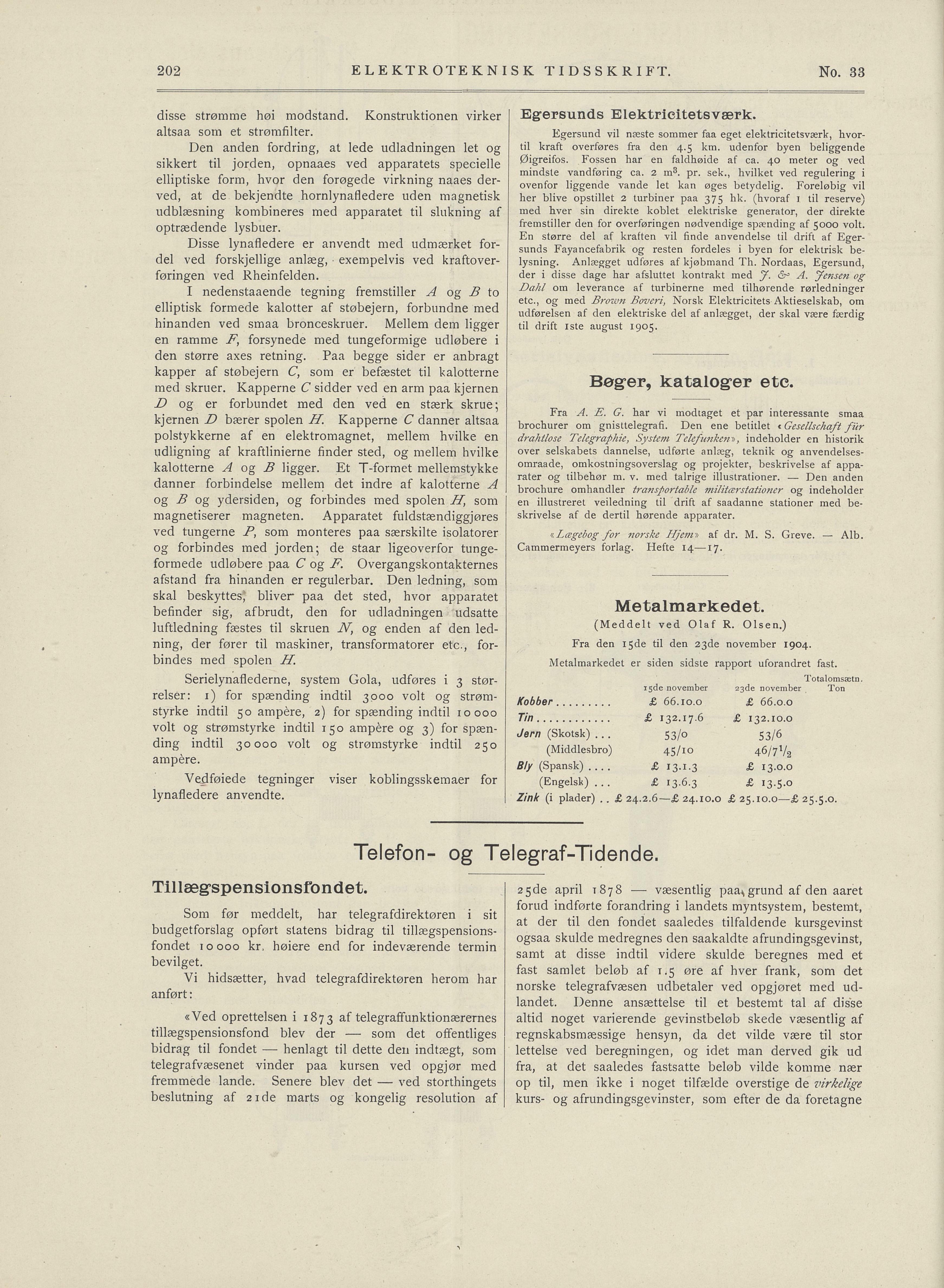

Full resolution (JPEG) - On this page / på denna sida - No. 33. 28. november 1904 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Egersunds Elektricitetsværk.
Beger, kataloger etc.
Metalmarkedet.
Totalomsætn.
15de november 23de november Ton
Tlllægspensionsfondet.
ELEKTROTEKNISK TIDSSKRIFT. No. 33
disse strømme høi modstand. Konstruktionen virker
altsaa som et strømfilter. Egersund vil næste sommer faa eget elektricitetsværk, hvor
til kraft overføres fra den 4.5 km. udenfor byen beliggende
Øigreifos. Fossen har en faldhøide af ca. 40 meter og ved
mindsle vandføring ca. 2 m 3. pr. sek., hvilket ved regulering i
ovenfor liggende vande let kan øges betydelig. Foreløbig vil
her blive opstillet 2 turbiner paa 375 hk. (hvoraf 1 til reserve)
med hver sin direkte koblet elektriske generator, der direkte
fremstiller den for overføringen nødvendige spænding af 5000 volt.
En større del af kraften vil finde anvendelse til drift af Eger
sunds Fayancefabrik og resten fordeles i byen for elektrisk be
lysning. Anlægget udføres af kjøbmand Th. Nordaas, Egersund,
der i disse dage har afsluttel kontrakt med f. &= A. Jensen og
Dahl om leverance af turbinerne med tilhørende rørledninger
etc., og med Brown Boveri, Norsk Elektricitets Aktieselskab, om
udførelsen af den elektriske del af anlægget, der skal være færdig
til drift iste august 1905.
Den anden fordring, at lede udladningen let og
sikkert til jorden, opnaaes ved apparatets specielle
elliptiske form, hvor den forøgede virkning naaes der
ved, at de bekjendte hornlynafledere uden magnetisk
udblæsning kombineres med apparatet til slukning af
optrædende lysbuer.
Disse lynafledere er anvendt med udraærket for
del ved forskjellige anlæg, exempelvis ved kraftöver
föringen ved Rheinfelden.
I nedenstaaende tegning fremstiller A og B to
elliptisk formede kalotter af støbejern, forbundne med
hinanden ved smaa bronceskruer. Mellem dem ligger
en ramme F, forsynede med tungeformige udløbere i
den større axes retning. Paa begge sider er anbragt
kapper af støbejern C, som er befæstet til kalotterne
med skruer. Kapperne C sidder ved en arm paa kjernen
JD og er forbundet med den ved en stærk skrue;
kjernen D bærer spolen Jf. Kapperne C danner altsaa
polstykkerne af en elektromagnet, mellem hvilke en
udligning af kraftlinierne finder sted, og mellem hvilke
kalotterne A og B ligger. Et T-formet mellemstykke
danner forbindelse mellem det indre af kalotterne A
og B og ydersiden, og forbindes med spolen ff, som
magnetiserer magneten. Apparatet fuldstændiggjøres
ved tungerne P
, som monteres paa særskilte isolatorer
og forbindes med jorden; de staar ligeoverfor tunge
forraede udløbere paa Cog F. Overgangskontakternes
afstand fra hinanden er regulerbar. Den ledning, som
skal beskyttes, bliver paa det sted, hvor apparatet
befinder sig, afbrudt, den for udladningen udsatte
luftledning fæstes til skruen N, og enden af den led
ning, der fører til maskiner, transformatorer etc., for
bindes med spolen Jf.
Fra A. E. G. bar vi modtaget et par interessante smaa
brochurer om gnisttelegrafi. Den ene betitlet < Gesellschaft fur
drahtiose Telegraphie, System Telefunkenn, indebolder en historik
over selskabets dannelse, udførte anlæg, teknik og anvendelses
omraade, omkostningsoverslag og projekter, beskrivelse af appa
rater og tilbehør m. v. med talrige illustrationer. Den anden
brochure omhandler transportable militcerstatio)ter og indeholder
en illustreret veiledning til drift af saadanne stationer med be
skrivelse af de dertil hørende apparater.
« Lcegebog for norske Hjem » af dr. M. S. Greve. Alb.
Cammermeyers forlag. Hefte 14—17.
(Meddelt ved Olaf R. Olsen.)
Fra den 15de til den 23de november 1904.
Metalmarkedet er siden sidsle rapport uforandret fast.
Serielynaflederne, system Gola, udføres i 3 stør
relser; 1) for spænding indtil 3000 volt og strøm
styrke indtil 50 ampére, 2) for spænding indtil 10000
volt og strømstyrke indtil 150 ampére og 3) for spæn
ding indtil 30000 volt og strømstyrke indtil 250
ampére.
Vedføiede tegninger viser koblingsskemaer for
lynafledere anvendte.
25de april 1878 væsentlig paat, grund af den aaret
forud indførte forandring i landets myntsystem, bestemt,
at der til den fondet saaledes tilfaldende kursgevinst
ogsaa skulde medregnes den saakaldte afrundingsgevinst,
samt at disse indtil videre skulde beregnes med et
fast samlet beløb af t. 5 øre af hver frank, som det
norske telegrafvæsen udbetaler ved opgjøret med ud
landet. Denne ansættelse til et bestemt tal af disse
altid noget varierende gevinstbeløb skede væsentlig af
regnskabsmæssige hensyn, da det vilde være til stor
lettelse ved beregningen, og idet man derved gik ud
fra, at det saaledes fastsatte beløb vilde komme nær
op til, men ikke i noget tilfælde overstige de virkelige
kurs- og afrundingsgevinster, som efter de da foretagne
Som før meddelt, har telegrafdirektøren i sit
budgetförslag opført statens bidrag til tillægspensions
fondet 10000 kr. høiere end for indeværende termin
bevilget.
Vi hidsætter, hvad telegrafdirektøren herom har
anført:
«Ved oprettelsen i 1873 af telegrafFunktionærernes
tillægspensionsfond blev der som det offentliges
bidrag til fondet henlagt til dette den indtægt, som
telegrafvæsenet vinder paa kursen ved opgjør med
fremmede lande. Senere blev det ved storthingets
beslutning af 21de marts og kongelig resolution af
Telefon- og Telegraf-Tidende.
(Engelsk) ... £ 13.6.3 £ 13.5.0
Zink (i plader) .. £24.2.6 —£24.10.0 £25.10.0—£25.5.0.
202
Kobben £ 66.10.0 £ 66.0.0
Tin £ 132.17.6 £ 132.10.0
Jern (Skotsk) . . . 53/0 53/6
(Middlesbro) 45/10 46/7 Va
Bly (Spansk) .... £ I3-I-3 £ 13.0.0
