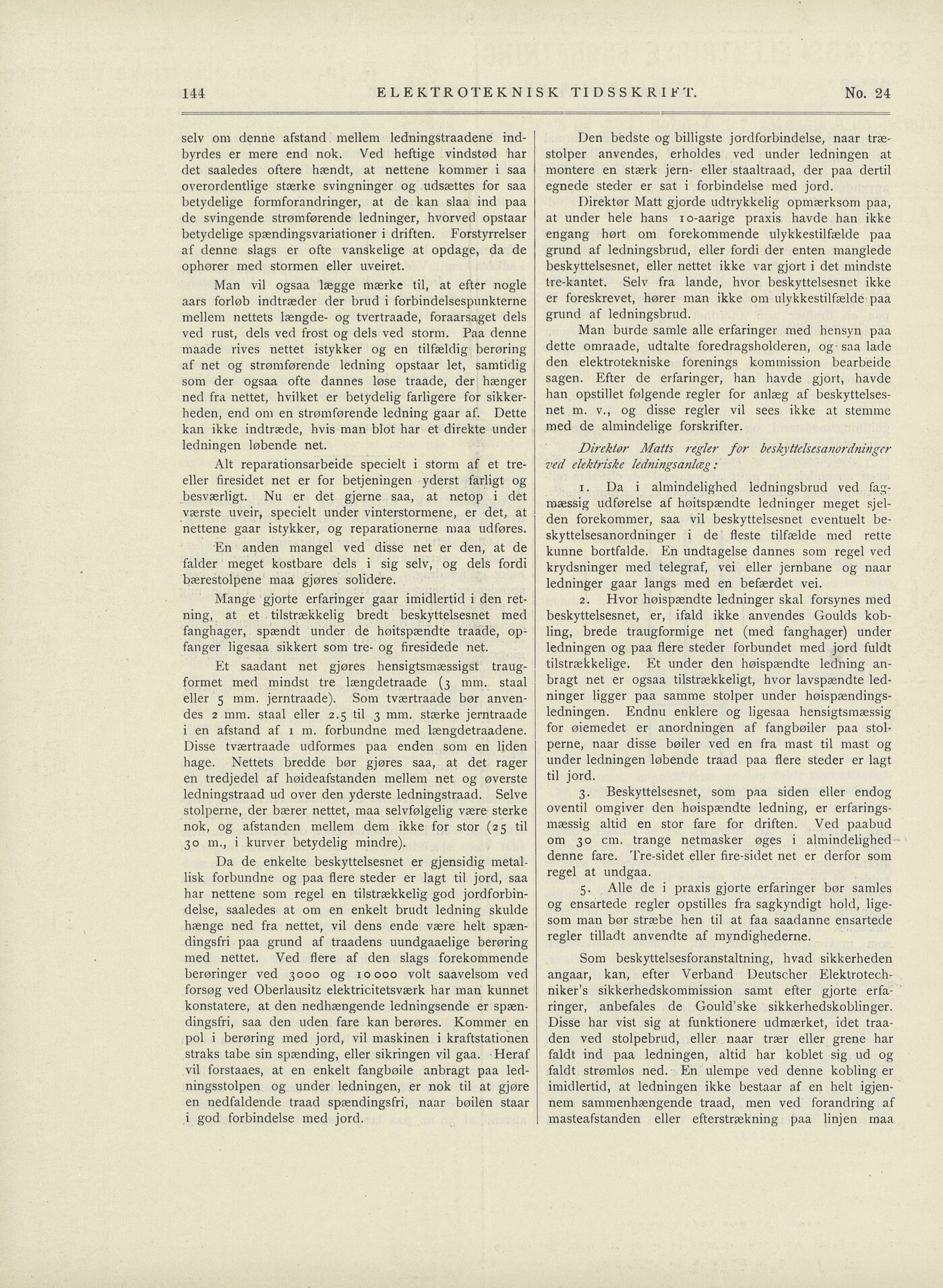

Full resolution (JPEG) - On this page / på denna sida - No. 24. 28. august 1905 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
ELEKTROTEKNISK TIDSSKRIFT. No. 24
Den bedste og billigste jordforbindelse, naar træ
stolper anvendes, erholdes ved under ledningen at
montere en stærk jern- eller staaltraad, der paa dertil
egnede steder er sat i forbindelse med jord.
seiv om denne afstand mellem ledningstraadene ind
byrdes er mere end nok. Ved heftige vindstød har
det saaledes oftere hændt, at nettene kommer i saa
overordentlige stærke svingninger og udsættes for saa
betydelige formforandringer, at de kan slaa ind paa
de svingende strømførende ledninger, hvorved opstaar
betydelige spændingsvariationer i driften. Forstyrrelser
af denne slags er ofte vanskelige at opdage, da de
ophører med stormen eller uveiret.
Direktør Matt gjorde udtrykkelig opmærksom paa,
at under hele hans 10-aarige praxis havde han ikke
engang hørt om forekommende ulykkestilfælde paa
grund af ledningsbrud, eller fordi der enten manglede
beskyttelsesnet, eller nettet ikke var gjort i det rnindste
tre-kantet. Seiv fra lande, hvor beskyttelsesnet ikke
er foreskrevet, hører man ikke om ulykkestilfælde paa
grund af ledningsbrud.
Man vil ogsaa lægge mærke til, at efter nogle
aars forløb indtræder der brud i forbindelsespunkterne
mellem nettets længde- og tvertraade, foraarsaget dels
ved rust, dels ved frost og dels ved storm. Paa denne
maade rives nettet istykker og en tilfældig berøring
af net og strømførende ledning opstaar let, samtidig
som der ogsaa ofte dannes løse traade, der hænger
ned fra nettet, hvilket er betydelig farligere for sikker
heden, end om en strømførende ledning gaar af. Dette
kan ikke indtræde, hvis man blot har et direkte under
ledningen løbende net.
Man burde samle alle erfaringer med hensyn paa
dette omraade, udtalte foredragsholderen, og-saa lade
den elektrotekniske förenings kommission bearbeide
sagen. Efter de erfaringer, han havde gjort, havde
han opstillet følgende regler for anlæg af beskyttelses
net m. v., og disse regler vil sees ikke at stemme
med de almindelige forskrifter.
Direkiør Matts regler for beskyttelsesanordni?igcr
ved elektriske ledningsanlæg:
Alt reparationsarbeide specielt i storm af et tre
eller firesidet net er for betjeningen yderst farligt og
besværligt. Nu er det gjerne saa, at netop i det
værste uveir, specielt under vinterstormene, er det, at
nettene gaar istykker, og reparationerne maa udføres.
1. Da i almindelighed ledningsbrud ved fag
mæssig udførelse af høitspændte ledninger meget sjel
den forekommer, saa vil beskyttelsesnet eventuelt be
skyttelsesanordninger i de fleste tilfælde med rette
kunne bortfalde. En undtagelse dannes som regel ved
krydsninger med telegraf, vei eller jernbane og naar
ledninger gaar langs med en befærdet vei.
En anden mangel ved disse net er den, at de
falder meget kostbare dels i sig seiv, og dels fordi
bærestolpene maa gjøres solidere.
Mange gjorte erfaringer gaar imidlertid i den ret
ning, at et tilstrækkelig bredt beskyttelsesnet med
fanghager, spændt under de høitspændte traade, op
fanger ligesaa sikkert som tre- og firesidede net.
2, Hvor høispændte ledninger skal forsynes med
beskyttelsesnet, er, ifald ikke anvendes Goulds kob
ling, brede traugformige net (med fanghager) under
ledningen og paa flere steder forbundet med jord fuldt
tilstrækkelige. Et under den høispændte ledning an
bragt net er ogsaa tilstrækkeligt, hvor lavspændte led
ninger ligger paa samme stolper under høispændings
ledningen. Endnu enklere og ligesaa hensigtsmæssig
for øiemedet er anordningen af fangbøiler paa stol
perne, naar disse bøiler ved en fra mast til mast og
under ledningen løbende traad paa flere steder er lagt
til jord.
Et saadant net gjøres hensigtsmæssigst traug
formet med mindst tre længdetraade (3 mm. staal
eller 5 mm. jerntraade). Som tværtraade bør anven
des 2 mm. staal eller 2.5 til 3 mm. stærke jerntraade
i en afstand af 1 ra. förbundne med længdetraadene.
Disse tværtraade udformes paa enden som en liden
hage. Nettets bredde bør gjøres saa, at det rager
en tredjedel af høideafstanden mellem net og øverste
ledningstraad ud over den yderste ledningstraad. Selve
stolperne, der bærer nettet, maa selvfølgelig være sterke
nok, og afstanden mellem dem ikke for stor (25 til
30 m., i kurver betydelig mindre).
3. Beskyttelsesnet, som paa siden eller endog
oventil omgiver den høispændte ledning, er erfarings
mæssig altid en stor fare for driften. Ved paabud
om 30 cm. trange netmasker øges i almindelighed
denne fare. Tre-sidet eller fire-sidet net er derfor som
regel at undgaa.
Da de enkelte beskyttelsesnet er gjensidig metal
lisk förbundne og paa flere steder er lagt til jord, saa
har nettene som regel en tilstrækkelig god jordforbin
delse, saaledes at om en enkelt brudt ledning skulde
hænge ned fra nettet, vil dens ende være helt spæn
dingsfri paa grund af traadens uundgaaelige berøring
med nettet. Ved flere af den slags forekommende
berøringer ved 3000 og 10000 volt saavelsom ved
forsøg ved Oberlausitz elektricitetsværk har man kunnet
konstatere, at den nedhængende ledningsende er spæn
dingsfri, saa den uden fare kan berøres. Kommer en
pol i berøring med jord, vil maskinen i kraftstationen
straks tabe sin spænding, eller sikringen vil gaa. Heraf
vil forstaaes, at en enkelt fangbøile anbragt paa led
ningsstolpen og under ledningen, er nok til at gjøre
en nedfaldende traad spændingsfri, naar bøilen staar
i god forbindelse med jord.
5. Alle de i praxis gjorte erfaringer bør samles
og ensartede regler opstilles fra sagkyndigt hold, lige
som man bør stræbe hen til at faa saadanne ensartede
regler tilladt anvendte af myndighederne.
Som beskyttelsesforanstaltning, hvad sikkerheden
angaar, kan, efter Verband Deutscher Elektrotech
niker’s sikkerhedskommission samt efter gjorte erfa
ringer, anbefales de Gould’ske sikkerhedskoblinger.
Disse har vist sig at funktionere udmærket, idet traa
den ved stolpebrud, eller naar trær eller grene har
faldt ind paa ledningen, altid har koblet sig ud og
faldt strømløs ned. En ulempe ved denne kobling er
imidlertid, at ledningen ikke bestaar af en helt igjen
nem sammenhængende traad, men ved forandring af
masteafstanden eller efterstrækning paa linjen rnaa
144
