Forsøksindretninger.
For kjolens vedkommende
blev der for maaling av føde
vandet i fødevandets trykled
ning indstalleret en stempel
vandmaaler som før forsøkene
blev justeret i Høiskolens var
mekraftlaboratorium. Kulmaa
lingen foregik dels ved veining
med en bismervegt, dels ved
maaling med justeret beholder
Tryk- og temperaturmaalingen
blev utført med justerte mano
metre og kviksølvtermometre,
røkgasens sammensætning be
stemt ved orsatapparat og ved
forsøket 1915 desuten registre
ret ved Monoapparat. Maaling
av røkgastemperaturerne i skor
stenen utførtes i 1913 med
kviksølvpyrometer, i 1915 ved
et termoelektrisk termometer,
som var beskyttet mot ut
straaling til de koldere skor-
stensvægger med to koncentriske beskyttelsesrør.
Trækken avlæstes paa U-formede glasrør med vand
fylding. Dampens fugtighet blev ved forsøkene i
1913 bestemt ved et for anledningen bygget kalori
meter. Den overhetede damps temperatur i dampled
ningen fra kjelen til maskinen blev ved forsøket i 1915
maalt dels ved kviksølvtermometer, dels ved et im
proviseret termoelement, som blev justeret ved til
bakekomsten til Trondhjem.
De anvendte indikatorer.
1913 1915
Top Bnnd Top og bund.
H.T. cyl. Maihak Rosenkranz Rosenkranz
nr. 3 934 nr. 9 499 nr. 9 499
15 kg. 2,96 mm. 12 kg. 4,98 mm. 12 kg. 4,98 mm.
M.T. cyl. Schäffer og Budenberg Rosenkranz
nr. 20582 nr. 20583 nr. 9498
6 kg. 6,o mm. 6 kg. 6,0 mm. • 6 kg. 10,05 mm.
r p ’—"—fi\
*1 j 1 ”’———~ — . 1
I • L , — - 3560
r- «62 570 - «*80 -’ 370y- -1162

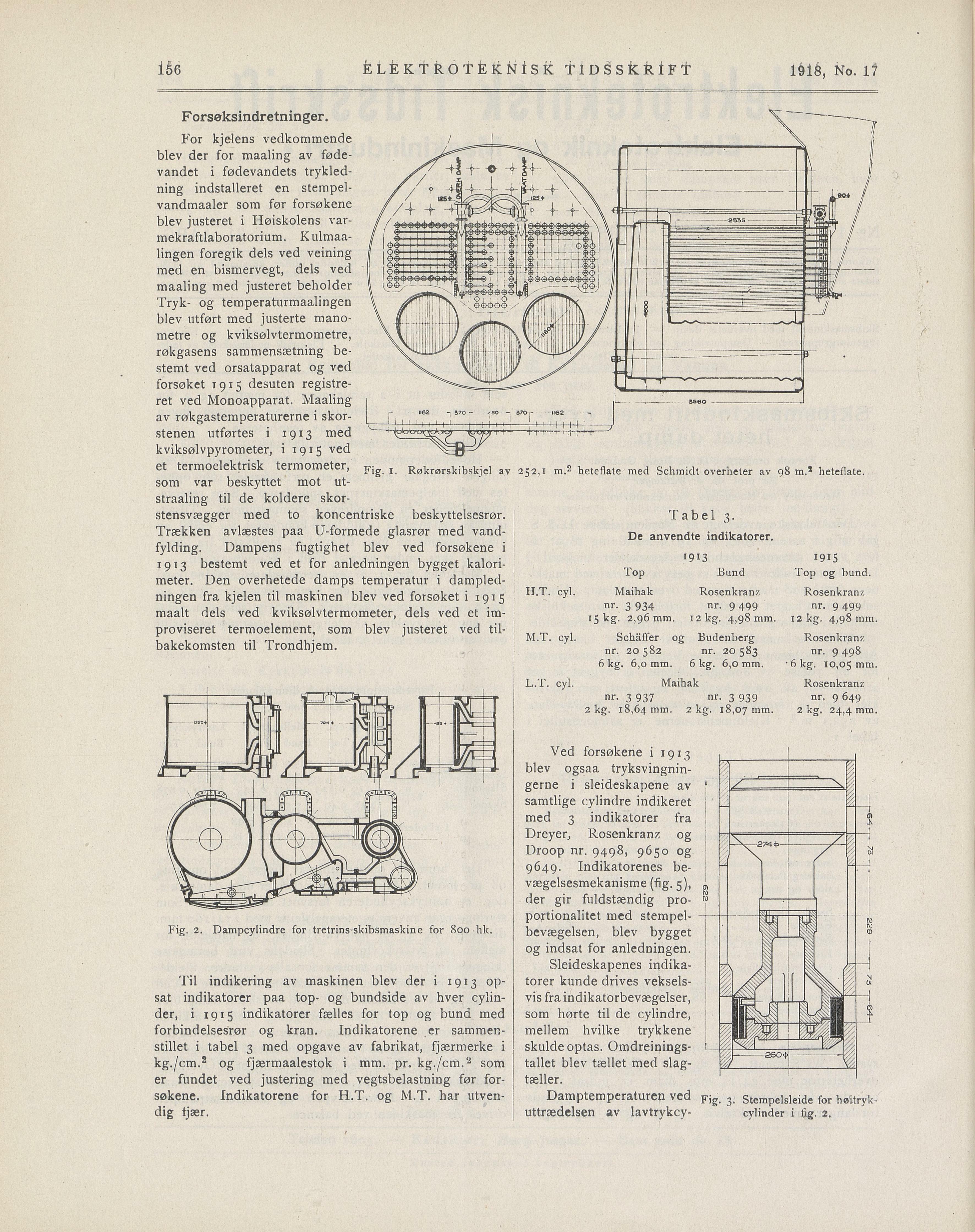

Fig. 1. Røkrørskibskjel av 252,1 m.2 beteflate med Schmidt overheter av 98 m.s hetedate
Tab el 3.
Til indikering av maskinen blev der i 1913 op
sat indikatorer paa top- og bundside av hver cylin
der, i 1915 indikatorer fælles for top og bund med
forbindelsesrør og kran. Indikatorene er sammen
stillet i tabel 3 med opgave av fabrikat, fjærmerke i
kg./cm.2 og fjærmaalestok i mm. pr. kg./cm. 2 som
er fundet ved justering med vegtsbelastning før for
søkene. Indikatorene for H.T. og M.T. har utven
dig tjær.
Fig. 2. Dampcylindre for tretrins skibsmaskine for 800 hk,
L.T. cyl. Maihak Rosenkranz
nr. 3 937 nr. 3 939 nr. 9 649
2 kg. 18,64 mm. 2 kg- 18,07 mm. 2 kg. 24,4 mm
Ved forsøkene i 1913
blev ogsaa tryksvingnin
gerne i sleideskapene av
samtlige cylindre indikeret
med 3 indikatorer fra
Dreyer, Rosenkranz og
Droop nr. 9498, 9650 og
9649. Indikatorenes be
vægelsesmekanisme (fig. 5),
der gir fuldstændig pro
portionalitet med stempel
bevægelsen, blev bygget
og indsat for anledningen.
Sleideskapenes indika
torer kunde drives veksels
vis fra indikatorbevægelser,
som hørte til de cylindre,
mellem hvilke trykkene
skulde optas. Omdreinings
tallet blev tællet med slag
tæller.
Damptemperaturen ved
uttrædelsen av lavtrykcy-
k . I |
n
! - 1 l_i
fl
-N
I – ––l
1 “n
Ot
w
• i
-"irf* -4
1^*1
Fig. 3. Stempelsleide for høitryk
cylinder i fig. 2.
