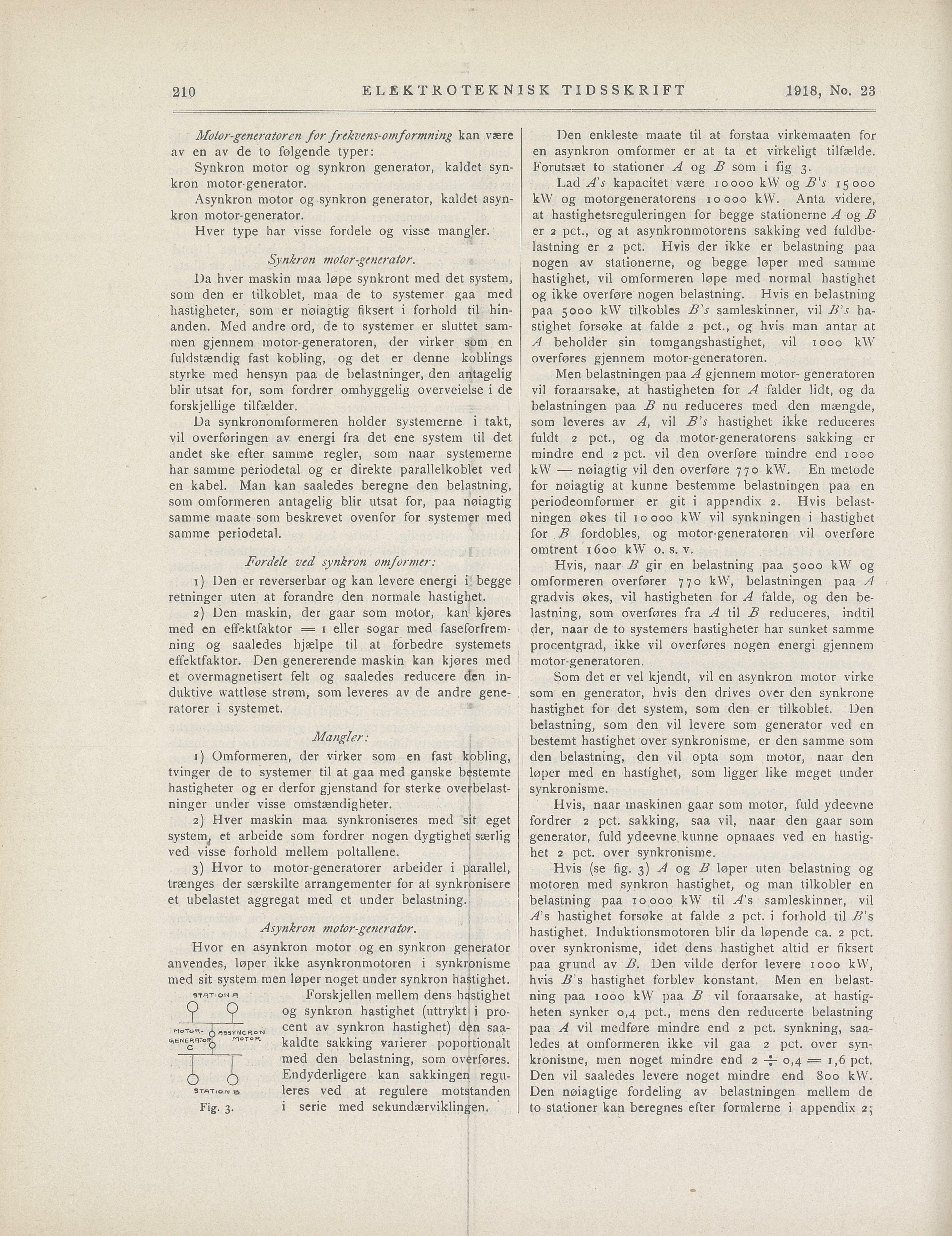

Moior-generatoren forfrekvens-omformning kan være
av en av de to følgende typer:
Synkron motor og synkron generator, kaldet syn
kron motorgenerator.
Asynkron motor og synkron generator, kaldet asyn
kron motor-generator.
Hver type har visse fordele og visse mangler.
Synkron motor-generator.
Da hver maskin maa løpe synkront med det system,
som den er tilkoblet, maa de to systemer gaa med
hastigheter, som er noiagtig fiksert i forhold til hin
anden. Med andre ord, de to systemer er sluttet sam
men gjennem motor-generatoren, der virker som en
fuldstændig fast kobling, og det er denne koblings
styrke med hensyn paa de belastninger, den antagelig
blir utsat for, som fordrer omhyggelig overveielse i de
forskjellige tilfælder.
Da synkronomformeren holder systemerne i takt,
vil overføringen av energi fra det ene system til det
andet ske efter samme regler, som naar systemerne
har samme periodetal og er direkte parallelkoblet ved
en kabel. Man kan saaledes beregne den belastning,
som omformeren antagelig blir utsat for, paa nøiagtig
samme maate som beskrevet ovenfor for systemer med
samme periodetal.
Fordele ved synkron omformer:
1) Den er reverserbar og kan levere energi i begge
retninger uten at forandre den normale hastighet.
2) Den maskin, der gaar som motor, kan kjøres
med en effektfaktor = 1 eller sogar med faseforfrem
ning og saaledes hjælpe til at forbedre systemets
efifektfaktor. Den genererende maskin kan kjøres med
et overmagnetisert felt og saaledes reducere den in
duktive vvattløse strøm, som leveres av de andre gene
ratorer i systemet.
Mangler:
j) Omformeren, der virker som en fast kobling,
tvinger de to systemer til at gaa med ganske bestemte
hastigheter og er derfor gjenstand for sterke overbelast
ninger under visse omstændigheter.
2) Hver maskin maa synkroniseres med sit eget
system} et arbeide som fordrer nogen dygtighet særlig
ved visse forhold mellem poltallene.
3) Hvor to motor-generatorer arbeider i parallel,
trænges der særskilte arrangementer for at synkronisere
et ubelastet aggregat med et under belastning.
Asynkron moior-generator.
Hvor en asynkron motor og en synkron generator
anvendes, løper ikke asynkronmotoren i synkronisme
med sit system men løper noget under synkron hastighet.
>TaT.or-i<=i Forskjellen raellem dens hastighet
og synkron hastighet (uttrykt i pro
noroH- fl9SYNCRoN cent av synkron hastighet) den saa-
r’1°T° n kaldte sakking varierer poportionalt
med den belastning, som overføres.
Endyderligere kan sakkingen regu-
s leres ved at regulere motstanden
Fig. 3. i serie med sekundærviklingen.
Den enkleste maate til at forstaa virkemaaten for
en asynkron omformer er at ta et virkeligt tilfælde.
Forutsæt to stationer A og B som i fig 3.
Lad Äs kapacitet være 10000 kW og B’s 15000
kW og motorgeneratorens 10000 kW. Anta videre,
at hastighetsreguleringen for begge stationerne A og B
er 2 pct., og at asynkronmotorens sakking ved fuldbe
lastning er 2 pct. Hvis der ikke er belastning paa
nogen av stationerne, og begge løper med samme
hastighet, vil omformeren løpe med normal hastighet
og ikke overføre nogen belastning. Hvis en belastning
paa 5000 kW tilkobles B’s samleskinner, vil B’s ha
stighet forsøke at falde 2 pct., og hvis man antar at
A beholder sin tomgangshastighet, vil 1000 kW
overføres gjennem motor-generatoren.
Men belastningen paa A gjennem motor- generatoren
vil foraarsake, at hastigheten for A falder lidt, og da
belastningen paa B nu reduceres med den mængde,
som leveres av A, vil B’s hastighet ikke reduceres
fuldt 2 pct., og da motor-generatorens sakking er
mindre end 2 pct. vil den overføre mindre end 1000
kW — nøiagtig vil den overføre 770 kW. En metode
for nøiagtig at kunne bestemme belastningen paa en
periodeomformer er git i appendix 2. Hvis belast
ningen økes til 10000 kW vil synkningen i hastighet
for B fordobles, og motor-generatoren vil overføre
omtrent 1600 kW o. s. v.
Hvis, naar B gir en belastning paa 5000 kW og
omformeren overfører 770 kW, belastningen paa A
gradvis økes, vil hastigheten for A falde, og den be
lastning, som overføres fra A til B reduceres, indtil
der, naar de to systemers hastigheter har sunket samme
procentgrad, ikke vil overføres nogen energi gjennem
motor-generatoren.
Som det er vel kjendt, vil en asynkron motor virke
som en generator, hvis den drives over den synkrone
hastighet for det system, som den er tilkoblet. Den
belastning, som den vil levere som generator ved en
bestemt hastighet over synkronisme, er den samme som
den belastning, den vil opta sofn motor, naar den
løper med en hastighet, som ligger like meget under
synkronisme.
Hvis, naar maskinen gaar som motor, fuld ydeevne
fordrer 2 pct. sakking, saa vil, naar den gaar som
generator, fuld ydeevne kunne opnaaes ved en hastig
het 2 pct. over synkronisme.
Hvis (se fig. 3) A og B løper uten belastning og
motoren med synkron hastighet, og man tilkobler en
belastning paa 10000 kW til A’s samleskinner, vil
A’s hastighet forsøke at falde 2 pct. i forhold til B’s
hastighet. Induktionsmotoren blir da løpende ca. 2 pct.
over synkronisme, idet dens hastighet altid er fiksert
paa grund av B. Den vilde derfor levere 1000 kW,
hvis B’ s hastighet förblev konstant. Men en belast
ning paa 1000 kW paa B vil foraarsake, at hastig
heten synker 0,4 pct., mens den reducerte belastning
paa A vil medføre mindre end 2 pct. synkning, saa
ledes at omformeren ikke vil gaa 2 pct. over syn
kronisme, men noget mindre end 2 0,4 — 1,6 pct.
Den vil saaledes levere noget mindre end 800 kW.
Den nøiagtige fordeling av belastningen mellem de
to stationer kan beregnes efter formlerne i appendix 2;
y
210 ELEKTROTEKNISK TIDSSKRIFT 1918, No. 23
