40 5,° 60
SKALA 100 DELESTREKER
w f n So
SKALA 125 DELESTREKER
r 6° 8,0 90 inn
5O \ . I1I1 / ’Oo
SKALA 150 DELESTREKER .
300
Wattmetrenes skala, der har en længde av
tommer, har som fig. 4. viser, en fuldstændig propor
tional inddeling like fra o av og til maksimum. Ind
delingen retter sig efter wattmeterets maaleomraade
saaledes at skalaen alt efter dettes størrelse forsynes
med 100, 120, 125, eller 150 delestreker. Wattme
terne er forsynet med en indbygget kommutator for
spændingskredsen, ved hjælp av hvilken strømretningen
i den bevægelige spole kan forandres medens den
bibeholdes uforandret i hovedstrømspolerne. Dette er
av betydning i strømkredse, hvis polaritet er ubekjendt,
likesom det letter maalingen av effekter i trefasenet
ved benyttelse av towattmetermetoden, naar costp er
mindre end 0,5. Som bekjendt maa da strømretningen
i spændingsspolen for det ene wattmeter reverseres for
at faa positivt utslag av viseren. Dette opnaaes ved
benyttelse av kommutatoren uten at man behøver at
bryte ledningsforbindelserne ved wattmeterets klemmer.
Wattmetrene er videre forsynet med en bryter, hvorved
spændingskredsen kan aapnes og wattmeteret sættes ut
av funktion.
Weston wattmetere utføres i alle maaleomraader
for direkte tilknytning til spændinger fra 50 til 750
volt og for direkte strømme indtil 100 ampére. Ved
250 300 350
100 ,.l,III I I 1 1 1 > . , *00
SKALA 12 0 DELESTREKER

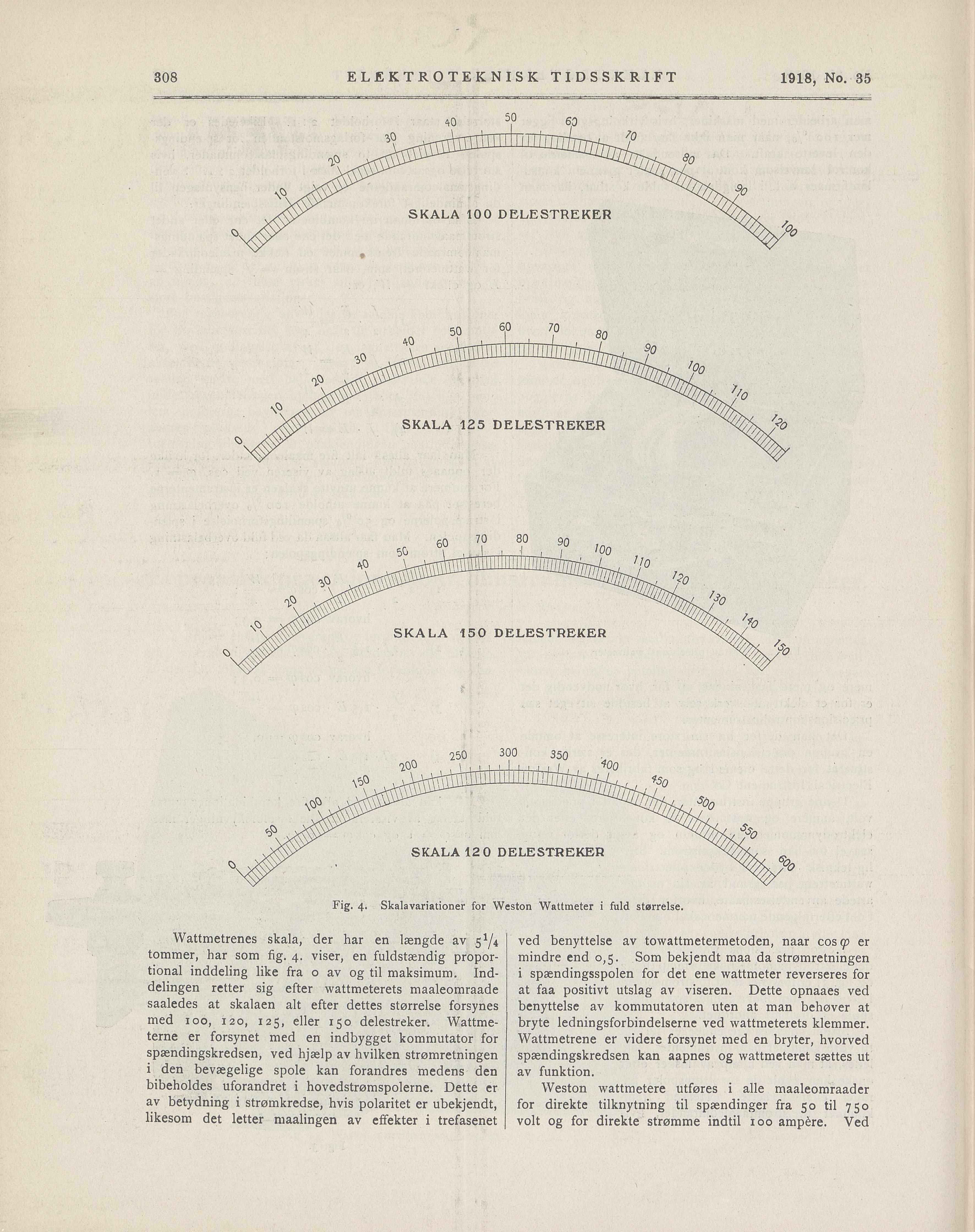

Fig. 4. Skalavariationer for Weston Wattmeter i fuld størrelse.
308 ELEKTROTEKNISK TIDSSKRIFT 1918, No. 35
.)
