vedfelt ligger i den sedvanlige galvanometerkreds.
Broens to grene er av uforanderlig motstand, og de to
andre dannes av søkespoler av kobber, som bygges
ind i det apparat, som skal beskyttes.
301*3 QE5 KYTTE S .
F) Gj. 1

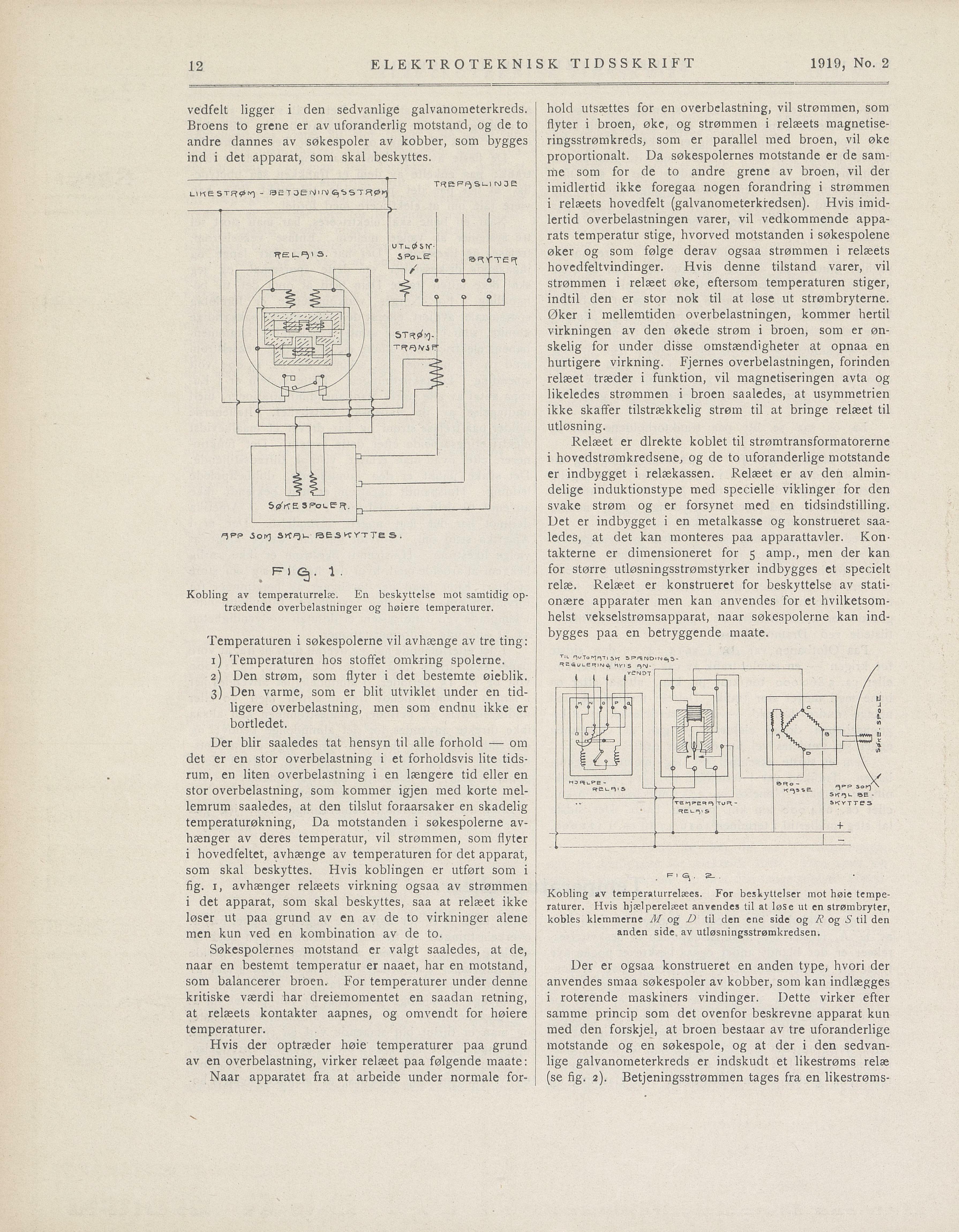

Kobling av temperaturrelæ. En beskyttelse mot samtidig op
trædende overbelastninger og høiere temperaturer.
Temperaturen i søkespolerne vil avhænge av tre ting:
i) Temperaturen hos stoffet omkring spolerne.
2) Den strøm, som flyter i det bestemte øieblik.
3) Den varme, som er blit utviklet under en tid-
ligere overbelastning, men som endnu ikke er
bortledet.
Der blir saaledes tat hensyn til alle forhold — om
det er en stor overbelastning i et forholdsvis lite tids
rum, en liten overbelastning i en længere tid eller en
stor overbelastning, som kommer igjen med korte mel
lemrum saaledes, at den tilslut foraarsaker en skadelig
temperaturökning, Da motstanden i søkespolerne av
hænger av deres temperatur, vil strømmen, som flyter
i hovedfeltet, avhænge av temperaturen for det apparat,
som skal beskyttes. Hvis koblingen er utført som i
fig. i, avhænger relæets virkning ogsaa av strømmen
i det apparat, som skal beskyttes, saa at relæet ikke
løser ut paa grund av en av de to virkninger alene
men kun ved en kombination av de to.
Søkespolernes motstand er valgt saaledes, at de,
naar en bestemt temperatur er naaet, har en motstand,
som balancerer broen. For temperaturer under denne
kritiske værdi har dreiemomentet en saadan retning,
at relæets kontakter aapnes, og omvendt for høiere
temperaturer.
Hvis der optræder høie temperaturer paa grund
av en overbelastning, virker relæet paa følgende maate:
Naar apparatet fra at arbeide under normale for-
r\) 3 E
LmESTf((*i») -
V-
UTuØ Stf-
(iJr€Z\ i-5- j ?—•u
i 11
j 3
-j
Si/rTE SPolE1 Ff. _____
hold utsættes for en overbelastning, vil strømmen, som
flyter i broen, øke, og strømmen i relæets magnetise
ringsstrømkreds, som er parallel med broen, vil øke
proportionalt. Da søkespolernes motstande er de sam
me som for de to andre grene av broen, vil der
imidlertid ikke foregaa nogen forandring i strømmen
i relæets hovedfelt (galvanometerkredsen). Hvis imid
lertid överbelastningen varer, vil vedkommende appa
rats temperatur stige, hvorved motstanden i søkespolene
øker og som følge derav ogsaa strømmen i relæets
hovedfeltvindinger. Hvis denne tilstand varer, vil
strømmen i relæet øke, eftersom temperaturen stiger,
indtil den er stor nok til at løse ut strømbryterne.
Øker i mellemtiden överbelastningen, kommer hertil
virkningen av den økede strøm i broen, som er øn
skelig for under disse omstændigheter at opnaa en
hurtigere virkning. Fjernes överbelastningen, forinden
relæet træder i funktion, vil magnetiseringen avta og
likeledes strømmen i broen saaledes, at usymmetrien
ikke skafifer tilstrækkelig strøm til at bringe relæet til
utløsning.
Relæet er direkte koblet til strømtransformatorerne
i hovedstrømkredsene, og de to uforanderlige motstande
er indbygget i relækassen. Relæet er av den almin
delige induktionstype med specielle viklinger for den
svake strøm og er forsynet med en tidsindstilling.
Det er indbygget i en metalkasse og konstrueret saa
ledes, at det kan monteres paa apparattavler. Kon
takterne er dimensioneret for 5 amp., men der kan
for større utløsningsstrømstyrker indbygges et specielt
relæ. Relæet er konstrueret for beskyttelse av stati
onære apparater men kan anvendes for et hvilketsom
helst vekselstrømsapparat, naar søkespolerne kan ind
bygges paa en betryggende maate.
Til 5K 5 Wä,3-
hyn s <^r\j
Kobling av temperaturrelæes. For beskyttelser mot høie tempe
raturer. Hvis hjælperelæet anvendes til at løse ut en strømbryter,
kobles klemmerne M og D til den ene side og R og S til den
anden side av utløsningsstrømkredsen.
Der er ogsaa konstrueret en anden type, hvori der
anvendes sraaa søkespoler av kobber, som kan indlægges
i roterende maskiners vindinger. Dette virker efter
samme princip som det ovenfor beskrevne apparat kun
med den forskjel, at broen bestaar av tre uforanderlige
motstande og en søkespole, og at der i den sedvan
lige galvanometerkreds er indskudt et likestrøms relæ
(se fig. 2). Betjeningsstrømmen tages fra en likestrøms-
ver\)DT /
m\S pcvUj
ffi “In L
WY
M30f LPE - ©Ro- „ X
*—f——f 1 SoK) n
L s ©E -
.» TE P) Tt>P\ - SKVTTffS
s
+_
F’ a. .
