KRlMlffNlA, v APRIL rø)
en stationsbygning, Det valgte anlæg er derfor kom
met istand som en kombination av lokaler for maskin
anlægget og stationen. — Bygningen, der er opført
efter arkitekt H. Bull’s tegninger, indeholder foruten
ØRRKER OMFORMERSTRT10N FOR L1LLERKER-BRNEN maskinsalen tillike venterum
for publikum med toiletter.
Endvidere. forefindes for
pakkegodsekspeditionen et
kontor, der tillike vil kunne
indrettes som postaapneri.
I egen fløibygning er an
ordnet en tjenestebolig for
stationsopsynet. (Se hos
føiede planer, fig. 2.)
Energien mottas gjen
nem en egen overjordisk
5000 volts ledning og føres
paa et galleri i maskinsalen
gjennem høispændingscel
erne*) til etankeromformer
nes transformatorer. (Fig. 3)
Hver omformer har sin egen
transformator å 250 kVA,
kontinuerligved 5000/458 V
dreiestrøm og 50 perioder.
Systemet med en trans
formator pr. omformer er at
foretrække for en fælles
transformator for begge maskiner baade av hensyn til
den større sikkerhet og reserve som derved opnaaes,
og paa grund av at det er lettere at starte en maskine
hvis transformator ikke samtidig arbeider paa en an
den maskine. Transformatorens virkningsgrad stiller
sig ogsaa noget gunstigere ved J/i ast 2 5° EVA end
ved Y2 last 450 kVA.
Der er foreløbig opstillet 2 stk. etankeromformere
å 230 kW kontinuerlig ved en likestrømspænding av
600 volt. Den ene av disse maskiner er væsentlig
beregnet paa ekstraordinært stort kraftbehov fra banen,
f. eks. under sneveir eller under mulig forsterket drift
paa helligdager. Denne maskine vil derfor som regel
være i reserve. (Fig. 4.)
Kontraktsforholdet er ordnet saadan, at den ene
* Cellevæggene, der er 65 mm. tykke, er støpt over netting
i en blanding av gibs og sand ved gibsmaker O. Andersen & Co.,
Kristiania.
£>NIr CQ ’ SNIf HB
FjtL0 w ?HHrtHHHrirHHriHrH&» *
,.:
£ <fiOSV» 250KVR 250 5E» gH^-E-T^
rmst TKftlttt TRF N5f|Q
:r u
i°

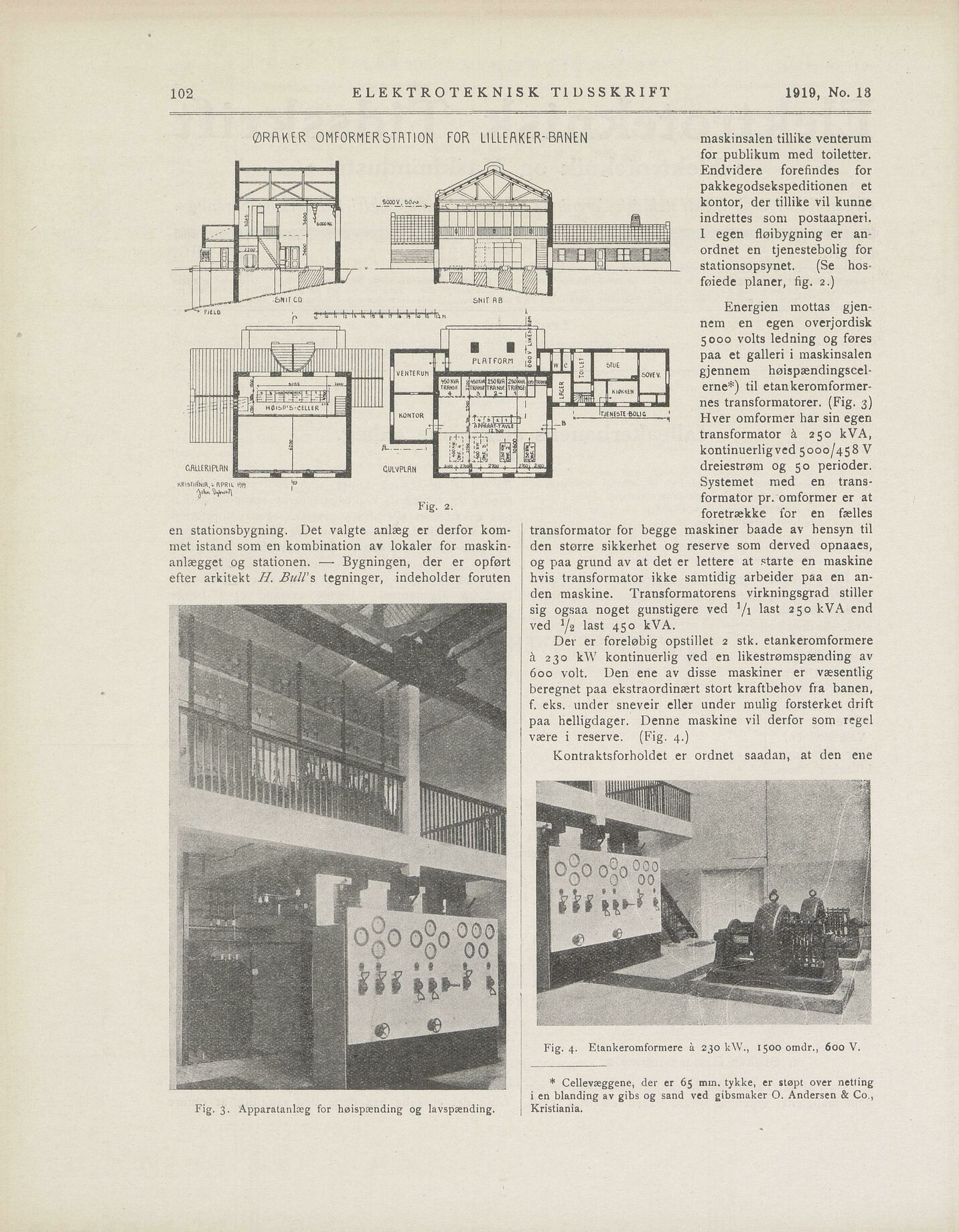

Fig. 2.
"–- MMP
Fig. 3. Apparatanlæg for høispænding og lavspænding.
lH®’ lIPx sSPay
. ..
Fig. 4. Etankeromformere å 230 kW., 1500 omdr., 600 V.
102 ELEKTROTEKNISK TIDSSKRIFT 1919, No. 13
