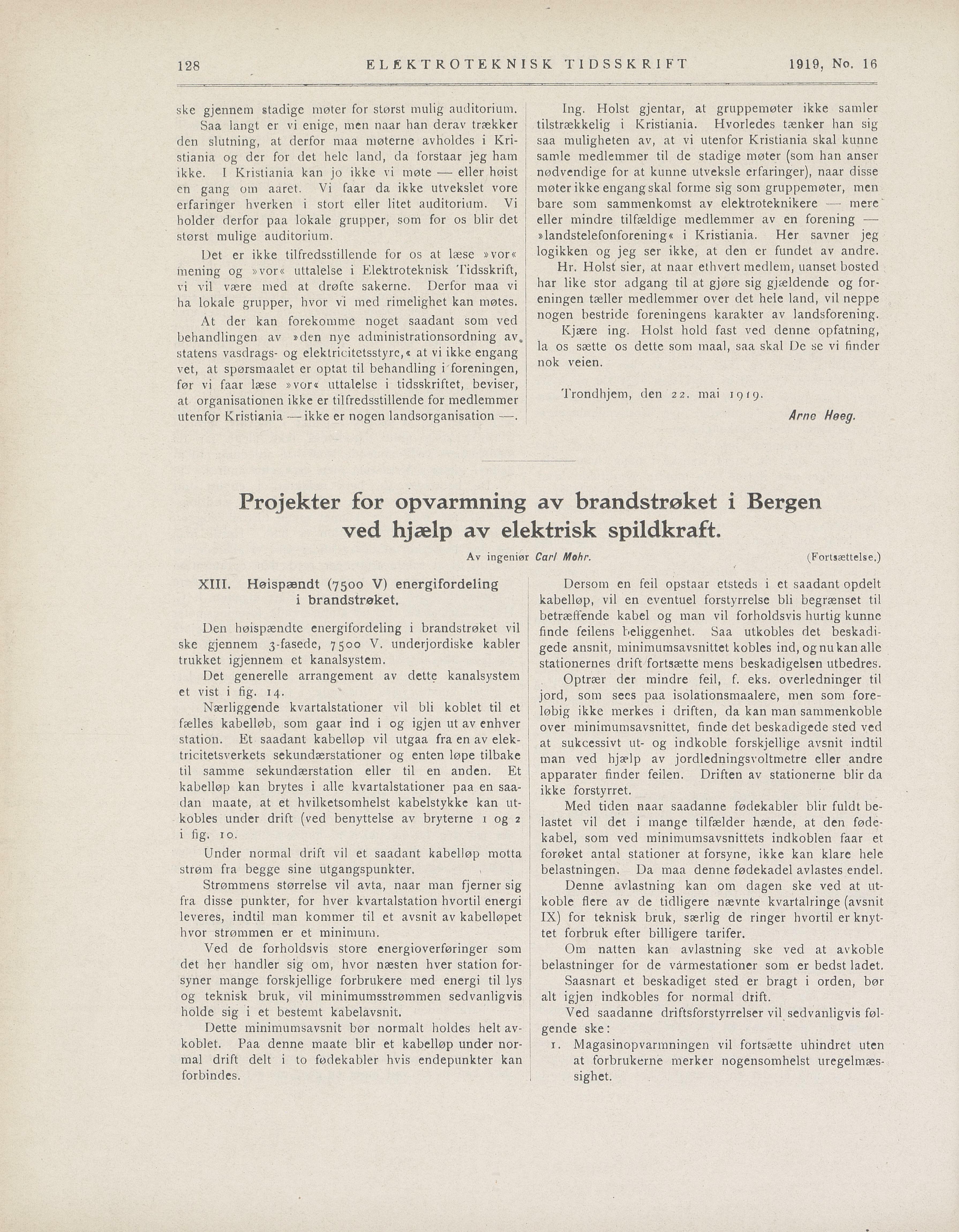

Full resolution (JPEG) - On this page / på denna sida - No. 16. 6. juni 1919 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Av ingeniør Carl Mohr.
XIII. Høispændt (7500 V) energifordeling
i brandstrøket.
Den høispændte energifordeling i brandstrøket vil
ske gjennem 3-fasede, 7500 V. underjordiske kabler
trukket igjennem et kanalsystem.
Det generelle arrangement av dette kanalsystem
et vist i fig. 14.
Nærliggende kvartalstationer vil bli koblet til et
fælles kabelløb, som gaar ind i og igjen ut av enhver
station. Et saadant kabelløp vil utgaa fra en av elek
tricitetsverkets sekundærstationer og enten løpe tilbake
til samme sekundærstation eller til en anden. Et
kabelløp kan brytes i alle kvartalstationer paa en saa
dan maate, at et hvilketsomhelst kabelstykke kan ut
kobles under drift (ved benyttelse av bryterne 1 og 2
i fig. 10.
Under normal drift vil et saadant kabelløp motta
strøm fra begge sine utgångspunkter.
Strømmens størrelse vil avta, naar man fjerner sig
fra disse punkter, for hver kvartalstation hvortil energi
leveres, indtil man kommer til et avsnit av kabelløpet
hvor strømmen er et minimum.
Ved de forholdsvis store energioverføringer som
det her handler sig om, hvor næsten hver station for
syner mange forskjellige forbrukere med energi til lys
og teknisk bruk, vil minimumsstrømmen sedvanligvis
holde sig i et bestemt kabelavsnit.
Dette minimumsavsnit bør normalt holdes helt av
koblet. Paa denne maate blir et kabelløp under nor
mal drift delt i to fødekabler hvis endepunkter kan
forbindes. sighet.
Projektør for opvarmning av brandstrøket i Bergen
ved hjælp av elektrisk spildkraft.
(Fortsættelse.)
Dersom en feil opstaar etsteds i et saadant opdelt
kabelløp, vil en eventuel forstyrrelse bli begrænset til
betræffende kabel og man vil forholdsvis hurtig kunne
finde feilens beliggenhet. Saa utkobles det beskadi
gede ansnit, minimumsavsnittet kobles ind, ognukan alle
stationernes drift fortsætte mens beskadigelsen utbedres.
Optrær der mindre feil, f. eks. overledninger til
jord, som sees paa isolationsmaalere, men som fore
løbig ikke merkes i driften, da kan man sammenkoble
over minimumsavsnittet, finde det beskadigede sted ved
at sukcessivt ut- og indkoble forskjellige avsnit indtil
man ved hjælp av jordledningsvoltmetre eller andre
apparater finder feilen. Driften av stationerne blir da
ikke forstyrret.
Med tiden naar saadanne fødekabler blir fuldt be
lastet vil det i mange tilfælder hænde, at den føde
kabel, som ved minimumsavsnittets indkoblen faar et
forøket antal stationer at forsyne, ikke kan klare hele
belastningen. Da maa denne fødekadel avlastes endel.
Denne avlastning kan om dagen ske ved at ut
koble flere av de tidligere nævnte kvartalringe (avsnit
IX) for teknisk bruk, særlig de ringer hvortil er knyt
tet forbruk efter billigere tarifer.
Om natten kan avlastning ske ved at avkoble
belastninger for de vårmestationer som er bedst ladet.
Saasnart et beskadiget sted er bragt i orden, bør
alt igjen indkobles for normal drift.
Ved saadanne driftsforstyrrelser vil sedvanligvis føl
gende ske:
1. Magasinopvarmningen vil fortsætte ubindret uten
at forbrukerne merker nogensomhelst uregelmæs-
ske gjennem stadige møter for størst mulig auditorium.
Saa langt er vi enige, men naar han derav trækker
den slutning, at derfor maa møterne avholdes i Kri
stiania og der for det hele land, da forstaar jeg ham
ikke. I Kristiania kan jo ikkc vi møte — eller høist
en gang om aaret. Vi faar da ikke utvekslet vore
erfaringer hverken i stort eller litet auditorium. Vi
holder derfor paa lokale grupper, som for os blir det
størst mulige auditorium.
Det er ikke tilfredsstillende for os at læse »vor«
mening og »vor« uttalelse i Elektroteknisk ’Tidsskrift,
vi vil være med at drøfte sakerne. Derfor maa vi
ha lokale grupper, hvor vi med rimelighet kan møtes.
At der kan forekomme noget saadant som ved
behandlingen av »den nye administrationsordning av
statens vasdrags- og elektricitetsstyrc,« at vi ikke engang
vet, at spørsmaalet er optat til behandling i föreningen,
før vi faar læse »vor« uttalelse i tidsskriftet, beviser,
at organisationen ikke er tilfredsstillende for medlemmer
utenfor Kristiania —ikke er nogen landsorganisation —.
Ing. Holst gjentar, at gruppemøter ikke samler
tilstrækkelig i Kristiania. Hvorledes tænker han sig
saa muligheten av, at vi utenfor Kristiania skal kunne
samle medlemmer til de stadige møter (som han anser
nødvendige for at kunne utveksle erfaringer), naar disse
møter ikke engang skal forme sig som gruppemøter, men
bare som sammenkomst av elektroteknikere — merc
eller mindre tilfældige medlemmer av en förening —
»landstelefonforening« i Kristiania. Her savner jeg
logikken og jeg ser ikke, at den er fundet av andre.
Hr. Holst sier, at naar ethvert medlem, uanset bosted
har like stor adgang til at gjøre sig gjældende og för
eningen tæller medlemmer over det hele land, vil neppe
nogen bestride föreningens karakter av landsforening.
Kjære ing. Holst hold fast ved denne opfatning,
la os sætte os dette som maal, saa skal De se vi finder
nok veien.
Trondhjem, den 22. mai 19 ry.
Arne Hgeg.
