marmortavle med 3 maaleinstrumenter, nemlig: 1
amperemeter for vekselstrøm, 1 ampere for like
strøm og x voltmeter, som ved hjælp av en volt
metervender kan kobles enten til likestrømmen eller
til vekselstrømmen. Koran instrumenttavlen sees 3
rat, som tjener til omkobling av sendeapparaterne
slik at de 3 foreskrevne bølgelængder 600, 450 og
300 m. faaes. Til venstre paa bordplaten sees mot
tagerplaten med de nødvendige betjeningsapparater.
Længst til venstre er haandtaket for antenneomkob
leren.
Denne omkobler er forsynet med alle nødvendige
blokeringer og brytere for sending og mottagning.
Under almindelig ekspedition har telegrafisten kun at
betjene dette ene haandtak. I den ene stilling, sen
destilling, kobles antennen til sendeapparaterne, vek
selstrømkredsen fra maskinen til transformatoren sluttes
og alle vigtige kredse i mottageren brytes. I den
anden stilling, mottagerstilling, kobles antennen til
mottagerapparaterne samtidig som sendeapparaterne kob
les fra antennen. De forskjellige mottagerkredse sluttes
og vekselstrømkredsen brytes, slik at om nøklen ved uagt
somhet nedtrykkes arbeider allikevel ikke senderen. Bak
mottageren har man en liten glødelampe, som ved hjælp
av en kobberrørspiral er induktiv koblet til jordledningen.
Ved hjælp av denne lampe kan antennen avstemmes efter
senderens primære høifrekvenskreds. Til venstre for lam
pen sees antennegjennemføringen. Til venstre for telegra
fistens plads og paa forsiden av bordet er en apparattavle
anbragt. Nederst sees de nødvendige sikringer og
brytere for likestrøm og vekselstrøm. Ovenfor sikrin
gerne og bryterne er 3 rat for betjening av igang
sætningsmotstanden og feltregulatorene for maskinerne.
Disse motstande er montert bak tavlen inde i bordet.
Øverst til høire paa tavlen sees en skyvemolstand, som
er indkoblet i vekselstrømsgeneratorens magnetiserings
kreds, og tjener til finregulering av generatorens spæn

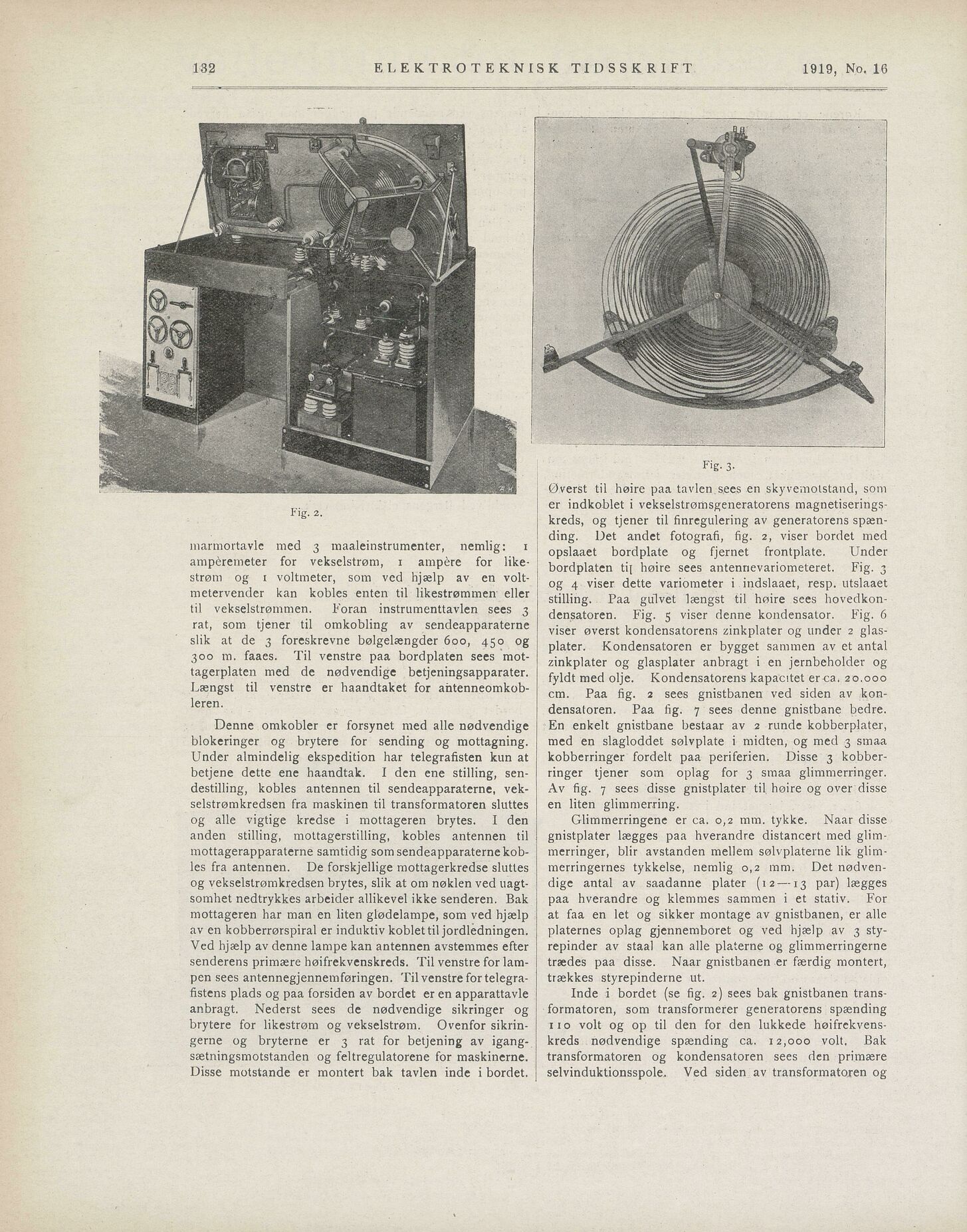

ding. Det andet fotografi, fig. 2, viser bordet med
opslaaet bordplate og fjernet frontplate. Under
bordplaten ti{ høire sees antennevariometeret. Fig. 3
og 4 viser dette variometer i indslaaet, resp. utslaaet
stilling. Paa giilvet længst til høire sees hovedkon
densatoren. Fig. 5 viser denne kondensator. Fig. 6
viser øverst kondensatorens zinkplater og under 2 glas
plater. Kondensatoren er bygget sammen av et antal
zinkplater og glasplater anbragt i en jernbeholder og
fyldt med olje. Kondensatorens kapacitet er ca. 20.000
cm. Paa fig. 2 sees gnistbanen ved siden av kon
densatoren. Paa fig. 7 sees denne gnistbane bedre.
En enkelt gnistbane bestaar av 2 runde kobberplater,
med en slagloddet sølvplate i midten, og med 3 smaa
kobberringer fordelt paa periferien. Disse 3 kobber
ringer tjener som oplag for 3 smaa glimmerringer.
Av fig. 7 sees disse gnistplater til høire og over disse
en liten glimmerring.
Glimmerringene er ca. 0,2 mm. tykke. Naar disse
gnistplater lægges paa hverandre distancert med glim
merringer, blir avstanden mellem sølvplaterne lik glim
merringernes tykkelse, nemlig 0,2 mm. Det nødven
dige antal av saadanne plater (12 —13 par) lægges
paa hverandre og klemmes sammen i et stativ. For
at faa en let og sikker montage av gnistbanen, er alle
platernes oplag gjennemboret og ved hjælp av 3 sty
repinder av staal kan alle platerne og glimmerringerne
trædes paa disse. Naar gnistbanen er færdig montert,
trækkes styrepinderne ut.
Inde i bordet (se fig. 2) sees bak gnistbanen trans
formatoren, som transformerer generatorens spænding
110 volt og op til den for den lukkede høifrekvens
kreds nødvendige spænding ca. 12,000 volt. Bak
transformatoren og kondensatoren sees den primære
selvinduktionsspole. Ved siden av transformatoren og
Fig. 2.
132 ELEKTROTEKNISK TIDSSKRIFT 1919, No. 16
