1
574 amp., indendørs type
Konstruktionen av ifiduktionsspoler.
1920, No. 4
ELEKTROTEKNISK TIDSSKRIFT
r. Materialerne her er blank kobberkabel, viklet i »pandekake
;n speciel dampbehandling. Sammenlignet med den ældre G. E.
log efter forfatterens mening et spørsmaal, om betonen ikke i det
vil være tilstrækkelig isolation mellem lagene under kortslutning
En ohmsk motstand vilde naturligvis ogsaa bidra
til at formindske kortslutningsstrømmen, men anven
delsen herav er som regel ikke praktisk paa grund av
encrgitapene i en saadan motstand under normaldrift.
En induktionsspole derimot kan let konstrueres saaledes,
at den indeholder en meget betydelig reaktans og en
overmaate ringe ohmsk motstand.
cirkelformen repræsenterer likevegtsformen for en elek
trisk strømkreds, hvor der ingen tendens er til bøining,
men kun til tækspændinger. At jern sedvanligvis ikke
anvendes i saadanne induktionsspoler har sin grund i
den bekjendte magnetiseringskarakteristik for jern. De
fleste av disse spoler konstrueres nemlig med fra 3—10
I
Fig- 33- Snit gjennem eh induktionsspole.

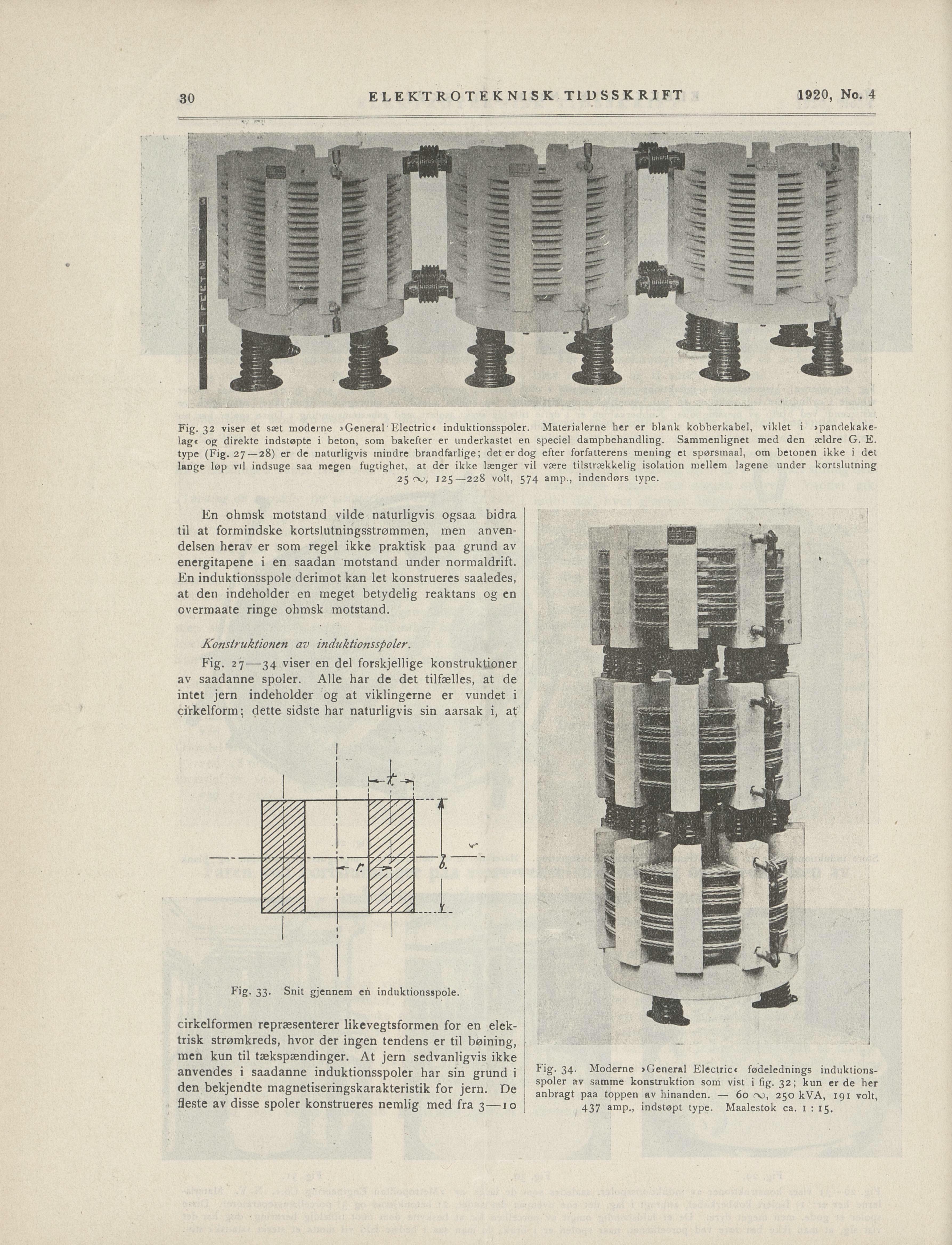

Fig. 32 viser et sæt moderne »General Electric* induktionsspoler.
lag* og direkte indstøpte i beton, som bakefier er underkastet en
type (Fig. 27 —28) er de naturligvis mindre brandfarlige; det er dog
lange løp vil indsuge saa megen fugtighet, at der ikke længer
2500, 125—228 volt,
Fig. 27—34 viser en del forskjellige konstruktioner
av saadanne spoler. Alle har de det tilfælles, at de
intet jern indeholder og at viklingerne er vundet i
cirkelform; dette sidste har naturligvis sin aarsak i, at
Fig. 34. Moderne »General Electric» fødelednings induklions
spoler av samme konstruktion som vist i fig. 32; kun er de her
anbragt paa toppen av hinanden. — 60 ro, 250 kVA, 19 1 volt,
437 amp., indstøpt type. Maalestok ca. 1:15.
J
30
1
iiZflii i.
i
I ÉÉ Itt P
l a sg i
’ By^
""w ”
<m **
