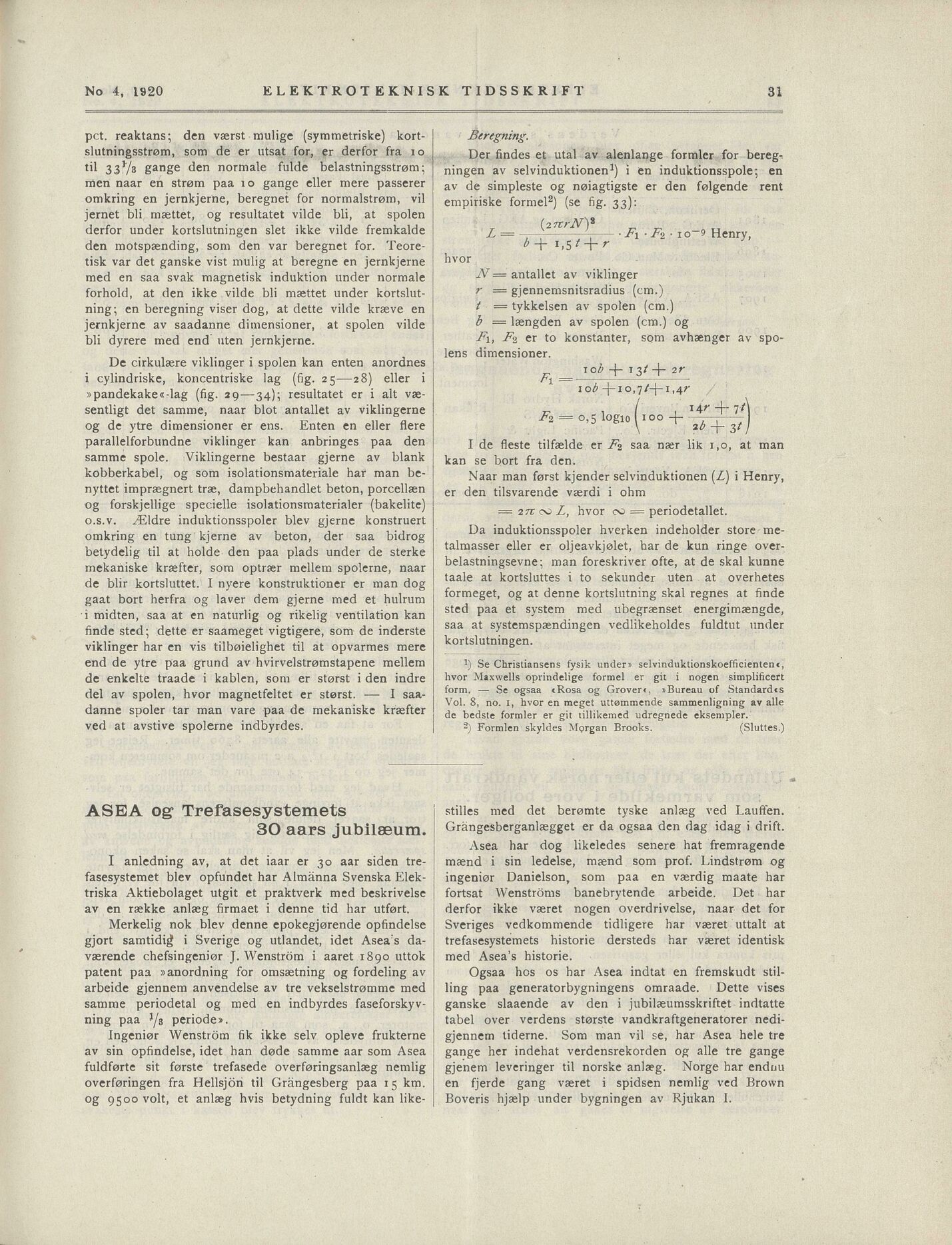

No 4, 1920 ELEKTROTEKNISK TIDSSKRIFT
pct. reaktans; den værst raulige (symmetriske) kort
slutningsstrøm, som de er utsat for, er derfor fra 10
til 33 Vs gange den normale fulde belastningsstrøm;
men naar en strøm paa 10 gange eller mere passerer
omkring en jernkjerne, beregnet for normalstrøm, vil
jernet bli mættet, og resultatet vilde bli, at spolen
derfor under kortslutningen slet ikke vilde fremkalde
den motspænding, som den var beregnet for. Teore
tisk var det ganske vist mulig at beregne en jernkjerne
med en saa svak magnetisk induktion under normale
forhold, at den ikke vilde bli mættet under kortslut
ning; en beregning viser dog, at dette vilde kræve en
jernkjerne av saadanne dimensioner, at spolen vilde
bli dyrere med end uten jernkjerne.
Beregning.
Der findes et utal av alenlange formler for bereg
ningen av selvinduktionen 1) i en induktionsspole; en
av de simpleste og nøiagtigste er den følgende rent
empiriske formel2) (se fig. 33):
(:znrN)2 „ „
Z = ;- • F\ • F% i 0~9 Henry,
b + *»5 * r
hvor
N antallet av viklinger
r gjennemsnitsradius (cm.)
t = tykkelsen av spolen (cm.)
b = længden av spolen (cm.) og
Zj, F% er to konstanter, som avhænger av spo
lens dimensioner.
De cirkulære viklinger i spolen kan enten anordnes
i cylindriske, koncentriske lag (fig. 25 —28) eller i
»pandekake«-lag (fig. 29 —34); resultatet er i alt væ
sentligt det samme, naar blot antallet av viklingerne
og de ytre dimensioner er ens. Enten en eller flere
parallelforbundne viklinger kan anbringes paa den
samme spole. Viklingerne bestaar gjerne av blank
kobberkabel, og som isolationsmateriale har man be
nyttet imprægnert træ, dampbehandlet beton, porcellæn
og forskjellige specielle isolationsraaterialer (bakelite)
o.s.v. Ældre induktionsspoler blev gjerne konstruert
omkring en tung kjerne av beton, der saa bidrog
betydelig til at holde den paa plads under de sterke
mekaniske kræfter, som optrær mellem spolerne, naar
de blir kortsluttet. I nyere konstruktioner er man dog
gaat bort herfra og laver dem gjerne med et hulrum
i midten, saa at en naturlig og rikelig ventilation kan
finde sted; dette er saameget vigtigere, som de inderste
viklinger har en vis tilbøielighet til at opvarmes mere
end de ytre paa grund av hvirvelstrømstapene mellem
de enkelte traade i kablen, som er størst i den indre
del av spolen, hvor magnetfeltet er størst. I saa
danne spoler tar man vare paa de mekaniske kræfter
ved at avstive spolerne indbyrdes.
F l3’ 4- 2 r
10b -j- 10,7/-)-!,4/’
R- = 0,5 >ogl° (100 +
I de fleste tilfælde er F% saa nær lik 1,0, at man
kan se bort fra den.
Naar man først kjender selvinduktionen (Z) i Henry,
er den tilsvarendc værdi i ohm
= 27i oj L, hvor oj === periodetallet.
Da induktionsspoler hverken indeholder store me
talmasser eller er oljeavkjølet, har de kun ringe over
belastningsevne; man föreskriver ofte, at de skal kunne
taale at kortsluttes i to sekunder uten at overhetes
formeget, og at denne kortslutning skal regnes at finde
sted paa et system med ubegrænset energimængde,
saa at systemspændingen vedlikeholdes fuldtut under
kortslutningen.
1) Se Christiansens fysik under» selvinduktionskoefficientenc,
hvor Maxwells oprindelige formel er git i nogen simplificert
form. Se ogsaa »Rosa og Grover», »Bureau of Standardcs
Vol. 8, no. 1, hvor en meget uttømmcnde sammenligning av alle
de bedste formler er git tillikemed udregnede eksempler.
2) Formlen skyldes Morgan Brooks. (Sluttes.)
ASEA og Trefasesystemets stilles med det berømte tyske anlæg ved Lauften.
Grhngesberganlægget er da ogsaa den dag idag i drift.
30 aars jubllæum.
Asea har dog likeledes senere hat fremragende
mænd i sin ledelse, mænd som prof. Lindstrøm og
ingeniør Danielson, som paa en værdig maate har
fortsat Wenströms banebrytende arbeide. Det har
derfor ikke været nogen overdrivelse, naar det for
Sveriges vedkommende tidligere har været uttalt at
trefasesystemets historie dersteds har været identisk
med Asea’s historie.
I anledning av, at det iaar er 30 aar siden tre
fasesystemet blev opfundet har Almänna Svenska Elek
triska Aktiebolaget utgit et praktverk med beskrivelse
av en række anlæg firmaet i denne tid har utført.
Merkelig nok blev denne epokegjørende opfindelse
gjort samtidig i Sverige og utlandet, idet Asea s da
værende chefsingeniør J. Wenström i aaret 1890 uttok
patent paa »anordning for omsætning og fordeling av
arbeide gjennem anvendelse av tre vekselstrømme med
samme periodetal og med en indbyrdes faseforskyv
ning paa */a periode».
Ingeniør Wenström fik ikke selv opleve frukterne
av sin opfindelse, idet han døde samme aar som Asea
fuldførte sit første trefasede overføringsanlæg nemlig
ovcrføringen fra Hellsjön til Grängesberg paa 15 km.
og 9500 volt, et anlæg hvis betydning fuldt kan like-
