E
3

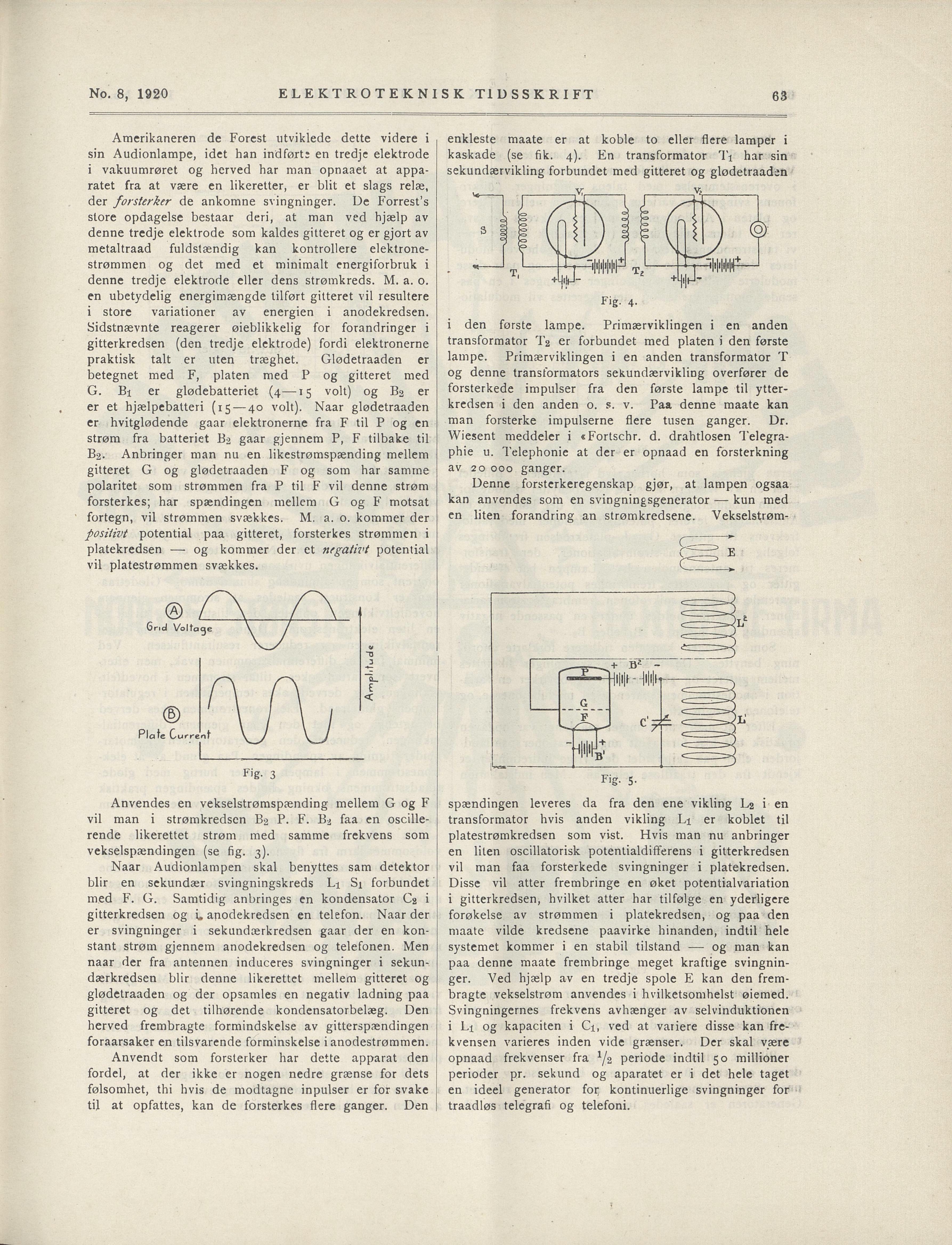

No. 8, 1920 ELEKTROTEKNISK TIDSSKRIFT
Amerikaneren de Forcst utviklede dette videre i
sin Audionlampe, idet han indført: en tredje elektrode
i vakuumrøret og herved har man opnaaet at appa
ratet fra at være en likeretter, er blit et slags relæ,
der forsterker de ankomne svingninger. De ForresPs
store opdagelse bestaar deri, at man ved hjælp av
denne tredje elektrode som kaldes gitteret og er gjort av
metaltraad fuldstændig kan kontrollere elektrone
strømmen og det med et minimalt energiforbruk i
denne tredje elektrode eller dens strømkreds. M. a. o.
en ubetydelig energimængde tilført gitteret vil resultere
i store variationer av energien i anodekredsen.
Sidstnævnte reagerer øieblikkelig for forandringer i
gitterkredsen (den tredje elektrode) fordi elektronerne
praktisk talt er uten træghet. Glødetraaden er
betegnet med F, platen med P og gitteret med
G. Bi er glødebatteriet (4—15 volt) og B2 er
er et hjælpebatteri (15 —40 volt). Naar glødetraaden
er hvitglødende gaar elektronerne fra F til P og en
strøm fra batteriet B2 gaar gjennem P, F tilbake til
B2. Anbringer man nu en likestrømspænding mellem
gitteret G og glødetraaden F og som har samme
polaritet som strømmen fra P til F vil denne strøm
forsterkes; har spændingen mellem G og F motsat
fortegn, vil strømmen svækkes. M. a. o. kommer der
positivt potential paa gitteret, forsterkes strømmen i
platekredsen — og kommer der et negativt potential
vil platestrømmen svækkes.
enkleste maate er at koble to eller flere lamper i
kaskade (se fik. 4). En transformator Ti har sin
sekundærvikling forbundet med gitteret og glødetraaden
i den første lampe. Primærviklingen i en anden
transformator T2 er forbundet med platen i den første
lampe. Primærviklingen ien anden transformator T
og denne transformators sekundærvikling overfører de
forsterkede impulser fra den første lampe til ytter
kredsen i den anden o. s. v. Paa denne maate kan
man forsterke impulserne flere tusen ganger. Dr.
Wiesent meddeler i «Fortschr. d. drahtlosen Telegra
phie u. Telephonie at der er opnaad en forsterkning
av 20 000 ganger.
Denne forsterkeregenskap gjør, at lampen ogsaa
kan anvendes som en svingningsgenerator — kun med
en liten forandring an strømkredsene. Vekselstrøm
Anvendes en vekselstrømspænding mellem G og F
vil man i strømkredsen B2 P. F. B2 faa en oscille
rende likerettet strøm med samme frekvens som
vekselspændingen (se fig. 3).
spændingen leveres da fra den ene vikling La i en
transformator hvis anden vikling Lj er koblet til
platestrømkredsen som vist. Hvis man nu anbringer
en liten oscillatorisk potenlialdifferens i gitterkredsen
vil man faa forsterkede svingninger i platekredsen.
Disse vil atter frembringe en øket potentialvariation
i gitterkredsen, hvilket atter har tilfølge en yderligere
forøkelse av strømmen i platekredsen, og paa den
maate vilde kredsene paavirke hinanden, indtil hele
systemet kommer i en stabil tilstand — og man kan
paa denne maate frembringe meget kraftige svingnin
ger. Ved hjælp av en tredje spole E kan den frem
bragte vekselstrøm anvendes i hvilketsomhelst øiemed.
Svingningernes frekvens avhænger av selvinduktionen
i Li og kapaciten i Ci, ved at variere disse kan fre
kvensen varieres inden vide grænser. Der skal være
opnaad frekvenser fra 1fz periode indtil 50 millioner
perioder pr. sekund og aparatet er i det hele taget
en ideel generator for; kontinuerlige svingninger for
traadløs telegrafi og telefoni.
Naar Audionlarapen skal benyttes sam detektor
blir en sekundær svingningskreds Li Si forbundet
med F. G. Samtidig anbringes en kondensator Ca i
gitterkredsen og L anodekredsen en telefon. Naar der
er svingninger i sekundærkredsen gaar der en kon
stant strøm gjennem anodekredsen og telefonen. Men
naar der fra antennen induceres svingninger i sekun
dærkredsen blir denne likerettet mellem gitteret og
glødetraaden og der opsamles en negativ ladning paa
gitteret og det tilhørende kondensatorbelæg. Den
herved frembragte formindskelse av gitterspændingen
foraarsaker en tilsvarende forminskelse i anodestrømraen.
Anvendt som forsterker har dette apparat den
fordel, at der ikkc er nogen nedre grænse for dets
følsomhet, thi hvis de modtagne inpulser er for svake
til at opfattes, kan de forsterkes flere ganger. Den
F’g- 5-
Fig. 4.
Fig- 3
63
rø rø
®/A /~\ t
6nd Voltage \ j
. V\j 1
Plate Current \^.J
G
rx~j c’^
IS
