B"

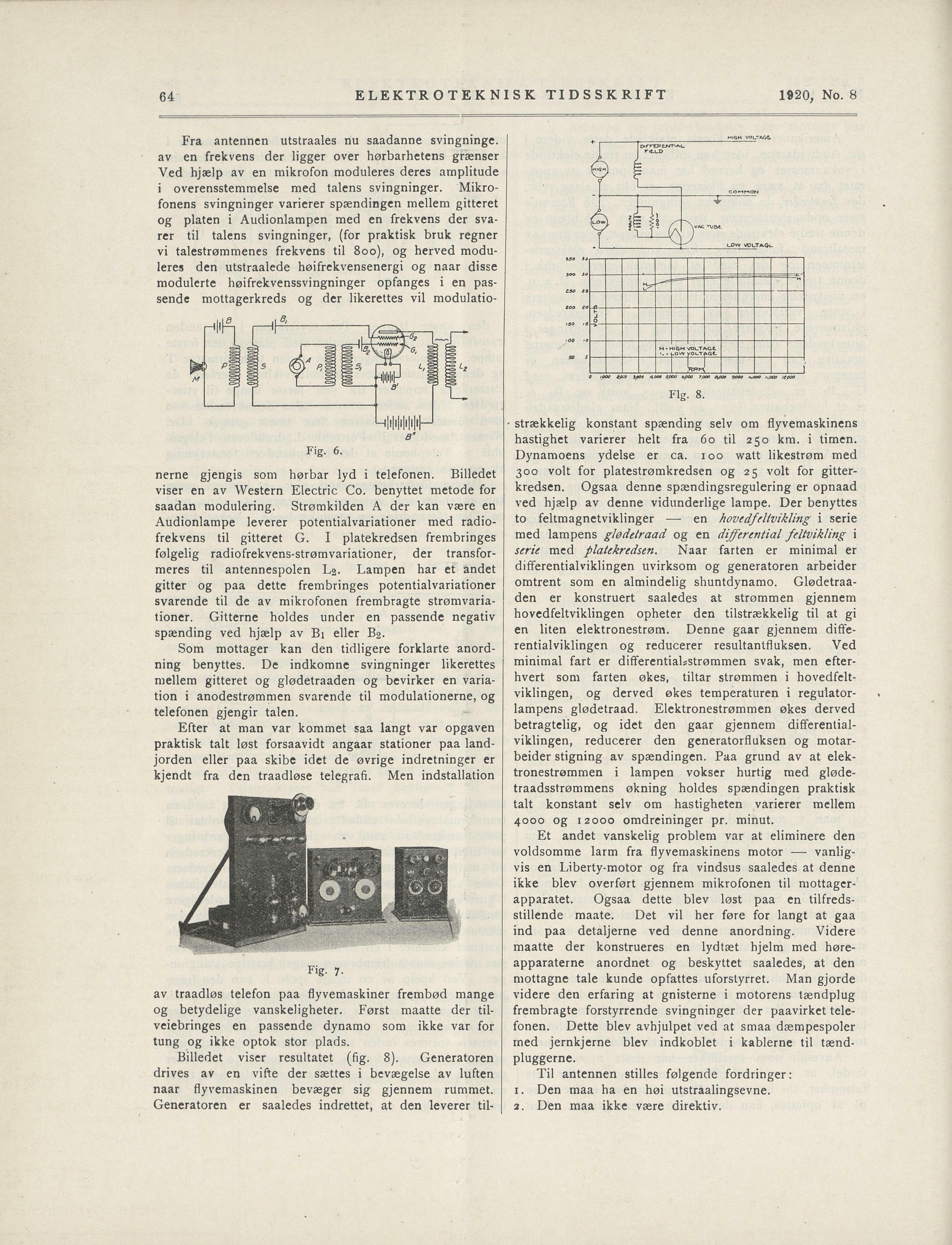

ELEKTROTEKNISK TIDSSKRIFT 1920, No. 8
Fra antennen utstraales nu saadanne svingninge.
av en frekvens der ligger over hørbarhetens grænser
Ved hjælp av en mikrofon moduleres deres amplitude
i overensstemmelse med talens svingninger. Mikro
fonens svingninger varierer spændingen mellem gitteret
og platen i Audionlampen med en frekvens der sva
rer til talens svingninger, (for praktisk bruk regner
vi talestrømmenes frekvens til 800), og herved modu
leres den utstraalede høifrekvensenergi og naar disse
modulerte høifrekvenssvingninger opfanges i en pas
sende mottagerkreds og der likerettes vil modulatio-
strækkelig konstant spænding seiv om flyvemaskinens
hastighet varierer helt fra 60 til 250 km. i timen.
Dynamoens ydelse er ca. 100 watt likestrøm med
300 volt for platestrømkredsen og 25 volt for gitter
kredsen. Ogsaa denne spændingsregulering er opnaad
ved hjælp av denne vidunderlige lampe. Der benyttes
to feltraagnetviklinger — en hovedfeltvikling i serie
med lampens glødelraad og en differential feltvikling i
serie med platekredsen. Naar farten er minimal er
diflerentialviklingen uvirksom og generatoren arbeider
omtrent som en almindelig shuntdynamo. Glødetraa
den er konstruert saaledes at strømmen gjennem
hovedfeltviklingen opheter den tilstrækkelig til at gi
en liten elektronestrøm. Denne gaar gjennem diffe
rentialviklingen og reducerer resultantfluksen. Ved
minimal fart er differentiaLstrømmen svak, men efter
hvert som farten økes, tiltar strømmen i hovedfclt
viklingen, og derved økes temperaturen i regulator
lampens glødetraad. Elektronestrømmen økes derved
betragtelig, og idet den gaar gjennem differential
viklingen, reducerer den generatorfluksen og motar
beider stigning av spændingen. Paa grund av at elek
tronestrømmen i lampen vokser hurtig med gløde
traadsstrømmens økning holdes spændingen praktisk
talt konstant seiv om hastigheten varierer mellem
4000 og 12000 omdreininger pr. minut.
nerne gjengis som hørbar lyd i telefonen. Billedet
viser en av Western Electric Co. benyttet metode for
saadan modulering. Strømkilden A der kan være en
Audionlampe leverer potentialvariationer med radio
frekvens til gitteret G. I platekredsen frembringes
følgelig radiofrekvens-strømvariationer, der transfor
raeres til antennespolen L2. Lampen har et andet
gitter og paa dette frembringes potentialvariationer
svarende til de av mikrofonen frembragte strømvaria
tioner. Gitterne holdes under en passende negativ
spænding ved hjælp av Bi eller B2.
Som mottager kan den tidligere forklarte anord
ning benyttes. De indkomne svingninger likerettes
mellem gitteret og glødetraaden og bevirker en varia
tion i anodestrømmen svarende til modulationerne, og
telefonen gjengir talen.
Efter at man var kommet saa langt var opgaven
praktisk talt løst forsaavidt angaar stationer paa land
jorden eller paa skibe idet de øvrige indretninger er
kjendt fra den traadløse telegrafi. Men indstallation
Et andet vanskelig problem var at eliminere den
voldsomme larm fra flyvemaskinens motor — vanlig
vis en Liberty-motor og fra vindsus saaledes at denne
ikke blev overført gjennem mikrofonen til mottager
apparatet. Ogsaa dette blev løst paa en tilfreds
stillende maate. Det vil her føre for langt at gaa
ind paa detaljerne ved denne anordning. Videre
maatte der konstrueres en lydtæt hjelm med høre
apparaterne anordnet og beskyttet saaledes, at den
mottagne tale kunde opfattes uforslyrret. Man gjorde
videre den erfaring at gnisterne i motorens tændplug
frembragte forstyrrende svingninger der paavirket tele
fonen. Dette blev avhjulpet ved at smaa dæmpespoler
rned jernkjerne blev indkoblet i kablerne til tænd
pluggerne.
av traadløs telefon paa flyvemaskiner frembød mange
og betydelige vanskeligheter. Først maatte der til
veiebringes en passende dynamo som ikke var for
tung og ikke optok stor plads.
Billedet viser resultatet (fig. 8). Generatoren
drives av en vifte der sættes i bcvægelse av luften
naar flyvemaskinen bevæger sig gjennem rummet.
Generatoren er saaledes indrettet, at den leverer til-
Til antennen stilles følgende fordringer:
1. Den maa ha en høi utstraalingsevne.
2. Den maa ikke være direktiv.
Fig. 8.
0 lOOO tpco 3,000 4 000 5CCO f,0O0 TOOO Ofiao 9000 *.<**> 11.000 lecoo
Fig. 6.
Fig. 7.
64
HifJM VOUTAÖt
4- , f
DirKEHCArriAu
r.e.uD
T C
9 N
9 / \väc njöt
„ 1 JX_. LDW VOLTAQi-
£SO ti
ZOO to S\
t-
J
/ao i 6 O
H • HIQM VOLTAGt
-MM rfa*l+hHH-
Hll£
pm
m §
