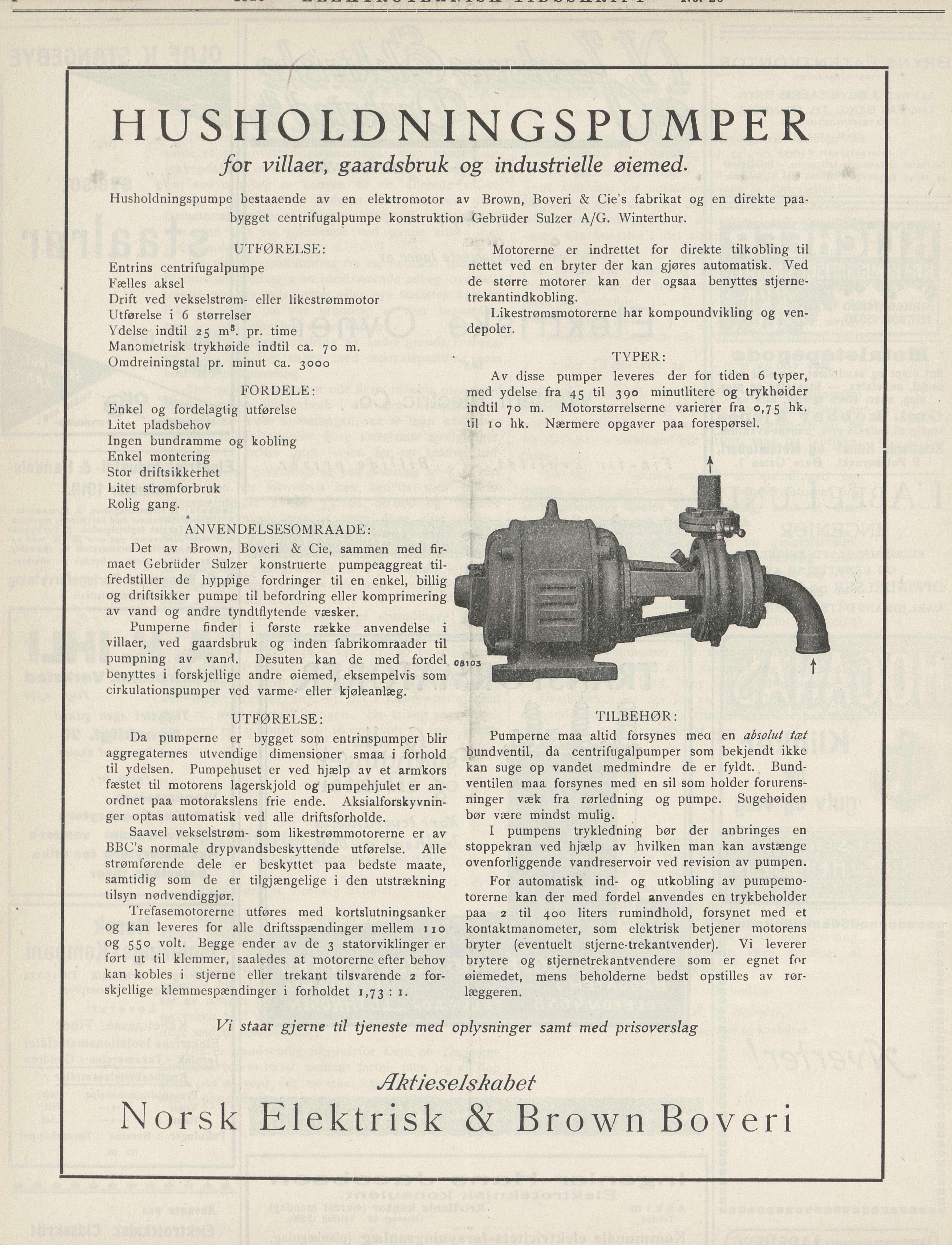

HUS HOLDNINGS PUMPE R
/or villeier, gaardsbruk og industrielle øiemed
Husholdningspumpe bestaaende av en elektromotor av Brown, Boveri & Cie’s fabrikat og en direkte paa
bygget centrifugalpumpe konstruktion Gebriider Sulzer A/G. Winterthur.
UTFØRELSE: Motorerne er indrettet for direkte tilkobling til
nettet ved en bryter der kan gjøres automatisk. Ved
de større motorer kan der ogsaa benyttes stjerne
trekantindkobling.
Entrins centrifugalpumpe
Fælles aksel
Drift ved vekselstrøm- eller likestrømmotor
Utførelse i 6 slørrelser Likestrømsmotorerne har kompoundvikling og ven
depoler.
Ydelse indtil 25 m3. pr. time
Manometrisk trykhøide indtil ca. 70 m.
Omdreiningstal pr. minut ca. 3000
TYPER;
Av disse pumper leveres der for tiden 6 typer,
med ydelse fra 45 til 390 minutlitere og trykhøider
indtil 70 m. Motorstørrelserne varierer fra 0,75 hk.
til 10 hk. Nærraere opgaver paa forespørsel.
FORDELE:
Enkel og fordelagtig utførelse
Litet pladsbehov
Ingen bundramme og kobling
Enkel montering
Stor driftsikkerhet
Litet strømforbruk
Rolig gang.
AN VENDELSESOMRAADE:
Det av Brown, Boveri & Cie, sammen med fir
maet Gebriider Sulzer konstruerte pumpeaggreat til
fredstiller de hyppige fordringer til en enkel, billig
og driftsikker pumpe til befordring eller komprimering
av vand og andre tyndtflytende væsker.
Pumperne finder i første række anvendelse i
villaer, ved gaardsbruk og inden fabrikomraader til
pumpning av vand. Desuten kan de med fordel
benyttes i forskjellige andre øiemed, eksempelvis som
cirkulationspuraper ved varme- eller kjøleanlæg.
TILBEHØR:
UTFØRELSE;
Pumperne maa altid forsynes mea en absolut tæt
bundventil, da centrifugalpumper som bekjendt ikke
kan suge op vandel raedmindre de er fyldt. Bund
ventilen maa forsynes med en sil som holder forurens
ninger væk fra rørledning og pumpe. Sugehøiden
bør være mindst mulig.
Da pumperne er bygget som entrinspumper blir
aggregaternes utvendige dimensioner smaa i forhold
til ydelsen. Pumpehuset er ved hjælp av et armkors
fæstet til motorens lagerskjold og pumpehjulet er an
ordnet paa motorakslens frie ende. Aksialforskyvnin
ger optas automatisk ved alle driftsforholde.
I pumpens trykledning bør der anbringes en
stoppekran ved hjælp av hvilken man kan avstænge
ovenforliggende vandreservoir ved revision av pumpen.
Saavel vekselstrøm- som likestrømmotorerne er av
BBC’s normale drypvandsbeskyttende utførelse. Alle
strømførende dele er beskyttet paa bedste maate,
samtidig som de er tilgjængelige i den utstrækning
tilsyn nødvendiggjør.
For automatisk ind- og utkobling av purapemo
torerne kan der med fordel anvendes en trykbeholder
paa 2 til 400 liters rumindhold, forsynet med et
kontaktmanometer, som elektrisk betjener motorens
bryter (eventuelt stjerne-trekantvender). Vi leverer
brytere og stjernetrekantvendere som er egnet for
øiemedet, mens beholderne bedst opstilles av rør
læggeren.
Trefasemotorerne utføres med kortslutningsanker
og kan leveres for alle driftsspændinger mellem iio
og 55° volt. Begge ender av de 3 statorviklinger er
ført ut til klemmer, saaledes at motorerne efter behov
kan kobles i stjerne eller trekant tilsvarende 2 for
skjellige klemmespændinger i forholdet 1,73 : 1.
Vi staav gjerne til tjeneste med oplysninger samt med prisoverslag
Jlktieselskabet
Norsk Elektrisk & Brown Boveri
