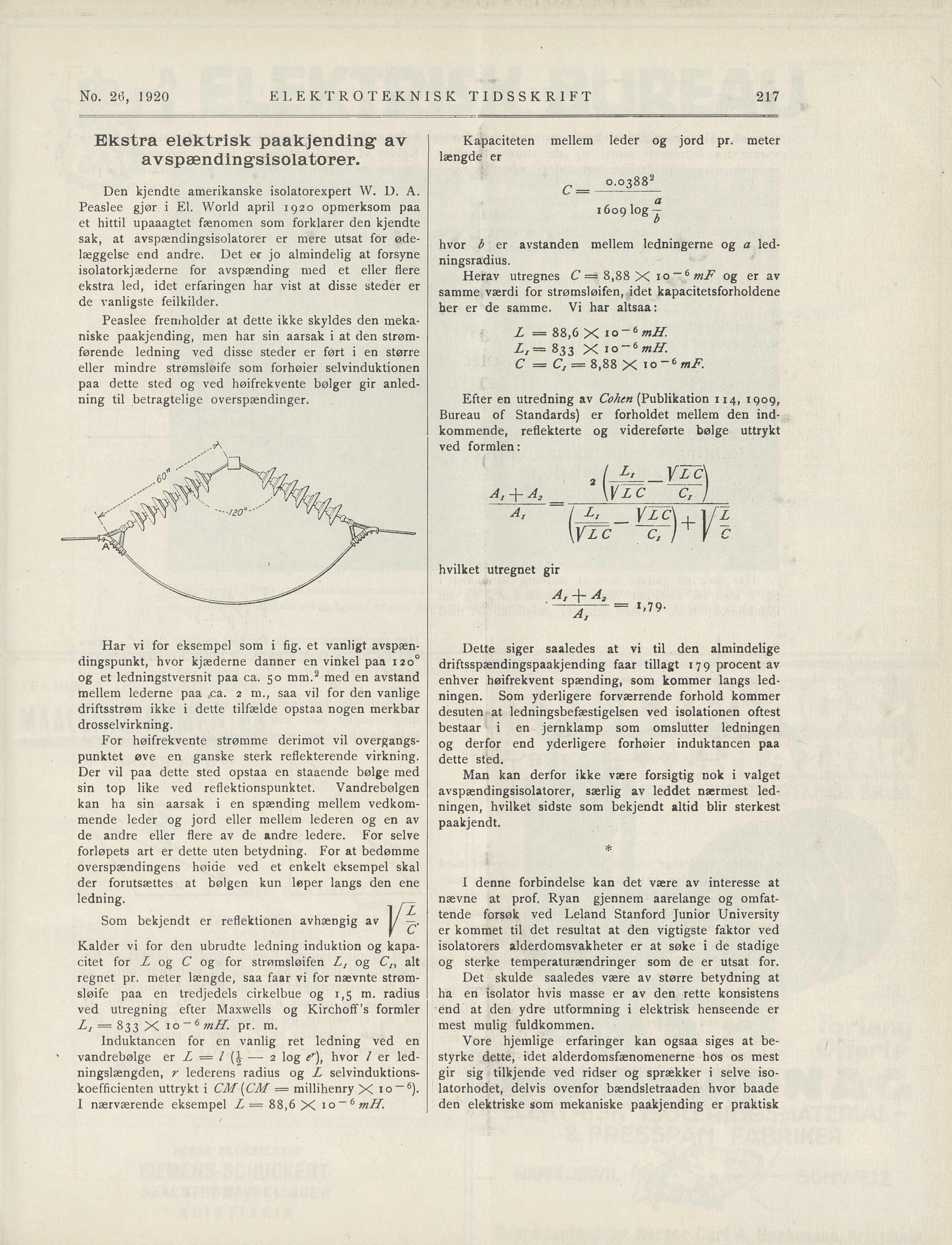

No. 26, 1920 ELEKTROTEKNISK TIDSSKRIFT
Ekstra elektrisk paakjending* av
avspændingsisolatorer.
Kapaciteten mellem leder og jord pr. meter
længde er
c _ 0.0388 2
Den kjendle amerikanske isolatorexpert W. D. A.
Peaslee gjør i El. World april 1920 opmerksom paa
et hittil upaaagtet fænomen som forklarer den kjendte
sak, at avspændingsisolatorer er mere utsat for øde
læggelse end andre. Det er jo almindelig at forsyne
isolatorkjæderne for avspænding med et eller flere
ekstra led, idet erfaringen har vist at disse steder er
de vanligste feilkilder.
a
1609 log-
hvor b er avstanden mellem ledningerne og a led
ningsradius.
Herav utregnes C — 8,88 X io~ 6 mF og er av
samme værdi for strømsløifen, idet kapacitetsforholdene
her er de samme. Vi har altsaa:
Peaslee fremholder at dette ikke skyldes den meka
niske paakjending, men har sin aarsak i at den strøm
førende ledning ved disse steder er ført i en større
eller mindre strømsløife som forhøier selvinduktionen
paa dette sted og ved høifrekvente bølger gir anled
ning til betragtelige overspændinger.
Z = 88,6 X io~ 6 mH
Lj — 833 X 1o “ 6 mH.
C — C, — 8,88 X to ~ 6 tnF.
Efter en utredning av Cohen (Publikation 114, 1909,
Bureau of Standards) er forholdet mellem den ind
kommende, reflekterte og videreførte bølge uttrykt
ved formlen:
A. +A, \l! LC C, j
hvilket utregnet gir
A/ Aj
Har vi for eksempel som i fig. et vanligt avspæn
dingspunkt, hvor kjæderne danner en vinkel paa 120°
og et ledningstversnit paa ca. 50 mm. 2 med en avstand
mellem lederne paa ,ca. 2 m., saa vil for den vanlige
driftsstrøm ikke i dette tilfælde opstaa nogen merkbar
drosselvirkning.
Dette siger saaledes at vi til den almindelige
driftsspændingspaakjending faar tillagt 179 procent av
enhver høifrekvent spænding, som kommer langs led
ningen. Som yderligere forværrende forhold kommer
desuten at ledningsbefæstigelsen ved isolationen oftest
bestaar i en jernklamp som omslutter ledningen
og derfor end yderligere forhøier induktancen paa
dette sted.
For høifrekvente strømme derimot vil overgangs
punktet øve en ganske sterk reflekterende virkning.
Der vil paa dette sted opstaa en staaende bølge med
sin top like ved reflektionspunktet. Vandrebølgen
kan ha sin aarsak i en spænding mellem vedkom
mende leder og jord eller mellem lederen og en av
de andre eller flere av de andre ledere. For selve
forløpets art er dette uten betydning. For at bedømme
overspændingens høide ved et enkelt eksempel skal
der forutsættes at bølgen kun leper langs den ene
ledning.
Man kan derfor ikke være forsigtig nok i valget
avspændingsisolatorer, særlig av leddet nærmest led
ningen, hvilket sidste som bekjendt altid blir sterkest
paakjendt.
