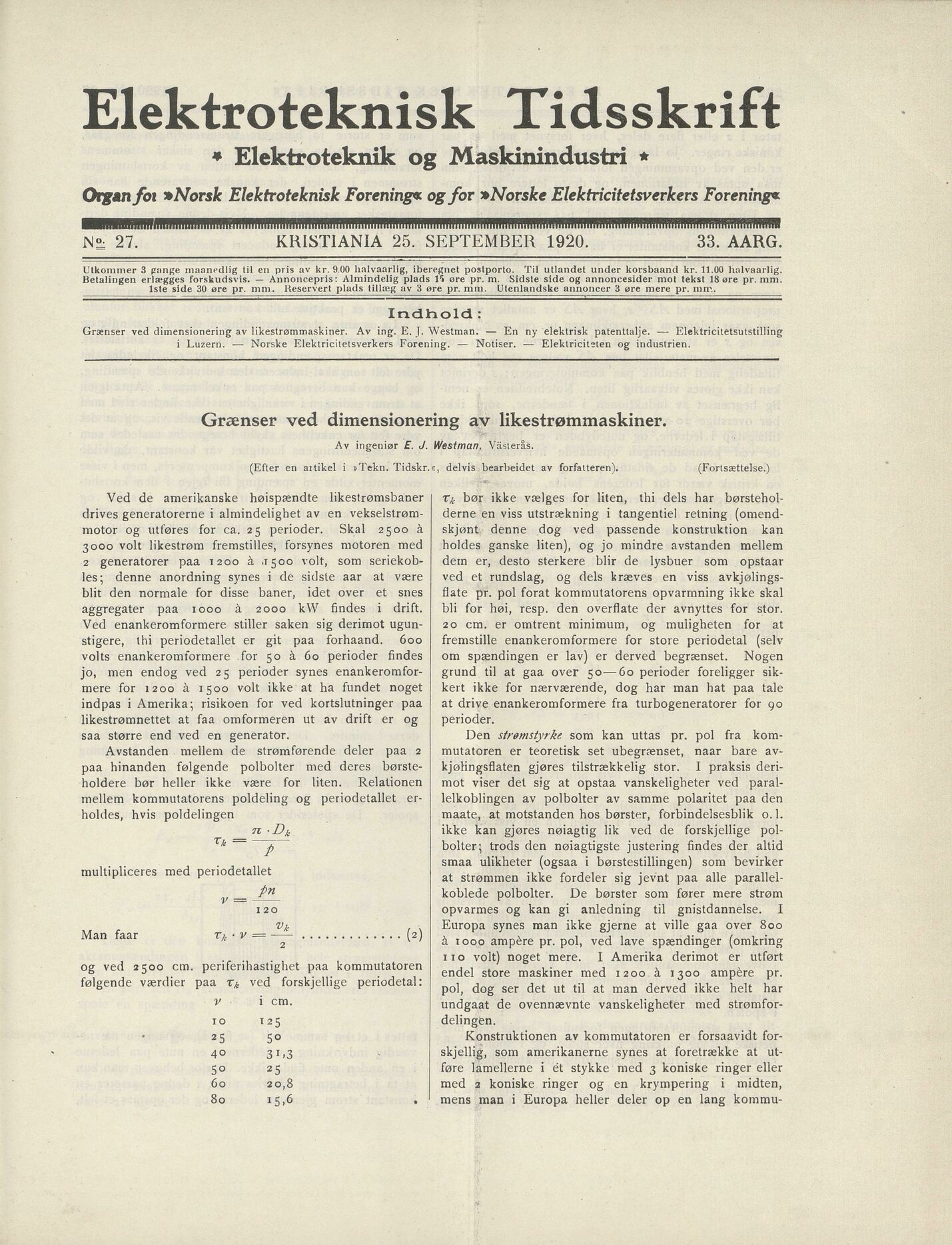

Full resolution (JPEG) - On this page / på denna sida - No. 27. 25. september 1920 - Sider ...
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Elektroteknisk Tidsskrift
» Elektroteknik og Maskinindustri *
Organfoi *Norsk Elektroteknisk Förening* ogfor »Norske Elektricitetsverkers Förening*
KRISTIANIA 25. SEPTEMBER 1920. 33. AARG.
27.
Utkommer 3 pange maanedlig til en pris av kr. 9.00 halvaarlig, iberegnet postporto. Til utlandet under korsbaand kr. 11.00 halvaarlig.
Betalingen erlægges forskudsvis. — Annoncepris: Almindelig plads IS øre pr. m. Sidste side og annoncesider mol tekst 18 øre pr. mm.
Iste side 30 øre pr. mm. Reservert plads lillæg av 3 øre pr. mm. Utenlandske annoncer 3 øre mere pr. mm.
Indfiold :
Grænser ved dimensionering av likestrømmaskiner. Av ing. E. J. Westman. — En ny elektrisk patenttalje. — Elektricitetsutstilling
i Luzern. — Norske Elektricitetsverkers Förening. — Notiser. — Elektriciteten og industrien.
Grænser ved dimensionering av likestrømmaskiner.
Av ingeniør E. J. Westman, Västerås.
(Efter en aitikel i iTekn. Tidskr.<t, delvis bearbeidet av forfalteren). (Fortsættelse.)
Ved de amerikanske høispændte likestrømsbaner
drives generatorerne i almindelighet av en vekselstrøm
motor og utføres for ca. 25 perioder. Skal 2500 å
3000 volt likestrøm fremstilles, forsynes motoren med
2 generatorer paa 1200 å a500 volt, som seriekob
les; denne anordning synes i de sidste aar at være
blit den normale for disse baner, idet over et snes
aggregatet- paa 1000 ä 2000 kW findes i drift.
Ved enankeromformere stiller saken sig derimot ugun
stigere, thi periodetallet er git paa forhaand. 600
volts enankeromformere for 50 å 60 perioder findes
jo, men endog ved 25 perioder synes enankeromfor
mere for 1200 å 1500 volt ikke at ha fundet noget
indpas i Amerika; risikoen for ved kortslutninger paa
likestrømnettet at faa omformeren ut av drift er og
saa større end ved en generator.
Xk bør ikke vælges for liten, thi dels har børstehol
derne en viss utstrækning i tangentiel retning (omend
skjønt denne dog ved passende konstruktion kan
holdes ganske liten), og jo mindre avstanden mellem
dem er, desto sterkere blir de lysbuer som opstaar
ved et rundslag, og dels kræves en viss avkjølings
fiate pr. pol forat kommutatorens opvarmning ikke skal
bli for høi, resp. den overflate der avnyttes for stor.
20 cm. er omtrent minimum, og muligheten for at
fremstille enankeromformere for store periodetal (seiv
om spændingen er lav) er derved begrænset. Nogen
grund til at gaa over 50—60 perioder föreligger sik
kert ikke for nærværende, dog har man hat paa tale
at drive enankeromformere fra turbogeneratorer for go
perioder.
Den strømstyrke som kan uttas pr. pol fra kom
mutatoren er teoretisk set ubegrænset, naar bare av
kjølingsflaten gjøres tilstrækkelig stor. I praksis deri
mot viser del sig at opstaa vanskeligheter ved paral
lelkoblingen av polbolter av samme polaritet paa den
maate, at motstanden hos børster, forbindelsesblik o. 1.
ikke kan gjøres nøiagtig lik ved de forskjellige pol
bolter; trods den nøiagtigste justering findes der altid
smaa ulikheter (ogsaa i børstestillingen) som bevirker
at strømmen ikke fordeler sig jevnt paa alle parallel
koblede polbolter. De børster som fører mere strøm
opvarmes og kan gi anledning til gnistdannelse. I
Europa synes man ikke gjerne at ville gaa over 800
å 1000 ampére pr. pol, ved lave spændinger (omkring
no volt) noget mere. I Amerika derimot er utført
endel store maskiner med 1200 a 1300 ampére pr.
pol, dog ser det ut til at man derved ikke helt har
undgaat de ovennævnte vanskeligheter med strømfor
delingen.
Avstanden mellem de strømførende deler paa 2
paa hinanden følgende polbolter med deres børste
holdere bør heller ikke være for liten. Relationen
mellem kommutatorens poldeling og periodetallet er
holdes, hvis poldelingen
n Dk
Xk =
P
multipliceres med periodetallet
pn
v = —
I 20
Man faar T& • v = —— (2)
2
og ved 2500 cm. periferihastighet paa kommutatoren
følgende værdier paa ved forskjellige periodetal:
v i cm.
10 125
Konstruktionen av kommutatoren er forsaavidt for
skjellig, som amerikanerne synes at foretrække at ut
føre lamellerne i ét stykke med 3 koniske ringer eller
med 2 koniske ringer og en krympering i midten,
mens man i Europa heller deler op en lang kommu-
2 5 5°
40 31,3
5° 2 5
6o 20,8
8o 15,6
