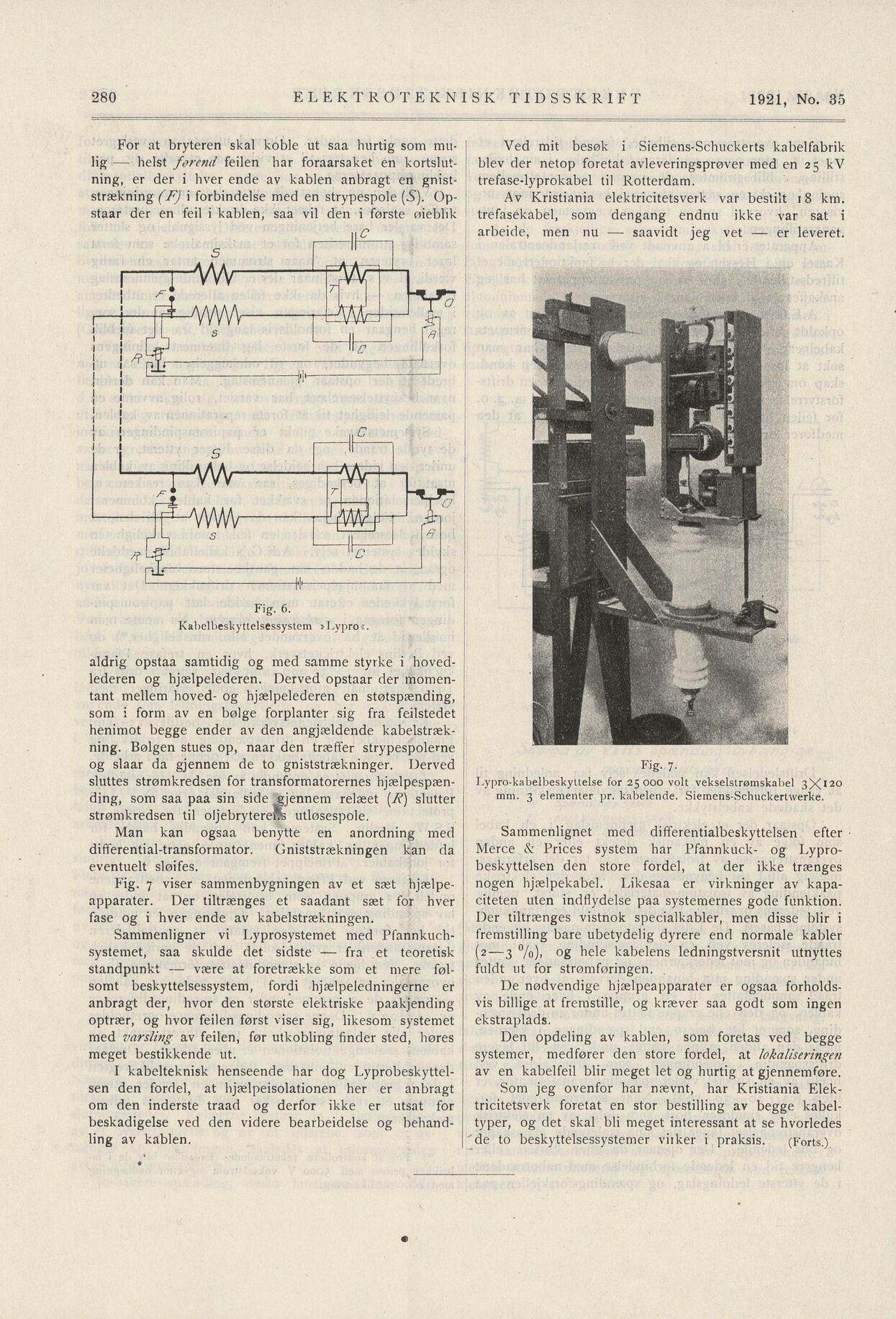

ELEKTROTEKNISK TIDSSKRIFT 1921, No. 35
For at bryteren skal koble ut saa hurtig som mu
lig helst førend feilen har foraarsaket en kortslut
ning, er der i hver ende av kablen anbragt en gnist
strækning (F) i forbindelse med en strypespole (5). Op
staar der en feil i kablen, saa vil den i første øiebhk
Ved mit besøk i Siemens-Schuckerts kabelfabrik
blev der netop foretat avleveringsprøver med en 25 kV
trefase-lyprokabel til Rotterdam.
Av Kristiania elektricitetsverk var bestilt 18 km.
trefasekabel, som dengang endnu ikke var sat i
arbeide, men nu saavidt jeg vet er leveret.
aldrig opstaa samtidig og med samme styrke i hoved
lederen og hjælpelederen. Derved opstaar der momen
tant mellem hoved- og hjælpelederen en støtspænding,
som i form av en bølge forplanter sig fra feilstedet
henimot begge ender av den angjældende kabelstræk
ning. Bølgen stues op, naar den træffer strypespolerne
og slaar da gjennem de to gniststrækninger, Derved
sluttes strømkredsen for transformatorernes hjælpespæn
ding, som saa paa sin side gjennem relæet [R) slutter
strømkredsen til oljebryterelæ utløsespole.
Man kan ogsaa benytte en anordning med
differential-transformator. Gniststrækningen kan da
eventuelt sløifes.
Lypro-kabelbeskyltelse for 25000 volt vekselstrømskabel 3X 120
mm. 3 elemenler pr. kabelende. Siemens-Schuckertwerke.
Sammenlignet med differentialbeskyttelsen efter
Merce & Prices system har Pfannkuck- og Lypro
beskyttelsen den store fordel, at der ikke trænges
nogen hjælpekabel. Likesaa er virkninger av kapa
citeten uten indtlydelse paa systemernes gode funktion.
Der tiltrænges vistnok specialkabler, men disse blir i
fremstilling bare übetydelig dyrere end normale kabler
(2 —3 %), og hele kabelens ledningstversnit utnyttes
fuldt ut for strømføringen.
Fig. 7 viser sammenbygningen av et sæt hjælpe
apparater. Der tiltrænges et saadant sæt for hver
fase og i hver ende av kabelstrækningen.
Sammenligner vi Lyprosystemet med Pfannkuch
systemet, saa skulde det sidste fra et teoretisk
standpunkt være at foretrække som et mere føl
somt beskyttelsessystem, fordi hjælpeledningerne er
anbragt der, hvor den største elektriske paakjending
optrær, og hvor feilen først viser sig, likesom systemet
med varsling av feilen, før utkobling finder sted, høres
meget bestikkende ut.
De nødvendige hjælpeapparater er ogsaa forholds
vis billige at frerastille, og kræver saa godt som ingen
ekstraplads.
Den opdeling av kablen, som foretas ved begge
systemer, medfører den store fordel, at lokaliseringen
av en kabelfeil blir meget let og hurtig at gjennemføre.
I kabelteknisk henseende har dog Lyprobeskyttel
sen den fordel, at hjælpeisolationen her er anbragt
om den inderste traad og derfor ikke er utsat for
beskadigelse ved den videre bearbeidelse og behand
ling av kablen.
Som jeg ovenfor har nævnt, har Kristiania Elek
tricitetsverk foretat en stor bestilling av begge kabel
typer, og det skal bli meget interessant at se hvorledes
de to beskyttelsessystemer viiker i praksis. (Forts.)
Fig- 7-
Kabelbeskyttelsessystem »Lypro*
Fig. 6.
280
I—ll^—l
s
!
r i S WW
i L& 5 p
I |’fff -:i— : J
i i 5 "
Afs/——|
—ff-A/vwv—4Mf4^X"
5 "-v- r
r> ’ H’
’Jgv fei
ifin Isß».e&M*-: fev
