ELEKTROTEKNISK TIDSSKRIFT
No. 35, 1922
som konstruktøren vil tillate grundet de hvirvelstrømme
som opstaar. Stavens stivhet blir herved forøket. Dog
har det vist sig i praksis, at seiv 3 meter lange staver
ved hjælp av presning, bakning og ompresning og
bakning med mikanit blir likesaa stabil som ganske
massive staver.
B 2 gange ombøiet paa høikant. I denne anordning
kan flere delledere bli indlagt og ombøiet samtidig.
Ombøiningen paa flatsiden til den form som fig. 14
viser og indstansningen av de paa høire side paa fig.
14 synlige nuter blir gjort paa en eksenterpresse. Det
element, av hvilket staven blir opbygget, er dermed
færdig, og dellederne, som, bortset fra pladsen for
ombøiningsstederne, der er avhængige av delingen, alle
er like, blir nu sat sammen paa den i fig. 15 frem
stillede maate. Den ofte nævnte midlere rette delleder
blir først latt væk, og isolationsremserne kan bekvemt
indlægges fra den aapne side av staven; isola
tionen av overføringsstykkerne (e, fig. 10) paa den
andre side blir derpaa indskjøvet. Den midlere med
u-forraet isolation utstyrede delleder blir tilsidst trykket
ind. Dermed er staven færdig pakket.
Efter prøvning av delleder mot delleder paa iso
lation med glødelampe, blir de samme ved enden av
staven haardt sammenloddet, fræset og borret (fig. 16
til 19).

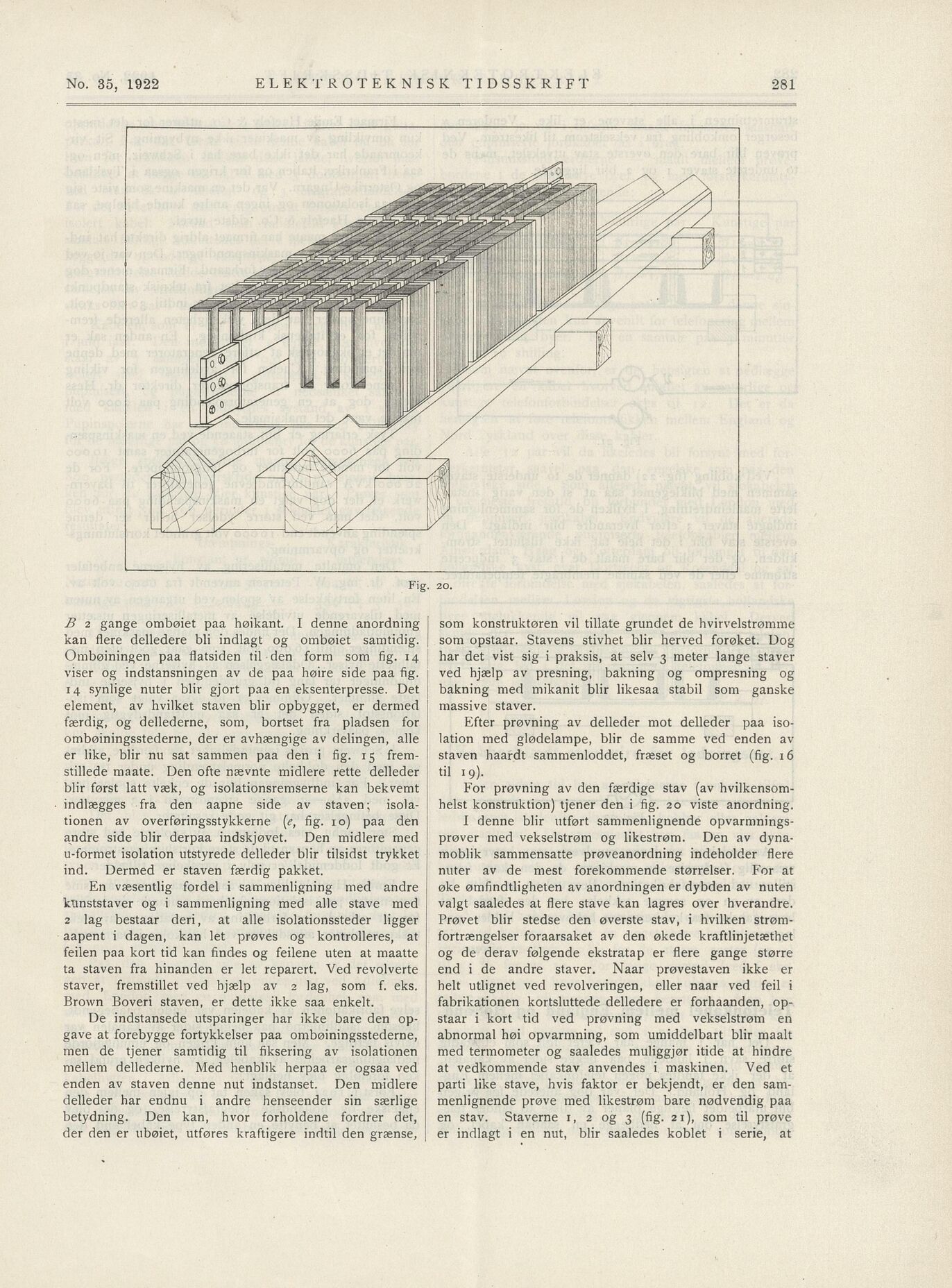

For prøvning av den færdige stav (av hvilkensom
helst konstruktion) tjener den i fig. 20 viste anordning.
I denne blir utført sammenlignende opvarmnings
prøver med vekselstrøm og likestrøm. Den av dyna
moblik sammensatte prøveanordning indeholder flere
nuter av de mest forekommende størrelser. For at
øke ømfindtligheten av anordningen er dybden av nuten
valgt saaledes at flere stave kan lagres over hverandre.
Prøvet blir stedse den øverste stav, i hvilken strøm
fortrængelser foraarsaket av den økede kraftlinjetæthet
og de derav følgende ekstratap er flere gange større
end i de andre staver. Naar prøvestaven ikke er
helt utlignet ved revolveringen, eller naar ved feil i
fabrikationen kortsluttede delledere er forhaanden, op
staar i kort tid ved prøvning med vekselstrøm en
abnormal høi opvarmning, som umiddelbart blir maalt
med termometer og saaledes muliggjør itide at hindre
at vedkommende stav anvendes i maskinen. Ved et
parti like stave, hvis faktor er bekjendt, er den sam
menlignende prøve med likestrøm bare nødvendig paa
en stav. Staverne 1, 2 og 3 (fig. 21), som til prøve
er indlagt i en nut, blir saaledes koblet i serie, at
En væsentlig fordel i sammenligning med andre
kunststaver og i sammenligning med alle stave med
2 lag bestaar deri, at alle isolationssteder ligger
aapent i dagen, kan let prøves og kontrolleres, at
feilen paa kort tid kan findes og feilene uten at maatte
ta staven fra hinanden er let reparert. Ved revolverte
staver, fremstillet ved hjælp av 2 lag, som f. eks.
Brown Boveri staven, er dette ikke saa enkelt.
De indstansede utsparinger har ikke bare den op
gave at forebygge fortykkelser paa ombøiningsstederne,
men de tjener samtidig til fiksering av isolationen
mellem dellederne. Med henblik herpaa er ogsaa ved
enden av staven denne nut indstanset. Den midlere
delleder har endnu i andre henseender sin særlige
betydning. Den kan, hvor forholdene fordrer det,
der den er ubøiet, utføres kraftigere indtil den grænse.
281
Fig. 20.
