Ulykkestilfælde paa gaarden Winsnes i Fet.
J. J. Thoresen
Kristiania Elektricitetsverks 30te driftsaar.

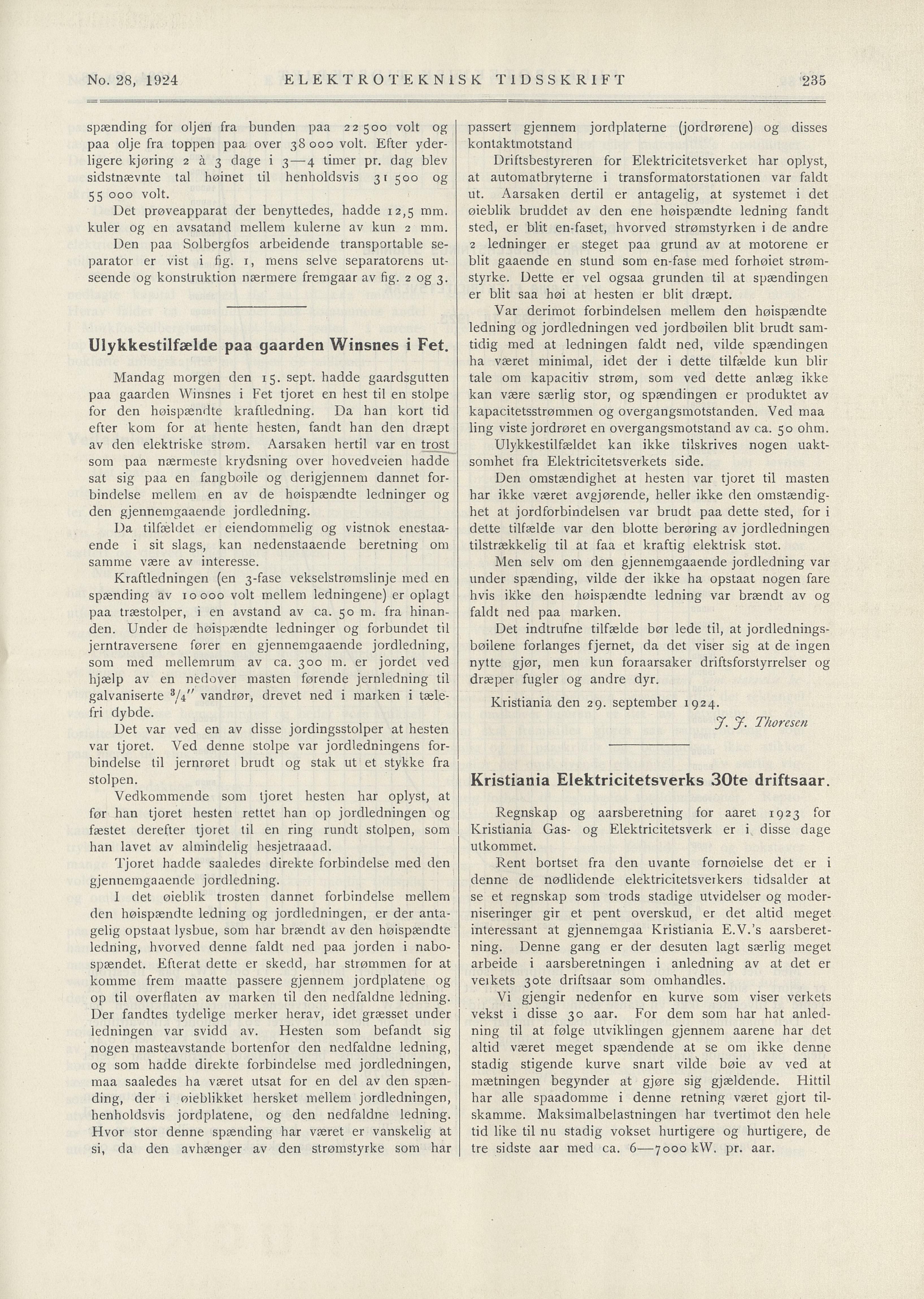

No. 28, 1924 ELEKTROTEKNISK TIDSSKRIFT
passert gjennem jordplaterne (jordrørene) og disses
kontaktmotstand
spænding for oljen fra bunden paa 22 500 volt og
paa olje fra toppen paa over 38 000 volt. Efter yder
ligere kjøring 2 å 3 dage i 3— 4 timer pr. dag blev
sidstnævnte tal høinet til henholdsvis 31 500 og
55 000 volt.
Driftsbestyreren for Elektricitetsverket har oplyst,
at automatbryterne i transformatorstationen var faldt
ut. Aarsaken dertil er antagelig, at systemet i det
øieblik bruddet av den ene høispændte ledning fandt
sted, er blit en-faset, hvorved strømstyrken i de andre
2 ledninger er steget paa grund av at motorene er
blit gaaende en stund som en-fase med forhøiet strøm
styrke. Dette er vel ogsaa grunden til at spændingen
er blit saa høi at hesten er blit dræpt.
Det prøveapparat der benyttedes, hadde 12,5 mm.
kuler og en avsatand mellem kulerne av kun 2 mm.
Den paa Solbergfos arbeidende transportable se
parator er vist i fig. 1, mens selve separatorens ut
seende og konstruktion nærmere fremgaar av fig. 2 og 3.
Var derimot forbindelsen mellem den høispændte
ledning og jordledningen ved jordbøilen blit brudt sam
tidig med at ledningen faldt ned, vilde spændingen
ha været minimal, idet der i dette tilfælde kun blir
tale om kapacitiv strøm, som ved dette anlæg ikke
kan være særlig stor, og spændingen er produktet av
kapacitetsstrømmen og overgangsmotstanden. Ved maa
ling viste jordrøret en overgangsmotstand av ca. 50 ohm.
Mandag morgen den 15. sept. hadde gaardsgutten
paa gaarden Winsnes i Fet tjoret en hest til en stolpe
for den høispændte kraftledning. Da han kort tid
efter kom for at hente hesten, fandt han den dræpt
av den elektriske strøm. Aarsaken hertil var en trost
som paa nærraeste krydsning over hovedveien hadde
sat sig paa en fangbøile og derigjennem dannet for
bindelse mellem en av de høispændte ledninger og
den gjennemgaaende jordledning.
Ulykkestilfældet kan ikke tilskrives nogen uakt
somhet fra Elektricitetsverkets side.
Den orastændighet at hesten var tjoret til masten
har ikke været avgjørende, heller ikke den omstændig
het at jordforbindelsen var brudt paa dette sted, for i
dette tilfælde var den blotte berøring av jordledningen
tilstrækkelig til at faa et kraftig elektrisk støt.
Da tilfældet er eiendornmelig og vistnok enestaa
ende i sit slags, kan nedenstaaende beretning om
samme være av interesse. Men seiv om den gjennemgaaende jordledning var
under spænding, vilde der ikke ha opstaat nogen fare
hvis ikke den høispændte ledning var brændt av og
faldt ned paa marken.
Kraftledningen (en 3-fase vekselstrømslinje med en
spænding av 10000 volt mellem ledningene) er oplagt
paa træstolper, i en avstand av ca. 50 m, fra hinan
den. Under de høispændte ledninger og forbundet til
jerntraversene fører en gjennemgaaende jordledning,
som med mellemrum av ca. 300 m. er jordet ved
hjælp av en nedover masten førende jernledning til
galvaniserte V4" vandrør, drevet ned i marken i tæle
fri dybde.
Det indtrufne tilfælde bør lede til, at jordlednings
bøilene forlanges fjernet, da det viser sig at de ingen
nytte gjør, men kun foraarsaker driftsforstyrrelser og
dræper fugler og andre dyr.
Det var ved en av disse jordingsstolper at hesten
var tjoret. Ved denne stolpe var jordledningens for
bindelse til jernrøret brudt og stak ut et stykke fra
stolpen.
Vedkommende som tjoret hesten har oplyst, at
før han tjoret hesten rettet han op jordledningen og
fæstet derefter tjoret til en ring rundt stolpen, som
han lavet av almindelig hesjetraaad.
Regnskap og aarsberetning for aaret 1923 for
Kristiania Gas- og Elektricitetsverk er i disse dage
utkommet.
Rent bortset fra den uvante fornøielse det er i
denne de nødlidende elektricitetsverkers tidsalder at
se et regnskap som trods stadige utvidelser og moder
niseringer gir et pent overskud, er det altid meget
interessant at gjennemgaa Kristiania E.V.’s aarsberet
ning. Denne gang er der desuten lagt særlig meget
arbeide i aarsberetningen i anledning av at det er
verkets 3 ote driftsaar som omhandles.
Tjoret hadde saaledes direkte forbindelse med den
gjennemgaaende jordledning.
1 det øieblik trosten dannet forbindelse mellem
den høispændte ledning og jordledningen, er der anta
gelig opstaat lysbue, som har brændt av den høispændte
ledning, hvorved denne faldt ned paa jorden i nabo
spændet. Efterat dette er skecid, har strømmen for at
komme frem maatte passere gjennem jordplatene og
op til overflaten av marken til den nedfaldne ledning.
Der fandtes tydelige merker herav, idet græsset under
ledningen var svidd av. Hesten som befandt sig
nogen masteavstande bortenfor den nedfaldne ledning,
og som hadde direkte forbindelse med jordledningen,
maa saaledes ha været utsat for en del av den spæn
ding, der i øieblikket hersket mellem jordledningen,
henholdsvis jordplatene, og den nedfaldne ledning.
Hvor stor denne spænding har været er vanskelig at
si, da den avhænger av den strømstyrke som har
Vi gjengir nedenfor en kurve som viser verkets
vekst i disse 30 aar. For dem som har hat anled
ning til at følge utviklingen gjennem aarene har det
altid været meget spændende at se om ikke denne
stadig stigende kurve snart vilde bøie av ved at
mætningen begynder at gjøre sig gjældende. Hittil
har alle spaadomme i denne retning været gjort til
skamme. Maksimalbelastningen har tvertimot den hele
tid like til nu stadig vokset hurtigere og hurtigere, de
tre sidste aar med ca. 6—7000 kW. pr. aar.
Kristiania den 29. september 1924.
235
