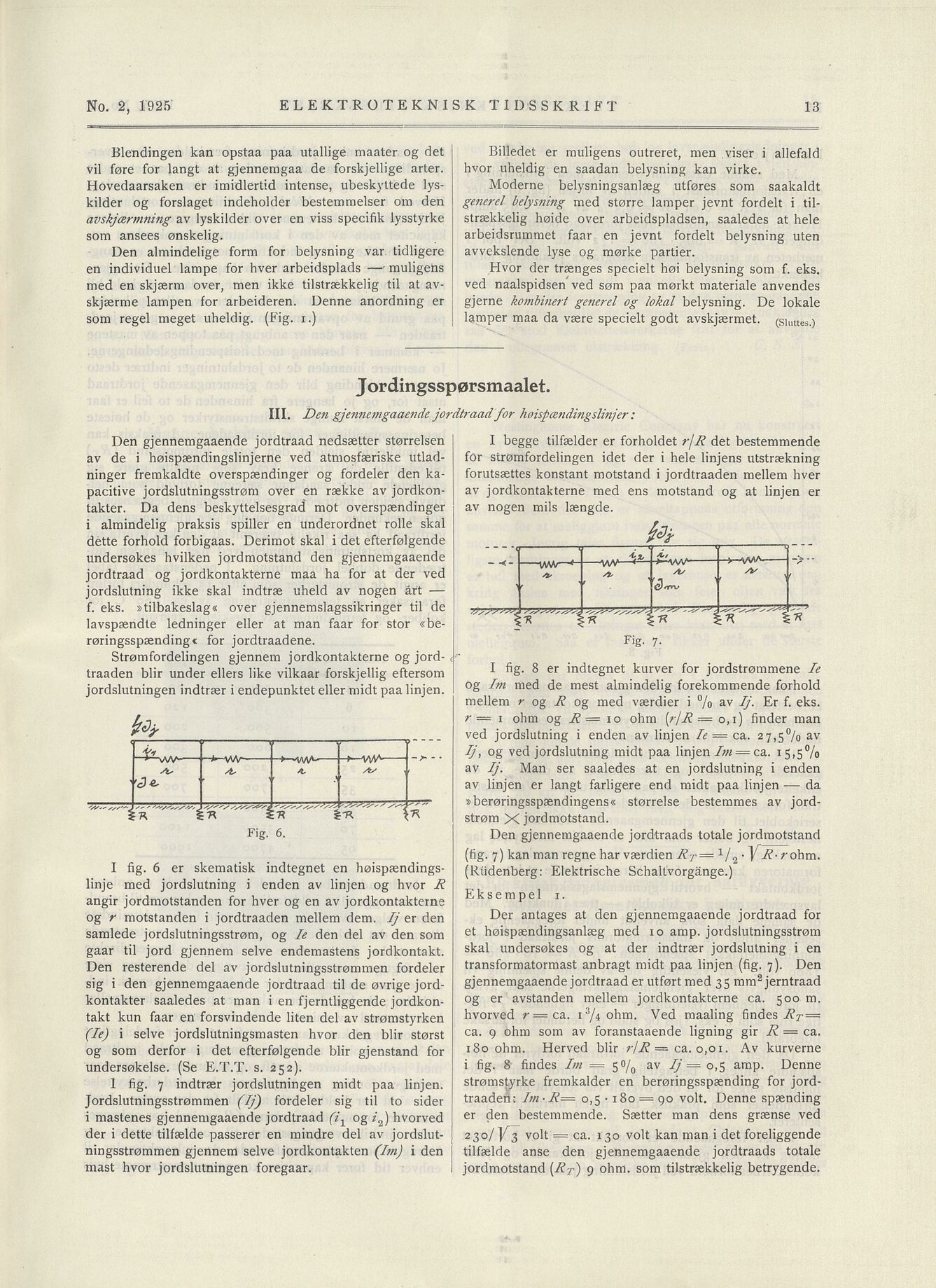

Jordingsspørsmaalet
Eksempel 1.
ELEKTROTEKNISK TIDSSKRIFT
No. 2, 1925
Billedet er muligens outreret, men viser i allefald
hvor uheldig en saadan belysning kan virke.
Blendingen kan opstaa paa utallige maater og det
vil føre for langt at gjennemgaa de forskjellige arter.
Hovedaarsaken er imidlertid intense, ubeskyttede lys
kilder og forslaget indeholder bestemraelser om den
avskjærmning av lyskilder over en viss specifik lysstyrke
som ansees ønskelig.
Moderne belysningsanlæg utføres som saakaldt
generel belysning med større lamper jevnt fordelt i til
strækkelig høide over arbeidspladsen, saaledes at hele
arbeidsrummet faar en jevnt fordelt belysning uten
avvekslende lyse og mørke partier.
Den almindelige form for belysning var tidligere
en individuel lampe for hver arbeidsplads —’ muligehs
med en skjærm over, men ikke tilstrækkelig til at av
skjærme lampen for arbeideren. Denne anordning er
som regel meget uheldig. (Fig. 1.)
Hvor der trænges specielt høi belysning som f. eks.
ved naalspidsen ved søm paa mørkt materiale anvendes
gjerne kombinert generel og lokal belysning. De lokale
lamper maa da være specielt godt avskjærmet. (siuttes.)
Den gjennemgaaende jordtraadfor hoispcendingslinjer
I begge tilfælder er forholdet r/R det bestemmende
för strømfordelingen idet der i hele linjens utstrækning
forutsættes konstant motstand i jordtraaden mellem hver
av jordkontakterne med ens motstand og at linjen er
av nogen mils længde.
Den gjennemgaaende jordtraad nedsætter størrelsen
av de i høispændingslinjerne ved atmosfæriske utlad
ninger fremkaldte overspændinger og fordeler den ka
pacitive jordslutningsstrøm over en række av jordkon
takter. Da dens beskyttelsesgrad mot overspændinger
i almindelig praksis spiller en underordnet rolle skal
dette forhold forbigaas. Derimot skal i det efterfølgende
undersøkes hvilken jordmotstand den gjennemgaaende
jordtraad og jordkontakterne maa ha for at der ved
jordslutning ikke skal indtræ uheld av nogen årt —
f. eks. »tilbakeslag* over gjennemslagssikringer til de
lavspændte ledninger eller at man faar for stor «be
røringsspænding* for jordtraadene.
Strømfordelingen gjennem jordkontakterne og jord
traaden blir under ellers like vilkaar forskjellig eftersom
jordslutningen indtrær i endepunktet eller midt paa linjen.
Der antages at den gjennemgaaende jordtraad for
et høispændingsanlæg med 10 amp. jordslutningsstrøm
skal undersøkes og at der indtrær jordslutning i en
transformatormast anbragt midt paa linjen (fig. 7). Den
gjennemgaaende jordtraad er utført med 35 mm2 jerntraad
og er avstanden mellem jordkontakterne ca. 500 m.
hvorved r = ca. 1 3/4 ohm, Ved raaaling findes RT =
ca. 9 ohm som av foranstaaende ligning gir R = ca.
180 ohm, Herved blir r/R = ca. o,ox. Av kurverne
i fig. 8 findes Im = 5<Y0 av Ij — 0,5 amp. Denne
strømstyrke fremkalder en berøringsspænding for jord
traaden: Im •R= 0,5-180 =90 volt. Denne spænding
er den bestemmende. Sætter man dens grænse ved
2 3°/ V3 volt = ca. 130 volt kan man i det foreliggende
tilfælde anse den gjennemgaaende jordtraads totale
jordmotstand (RT) 9 ohm. som tilstrækkelig betrygende.
I fig. 8 er indtegnet kurver for jordstrømmene le
og Im med de mest almindelig forekommende forhold
mellem r og R og med værdier i % av Ij. Er f. eks.
r — 1 ohm og R= 10 ohm [r/R = 0,1) finder man
ved jordslutning i enden av linjen le — ca. 27,5% av
Ij, og ved jordslutning midt paa linjen Im — ca. 15,5%
av Ij. Man ser saaledes at en jordslutning i enden
av linjen er langt farligere end midt paa linjen — da
»berøringsspændingens« størrelse bestemmes av jord
strøm X jordmotstand.
Fig. 7.
Den gjennemgaaende jordtraads totale jordmotstand
(fig. 7) kan man regne har værdien RT = 1 / 2 •\ R ;-ohm.
(Riidenberg: Elektrische Schaltvorgänge.)
I fig. 6 er skematisk indtegnet en høispændings
linje med jordslutning i enden av linjen og hvor R
angir jordmotstanden for hver og en av jordkontakterne
og r motstanden i jordtraaden mellem dem. Ij er den
samlede jordslutningsstrøm, og le den del av den som
gaar til jord gjennem selve endemastens jordkontakt.
Den resterende del av jordslutningsstrømmen fordeler
sig i den gjennemgaaende jordtraad til de øvrige jord
kontakter saaledes at man i en fjerntliggende jordkon
takt kun faar en forsvindende liten del av strømstyrken
(le) i selve jordslutningsmasten hvor den blir størst
og som derfor i det efterfølgende blir gjenstand for
undersøkelse. (Se E.T.T. s. 252).
Fig. 6.
1 fig. 7 indtrær jordslutningen midt paa linjen.
Jordslutningsstrømmen (Ij) fordeler sig til to sider
i mastenes gjennemgaaende jordtraad (i1 og if) hvorved
der i dette tilfælde passerer en mindre del av jordslut
ningsstrømmen gjennem selve jordkontakten (Itn) i den
mast hvor jordslutningen foregaar.
13
4* 9, „ i A ’v
- i\V/—"* VW—* *-WV* > ’
„ v- V v
1’
|tr |h s 7?
< — »V
4/^
—"— —jU- ’ "" —^V\AA^~— —^•— ’ — " *
\ /is y
3*. - " j
